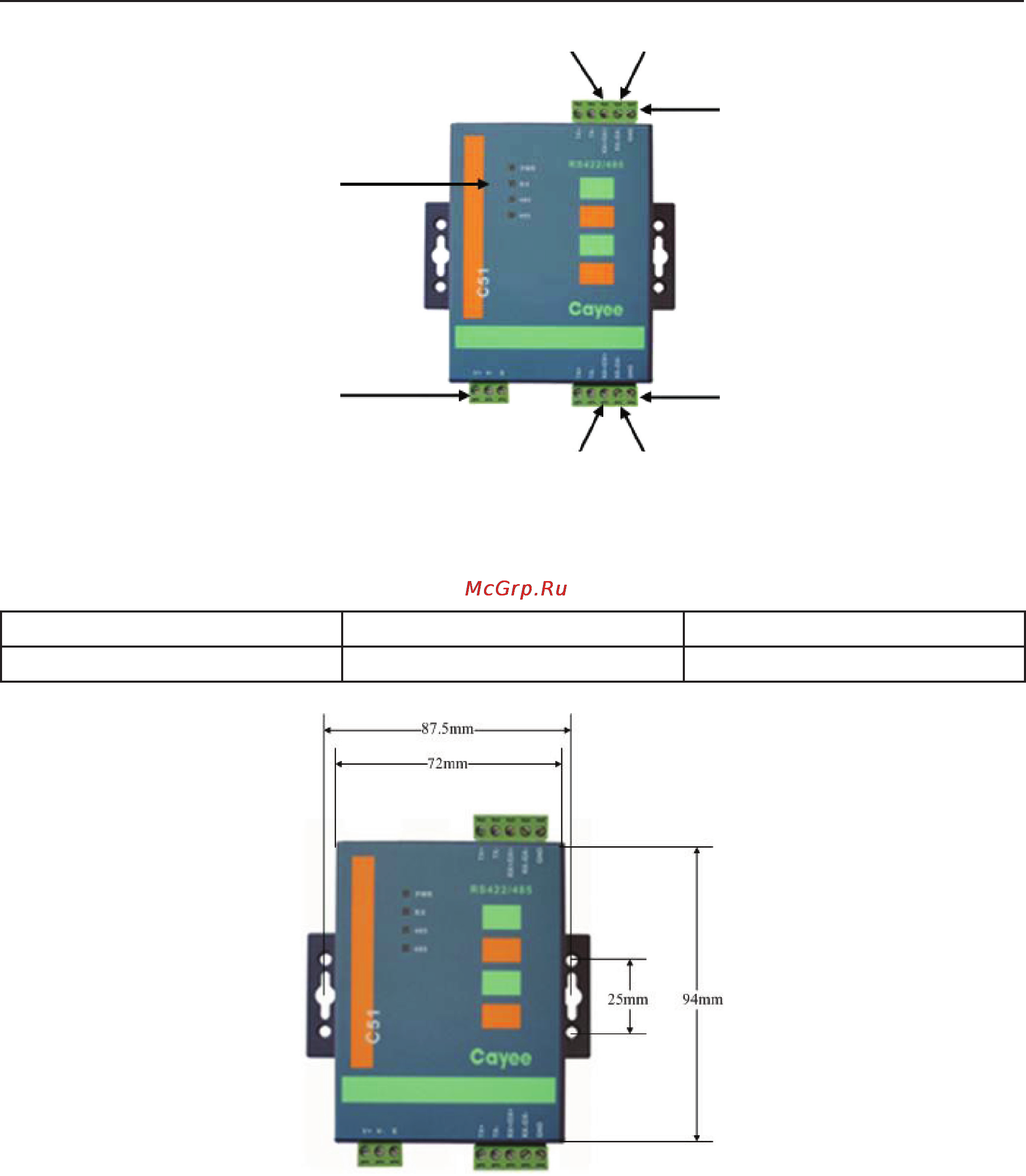

60
Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd
RS485 A RS485 B
RS485 A RS485 B
Колодка подключения 485
Колодка подключения 485
Подключение электропитания
Индикатор работы
Рис. 7.5
7.2.2.2 Габаритные и установочные размеры (рис. 7.6)
Высота (мм) Ширина (мм) Толщина (мм)
94 72 23
Рис. 7.6
7.2.2.3 Особенности установки:
- Должен быть установлен внутри помещения для избежания повреждений, воздей-
ствия солнечного света или дождевой воды. Лучше всего его установить в комнате мони-
торинга.
- Устройство должно быть оригинальным, произведенном на заводе. Никогда сами не
покупайте эту модель для замены.
- Для независимого электропитания должна быть установлена отдельная розетка
220В.
- Характеристика электропитания: 12–30 В постоянный ток 800 мА.
