61
Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

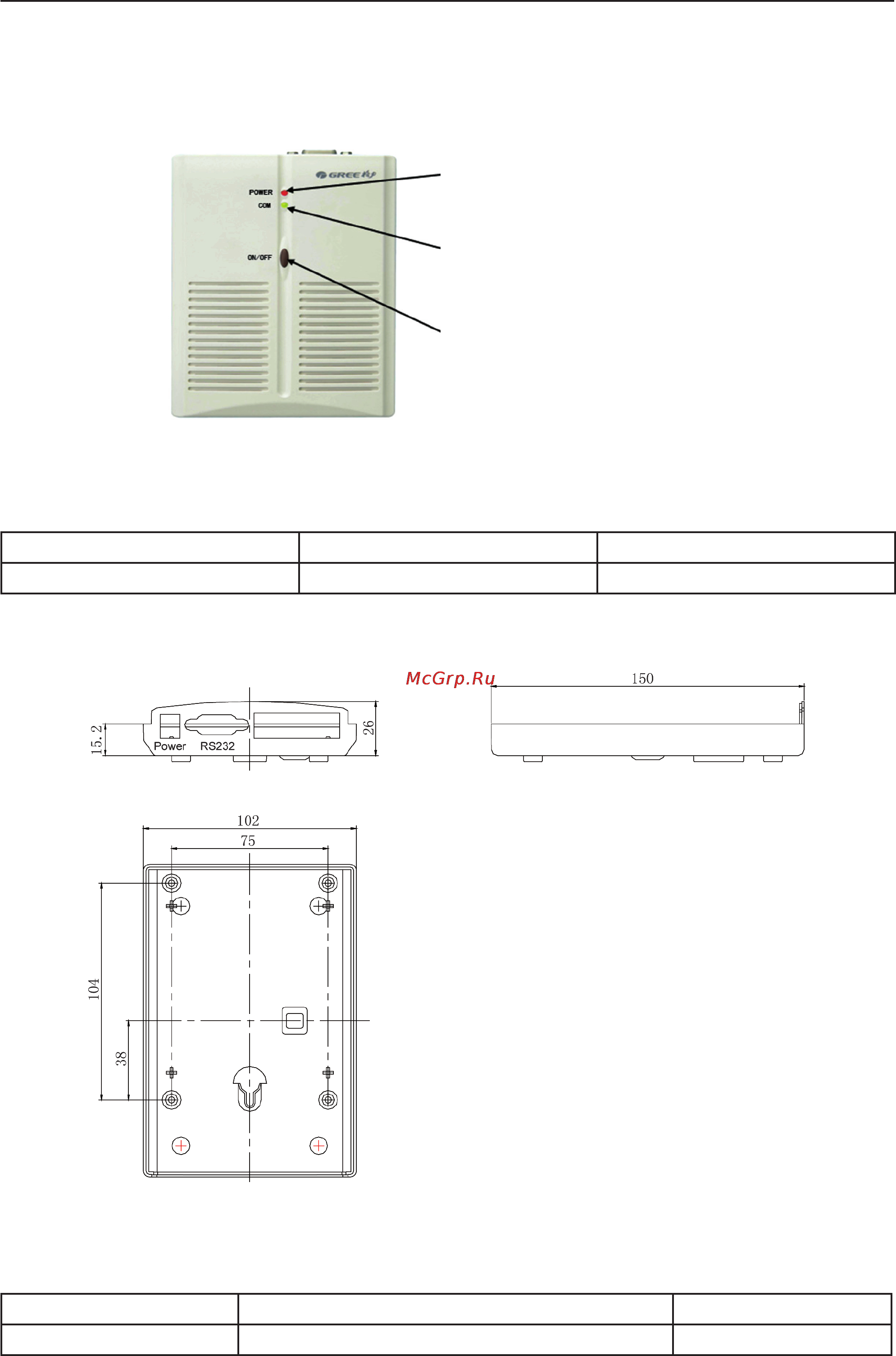

7.2.3 Коммуникационный модуль ME30-00/E2 (рис. 7.7)
7.2.3.1 Коммуникационный модуль используется для преобразования и передачи сиг-
нала от ПК и кондиционера во время их коммуникации, играет роль коммуникационного
контроллера.
Индикатор питания (красный)
загорится после подачи эл. питания
Индикатор связи (зеленый)
загорится во воремя связи
Кнопка ON/OFF,
зарезервирована (не действует)
Рис. 7.7
7.2.3.2 Габаритные размеры блока коммутации:
Высота (мм) Ширина (мм) Глубина (мм)
150 102 30
7.2.3.3 Установочные размеры блока коммутации
Рис. 7.8
7.2.3.4 Расположение монтажного отверстия
Описание Расстояние до передней стороны (мм) Диаметр (мм)
Монтажное отверстие 35 5
