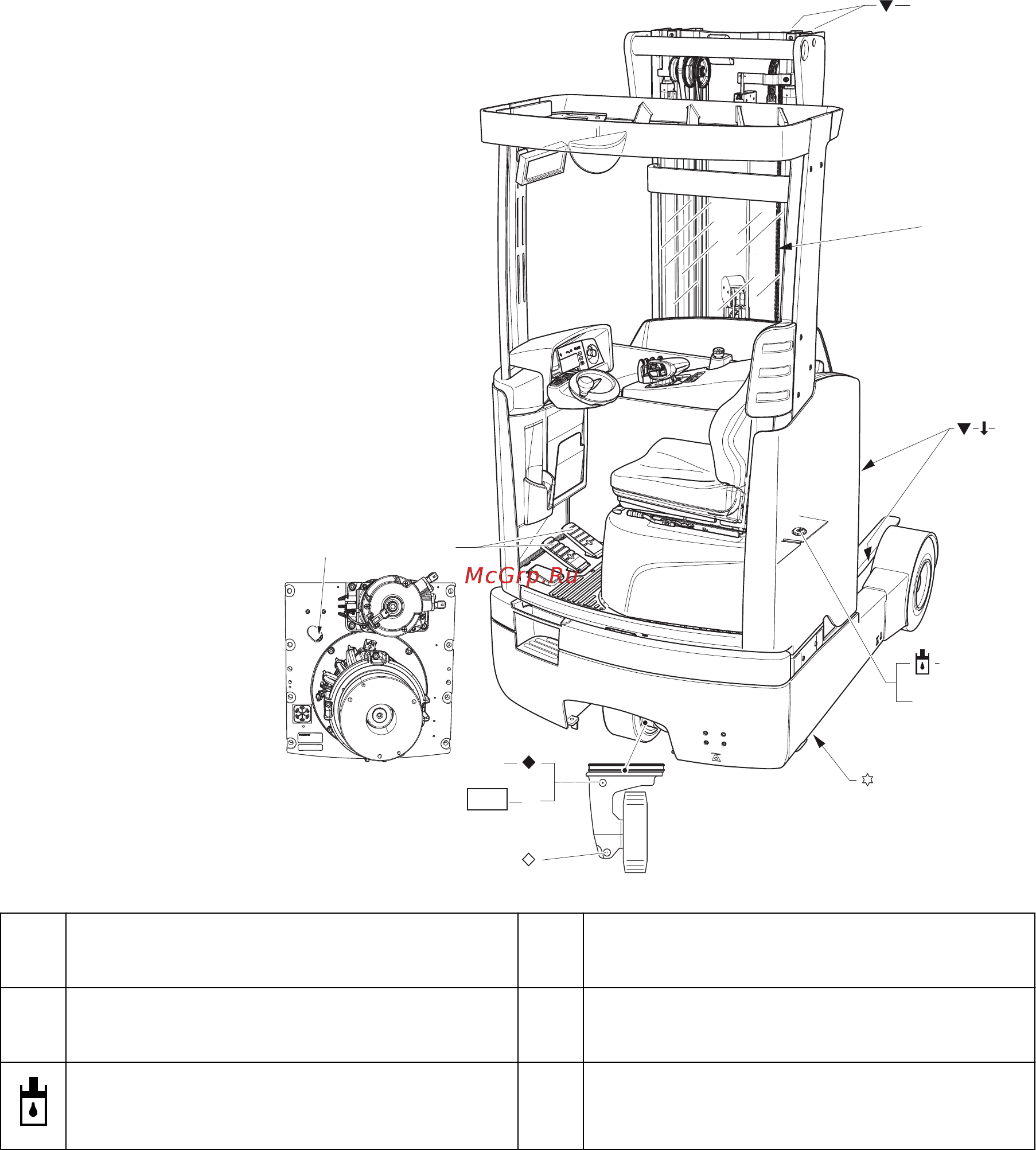

3.2 Схема смазки
E
G
E
E
H
1)
B
6,4 l
B
A
Min. = 16l
Max.= 29l
2)
g
поверхности скольжения
c
пробка для слива
гидравлического масла
s
смазочный ниппель
b
патрубок для заливки
трансмиссионного масла
патрубок для заливки масла в
гидросистему
a
пробка для слива
трансмиссионного масла
1 соотношение составных компонентов смеси при работе в холодильных
камерах 1:1
2 Наливаемое количество, см. страницу 173.
