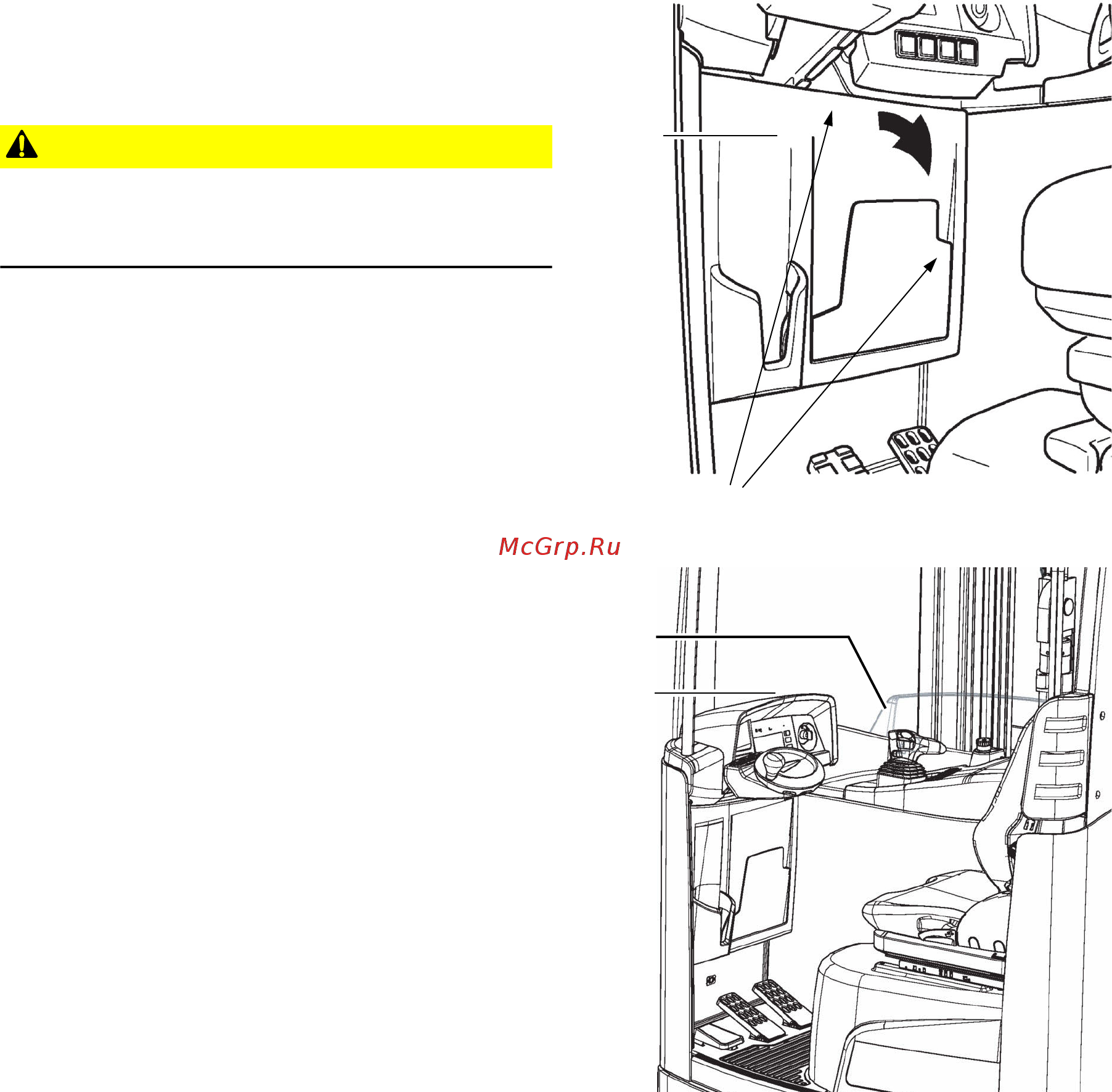

4.6 Проверка электрических предохранителей
Снятие крышки предохранителей
Процесс настройки
ВHИМАHИЕ!
Опасность защемления
u
Осторожно снять крышку.
Крышку предохранителей(170) в
точках (171) вверху слева и внизу
справа с усилием снять и отставить.
• Монтаж осуществляется в обратной
последовательности.
Крышка предохранителей снята.
170
171
Снятие панели приборов
Процесс настройки
• Сдвинуть руль в направлении
сиденья оператора (в крайнее
положение).
• Снять панель приборов (173).
• Снять боковую панель приборов
(172).
Z
Главные предохранители находятся
под боковой панелью приборов
(172).
• Монтаж осуществляется в обратной
последовательности.
Панель приборов снята.
173
172
Проверка электрических предохранителей
Условия
– Крышка предохранителей снята.
– Панель приборов снята.
Процесс настройки
• По таблице проверить правильность параметров предохранителей и , при
необходимости, заменить их.
Электрические предохранители проверены.
175
04.19 ru-RU
