C 1
1001.RUS
C Транспортировка и первое
использование
1 Погрузочно -разгрузочные операции с машиной при помощи подъемного
крана
f
Следует пользоваться только подъемными механизмами соответствующей
грузоподъемности (погрузочный вес машины указан на щитке с типом машины).
В машинах, оборудованных подъемным цилиндром колесной консоли, нельзя
выдвигать цилиндр до конца при подъеме машины. При выдвижении цилиндра
до упора существует опасность срабатывания предохранителя подъемного
цилиндра вследствие перегрузки.
A

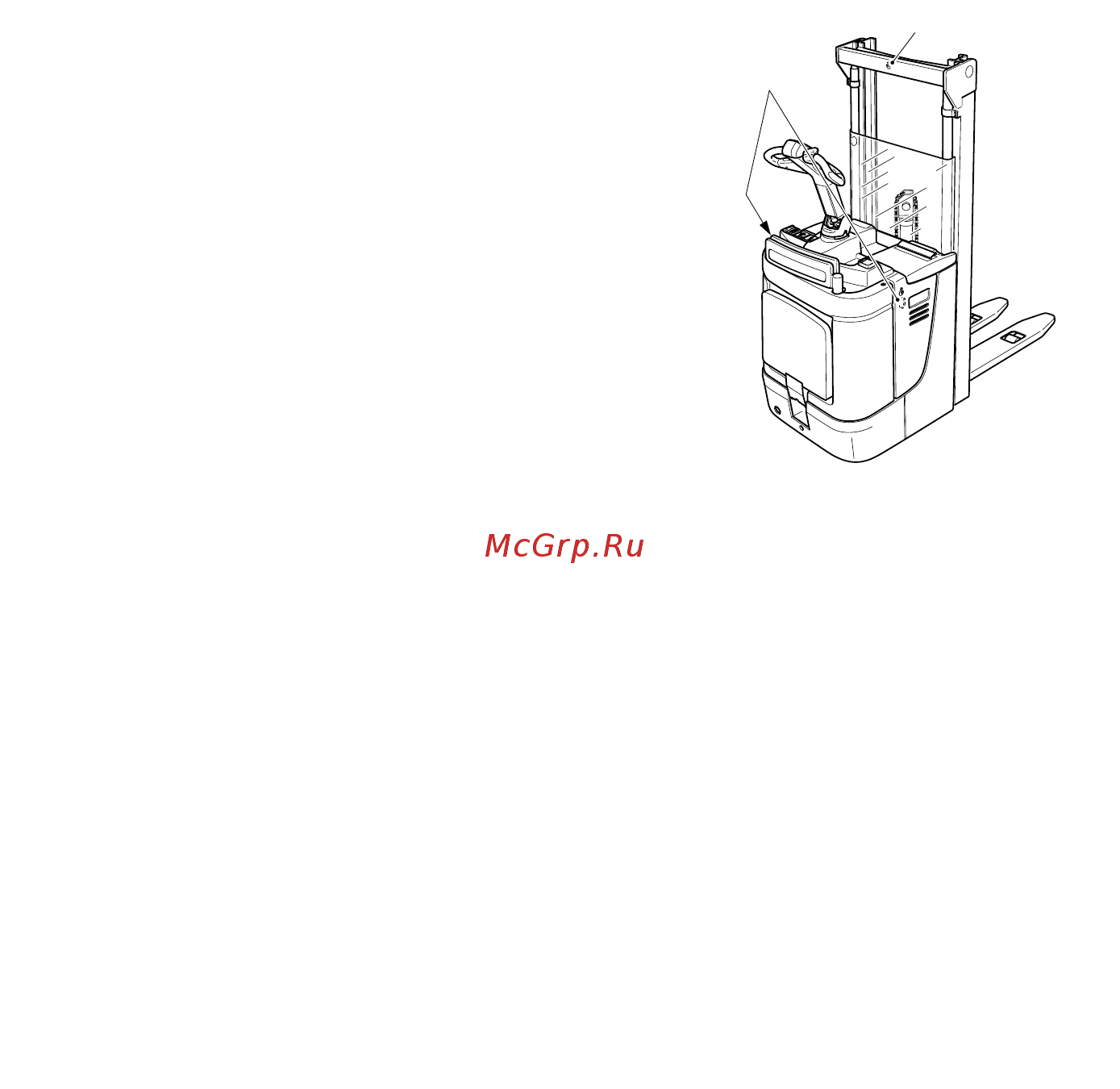

Для погрузки и выгрузки машины с помощью монтажных крановых строп в
подъемной оснастке предусмотрена точка строповки (2).
Для погрузки и выгрузки машины, оборудованной подъемным цилиндром
колесной консоли, предусмотрены еще две точки строповки (1).
– Надежно установить машину на стоянке
(см. главу E).
– Закрепить крановые монтажные стропы
в точке строповки (2) подъемной мачты.
– Машину, оборудованную подъемным
цилиндром колесной консоли, закрепить
стропами также в точках строповки (1) на
корпусе машины.
m
Крановые монтажные стропы следует
закреплять в точках строповки таким
образом, чтобы они ни в коем случае не
соскользнули! Петли крановых монтажных
строп следует расположить таким
образом, чтобы они не касались при
подъеме навесных частей оборудования.
Машину, оборудованную подъемным
цилиндром колесных консолей, следует поднимать на стропах горизонтально
либо с небольшим наклоном в сторону подъемной оснастки.
2 Первое приведение машины в рабочее состояние
m
Машина может двигаться только от тока аккумулятора! Выпрямленный
переменный ток приводит к повреждениям электронных систем. Кабельное
соединение с аккумулятором (катушечный удлинитель) должно быть не
длиннее 6 м.
f
Если машина подключена кабелем к внешнему аккумулятору, поднимать груз
запрещено.
Для приведения машины в рабочее состояние после поставки или
транспортировки следует выполнить нижеперечисленные операции:
– Проверить комплектность оборудования и его состояние.
– При необходимости поставить на место аккумуляторную батарею, не
повредив аккумуляторного кабеля (см. главу D).
2
1
C 1
1001.RUS
C Транспортировка и первое
использование
