Jungheinrich ERC 16 Инструкция по эксплуатации онлайн [32/67] 428522

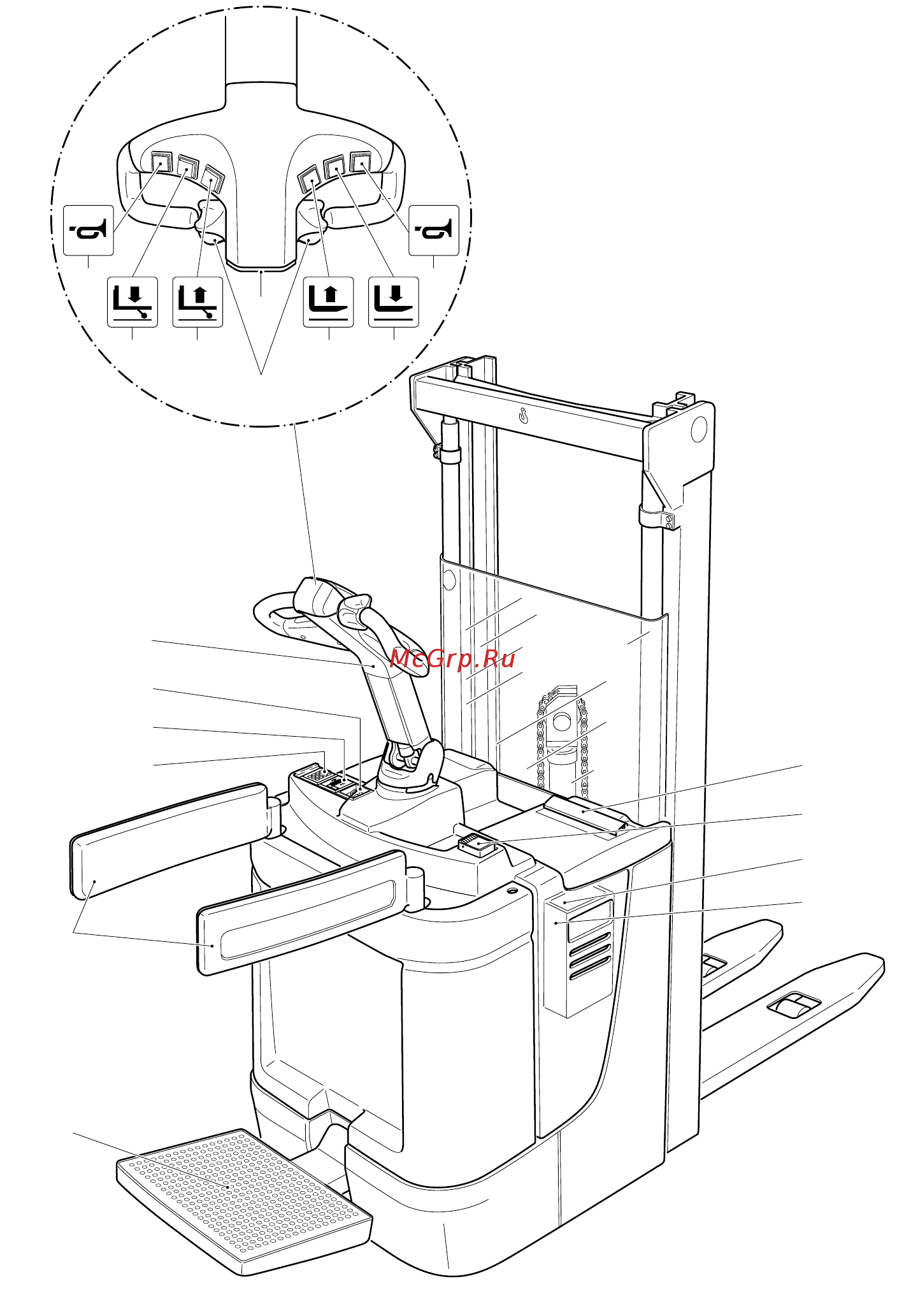

![Jungheinrich ERC 16 Инструкция по эксплуатации онлайн [32/67] 428522](/views2/1524754/page32/bg20.png)
Содержание
- Erc erc z 12 14 16 1
- Инструкция по эксплуатации 1
- Предисловие 2
- A эксплуатация по назначению 4
- B описание машины 4
- C транспортировка и первое использование 4
- D батарея уход заряд смена 4
- Содержание 4
- E управление 5
- F содержание в исправности погрузчика 5
- A эксплуатация по назначению 6
- B описание машины 8
- Габаритные размеры все размеры в мм 11
- При трехзвенно двухцилиндровой мачте типа dz 35 11
- При трехзвенно двухцилиндровой мачте типа dz 43 11
- Места нанесения маркировки и прикрепления щитков спецификаций 13
- На щитке с указанием грузоподъемности 21 указано максимальное значение грузоподъемности qmax предписанную номинальную грузоподъемность не разрешается превышать предупреждающий щиток внимание электронное оборудование низкого напряжения 23 можно увидеть открыв передний капот см главу f 13
- Поз обозначение 15 щиток с указанием грузоподъемности только для машины типа erc z 16 щиток с указанием типа машины 17 точка строповки при погрузке краном 18 зарещающий щиток не проходить под грузом 19 запрещающий щиток не прикасаться к подъемной оснастке 20 щиток о прохождении проверки согласно uvv правил техники безопасности 21 щиток с указанием грузоподъемности 22 щиток с указанием типа машины находится на аккумуляторной батарее 23 предупреждающий щиток внимание электронное оборудование низкого напряжения 13
- C транспортировка и первое использование 16
- D батарея уход заряд смена 18
- Батареи содержат растворенную кислоту являющуюся ядовитой и вызы вающую ожоги по этой причине при всех работах на батареях необходимо носить защитную одежду и защит очки ни в коем случае не допускайте контакта с аккумулят кислотой если несмотря на это одежда кожа или глаза соприкоснулись с аккумулят кисл немедл и обильно прополоскайте соотв части чистой водой при попад кислоты на кожу или в глаза кроме того необ ход обратиться к врачу разлитую кисл необходимо сразу нейтрализировать 18
- Вес и габариты батареи значительно влияют на устойчивость машины против опрокидывания переход к другому батарейному оснащению допускается толь ко с разрешения изготовителя 18
- Перед закрытием крышки батареи убедитесь в том что кабель батареи не мо жет быть поврежден 18
- Правила техники безопасности при обращении с кислотными батареями 18
- Разрешается использовать только батареи с закрытым батарейным поддоном 18
- В процессе зарядки наружные поверхности элементов аккумуляторной батареи должны быть открыты с целью обеспечения достаточной вентиляции на аккумуляторную батарею не разрешается класть металлические предметы перед зарядкой все кабели и разъемы должны быть проверены на отсутствие видимых повреждений следует безусловно подчиняться требованиям безопасности изложенным фирмой изготовителем аккумуляторной батареи и зарядной станции 22
- Надежно установить машину см главу e 22
- Напряжение сети 230 в 10 15 частота сети 50 гц 60 гц 22
- Настройка характеристик зарядки 22
- Настройка характеристик производится в нижеприведенной последовательности 22
- Открыть доступ к аккумуляторной батарее см раздел 3 при необходимости удалить изолирующие прокладки если они уложены сверху на аккумуляторную батарею поднять главный рубильник 2 в положение вкл ein сетевой штеккер 8 вставить в розетку сети 22
- Питание от сети 22
- Процесс зарядки от встроенного зарядного устройства 22
- Сетевой кабель зарядного устройства 8 находится в аккумуляторном отсеке 22
- Время зарядки 23
- Вытянуть штеккер 8 из розетки сети и спрятать внутрь аккумуляторного отсека 23
- Длительность зарядки зависит от емкости аккумулятора 23
- Индикация сообщений светодиодов 23
- Конструкция зарядного устройства предусматривает автоматическуое регулирование процесса дозарядки частично заряженных аккумуляторов благодаря этому снижается износ аккумулятора 23
- Мигающий светодиод показывает уровень зарядки или сообщает о неисправностях коды мигающего светодиода см в таблице индикация сообщений светодиодов 23
- Не разрешается повреждать сетевой кабель перед запуском машины следует плотно закрыть крышку аккумуляторного отсека 23
- Переключать главный рубильник 2 разрешается только при выключенных машине и зарядном устройстве 23
- Поддерживающая зарядка 23
- При возникновении перебоев напряжения в сети процесс зарядки возобновляется автоматически процесс зарядки можно прервать вытянув сетевой штеккер из розетки а потом возобновить зарядку аккумулятора с достигнутого уровня заряда 23
- При нахождении сетевого штеккера 8 в розетке сети все функции электрооборудования прерываются электрозащита против самопроизвольного запуска машины никакие движения машины при этом невозможны 23
- Процесс поддерживающей зарядки начинается автоматически по окончании процесса зарядки 23
- Частичная зарядка 23
- E управление 28
- Описание элементов управления и индикации 29
- Использование погрузчика для выполнения работ 35
- Правила техники безопасности для режима езды 35
- Erc erc z 12 41
- Erc erc z 14 16 41
- Sh предельно допустимая высота подъема ок 1800 мм в зависимости от оборудования подъемной оснастки 41
- Как вариант можно эксплуатировать машину на скорости 4 3 km h и поднимать груз выше чем на 1800 мм при условии открытой предохранительной скобы при этом следует использовать защитную решетку для груза 41
- Матрица отключения предохранительное отключение при достижении предельно допустимого уровня подъема 41
- Изменить текущее значение на 8 и подтвердить клавишей set 21 48
- Индикация измененной настройки 48
- Индикация текущей настройки 48
- После ввода номера параметра 101 и нажатия установочной клавиши set считывается и отображается на дисплее текущее значение 6 48
- Пример настройки параметра ускорения 48
- Кодовый замок вяутренние параметры 50
- Перечень параметров машины 50
- Примечания 50
- Светодиоды 22 24 находятся под клавишами 1 3 50
- Стандартное значение настраиваемого параметра 50
- Функция область значений настраиваемого параметра 50
- Если неисправность не удается устранить следуя предписаниям таблицы методы устранения неисправностей вам необходимо обратиться в сервисную службу фирмы изготовителя поскольку дальнейшее устранение неисправностей может производиться только особо обученным квалифицированным сервисным персоналом 55
- Положения этой главы позволят эксплуатационному персоналу выявлять и устранять несложные неисправности а также последствия ошибок в управлении машиной при локализации возможной неисправности следует соблюдать последовательность процедур приведенных в таблице 55
- Устранение неисправностей 55
- F содержание в исправности погрузчика 56
- Интервалы процедур по уходу стандартные условия t н м м м условия холодильной камеры k 1 3 6 12 59
- Перечень мероприятий по техническому обслуживанию машины 59
- A крепления ступиц колес примерно после первых 100 часов работы проверить на плотность затяжки при необходимости подтянуть 60
- B гидравлические соединения примерно после первых 100 часов работы проверить на плотность при необходимости подтянуть 60
- C 1 заменить после 500 часов работы 60
- Интервалы между циклами технического обслуживания приведены для нормальных условий эксплуатации машины при эксплуатации машины в тяжелых условиях эти интервалы должны быть по возможности сокращены 60
- Интервалы процедур по уходу стандартные условия t н м м м условия холодильной камеры k 1 3 6 12 60
