Jungheinrich ERC 16 Инструкция по эксплуатации онлайн [34/67] 428522
![Jungheinrich ERC 16 Инструкция по эксплуатации онлайн [34/67] 428522](/views2/1524754/page34/bg22.png)
E 7
0602.RUS

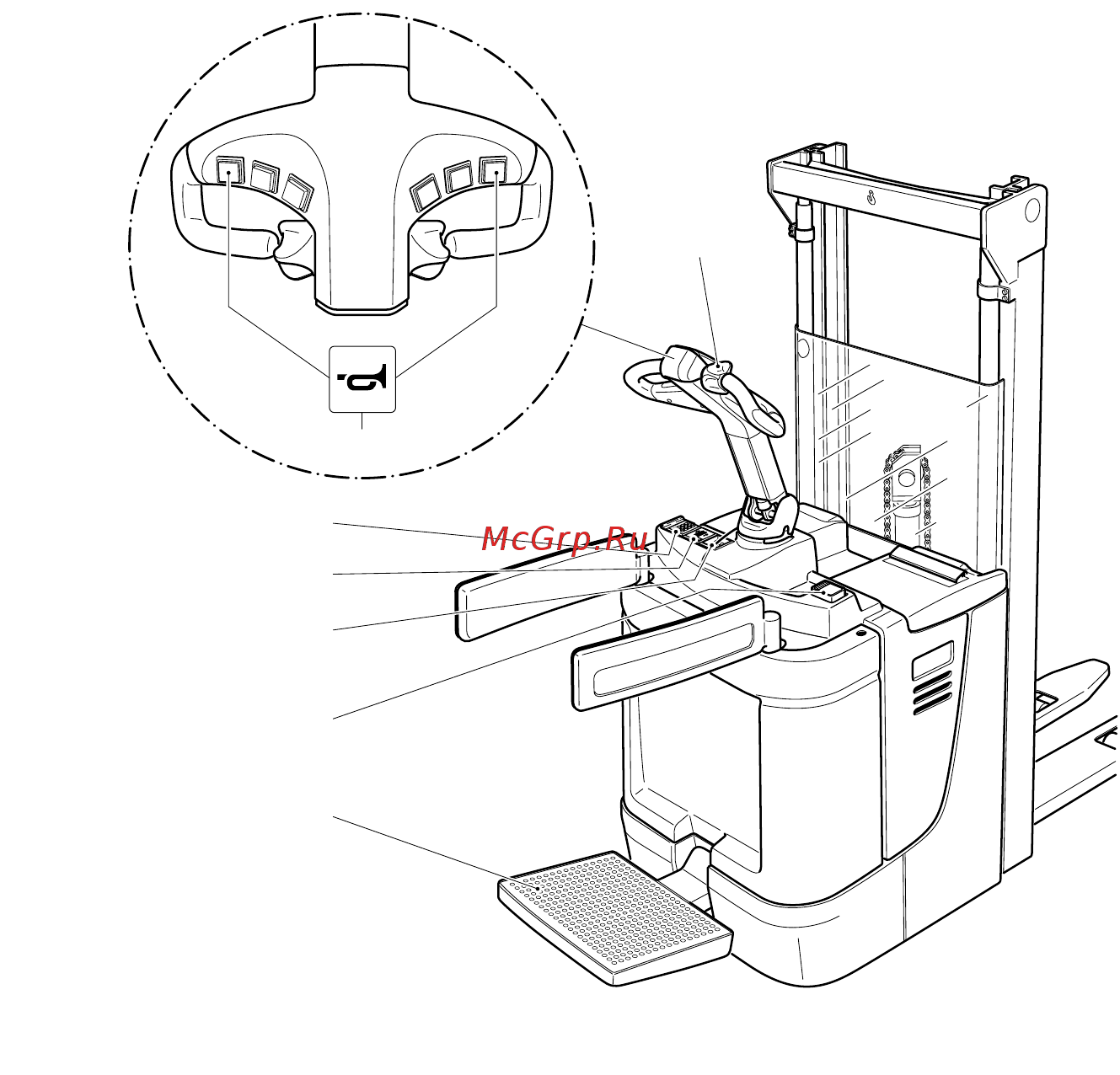

Запуск машины
– Поднять кверху рукоятку (13) главного рубильника.
– Вставить ключ в замок зажигания (3) и повернуть вправо до упора в
положение "I".
– Если предусмотрено кодовый замок, следует ввести код оператора
(см. раздел 6.6).
– Проверить работоспособность звукового сигнала (5).
A
На дисплее (CANDIS (2) (o)) высветится остаточная емкость аккумуляторной
батареи.
f
При поднятой платформе оператора (16) не прикасаться к конструкциям
машины между платформой и стенкой машины.
– Для запуска машины следует при поднятой платформе оператора (16) один
раз нажать на регулятор хода (8).
– Проверить работоспособность системы служебного торможения и
торможения противотоком (см. раздел 4.2).
Теперь машина приведена в рабочую готовность.
5
1
16
13
2
3
8
E 7
0602.RUS
Запуск машины
– Поднять кверху рукоятку (13) главного рубильника.
– Вставить ключ в замок зажигания (3) и повернуть вправо до упора в
положение "I".
– Если предусмотрено кодовый замок, следует ввести код оператора
(см. раздел 6.6).
– Проверить работоспособность звукового сигнала (5).
A
На дисплее (CANDIS (2) (o)) высветится остаточная емкость аккумуляторной
батареи.
f
При поднятой платформе оператора (16) не прикасаться к конструкциям
машины между платформой и стенкой машины.
– Для запуска машины следует при поднятой платформе оператора (16) один
раз нажать на регулятор хода (8).
– Проверить работоспособность системы служебного торможения и
торможения противотоком (см. раздел 4.2).
Теперь машина приведена в рабочую готовность.
5
1
16
13
2
3
8
