E 13
0602.RUS
Подъем и опускание
грузоподъемной осяастки

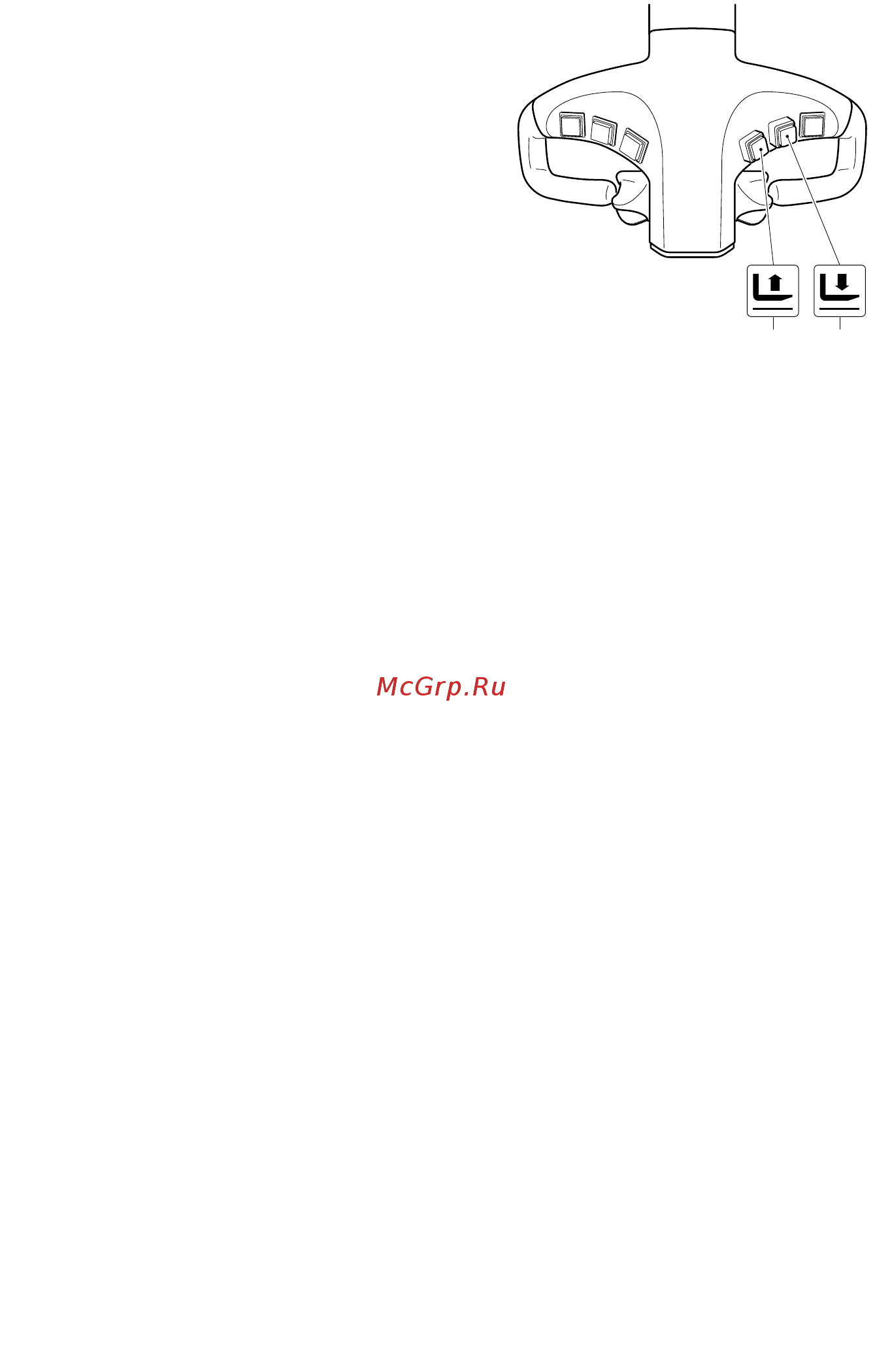

Подъем груза
– Нажимать клавишу (10)
"Подъемную оснастку -
поднять", пока не будет
достигнута желаемая высота
подъема.
Опускание груза
– Нажимать клавишу (11)
"Подъемную оснастку -
опустить", пока не будет
достигнута желаемая высота подъема.
A
Скорость подъема/опускания может плавно регулироваться за счет хода
клавиши (8 мм).
Короткий ход клавиши = медленный подъем/опускание.
Глубокий ход клавиши = быстрый подъем/ опускание.
– Следует избегать жесткого касания грузом поверхности.
Предохранительное отключение при достижении предельно допустимого
уровня подъема
При подъеме на уровень начиная от прибл. 1,8 м:
– Стопор подъемной оснастки зависит от положения предохранительной скобы
(см. матрицу отключения /Отключение при достижении предельно
допустимого уровня подъема).
–„Стопорится“ опорный ролик (гидравлическое оборудование подъемной
оснастки действует на цилиндр опорного ролика, при этом машина заметно
выравнивается).
– При подъеме выше предельно допустимого уровня скорость движения
снижается.
– При подъеме выше предельно допустимого уровня происходит опускание
подъемного цилиндра колесной консоли.
1110
