Jungheinrich ERC 16 Инструкция по эксплуатации онлайн [42/67] 428522
![Jungheinrich ERC 16 Инструкция по эксплуатации онлайн [42/67] 428522](/views2/1524754/page42/bg2a.png)
E 15
0602.RUS
Подъемный механизм колесной консоли (только для машины типа ERC-Z)
(t)
A
Кнопками "Подъем колесной консоли" или "Опускание колесной консоли"
осуществляется с постоянной скоростью подъем или опускание колесной
консоли.
f
Для обеспечения устойчивости машины, начиная с определенной высоты
подъема вильчатого захвата (в зависимости от типа подъемной оснастки),
колесная консоль будет автоматически опущена. Начиная с этой высоты
подъем колесной консоли более невозможен.
Процесс опускания колесной консоли прерывать не разрешается! (Опасность
получения травмы!)

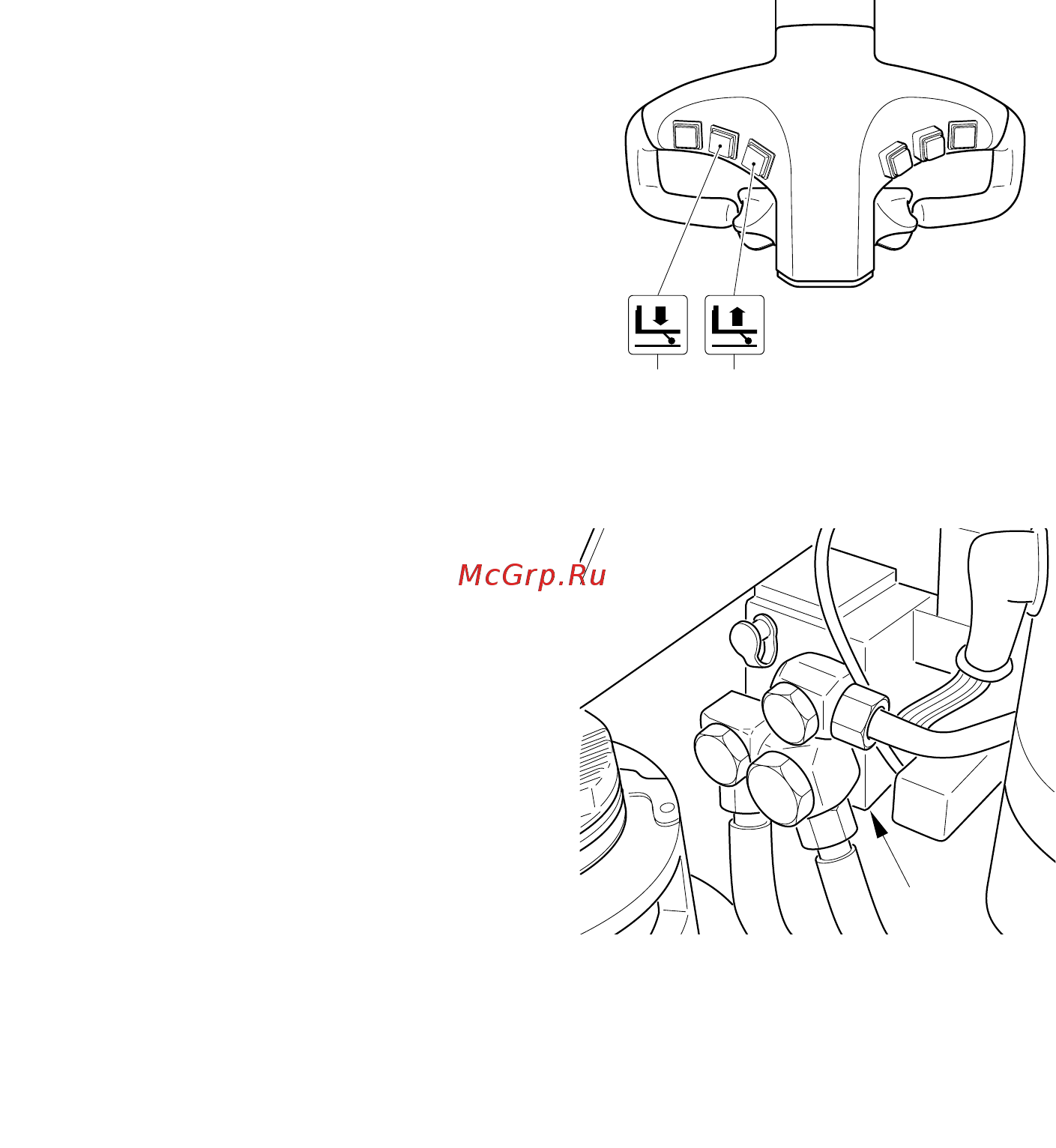

Подъем колесной консоли
– Нажимать клавишу (7) "Колесная
консоль - поднять", пока не будет
достигнута желаемая высота
подъема.
Опускание колесной консоли
Нажимать клавишу (6) "Колесная
консоль - опустить", пока не будет
достигнут желаемый уровень.
Аварийное oпускание груза
f
При аварийном опускании груза в
опасной зоне не должны находиться
люди.
Если подъемная оснастка вследствие неисправности системы управления не
опускается, следует произвести аварийное опускание груза.
– Перевести ключ в замке зажигания
(3) в положение "0" и включить
главный рубильник (13): Положение
"Выкл." ("AUS").
– Вытянуть штеккер аккумулятора
(см. главу D).
– Приподнять передний капот (см.
главу F).
– Ослабить гайку на блоке клапана
(19).
A
Необходимый для этого ключ с
внутренним шестигранником (25 мм)
находится на блоке клапана.
Подъемная оснастка опустится.
– После завершения аварийного опускания груза следует снова затянуть гайку
(19) до упора.
Дальнейшая эксплуатация машины разрешается только после устранения
неисправности.
67
18
E 15
0602.RUS
Подъемный механизм колесной консоли (только для машины типа ERC-Z)
(t)
A
Кнопками "Подъем колесной консоли" или "Опускание колесной консоли"
осуществляется с постоянной скоростью подъем или опускание колесной
консоли.
f
Для обеспечения устойчивости машины, начиная с определенной высоты
подъема вильчатого захвата (в зависимости от типа подъемной оснастки),
колесная консоль будет автоматически опущена. Начиная с этой высоты
подъем колесной консоли более невозможен.
Процесс опускания колесной консоли прерывать не разрешается! (Опасность
получения травмы!)
Подъем колесной консоли
– Нажимать клавишу (7) "Колесная
консоль - поднять", пока не будет
достигнута желаемая высота
подъема.
Опускание колесной консоли
Нажимать клавишу (6) "Колесная
консоль - опустить", пока не будет
достигнут желаемый уровень.
Аварийное oпускание груза
f
При аварийном опускании груза в
опасной зоне не должны находиться
люди.
Если подъемная оснастка вследствие неисправности системы управления не
опускается, следует произвести аварийное опускание груза.
– Перевести ключ в замке зажигания
(3) в положение "0" и включить
главный рубильник (13): Положение
"Выкл." ("AUS").
– Вытянуть штеккер аккумулятора
(см. главу D).
– Приподнять передний капот (см.
главу F).
– Ослабить гайку на блоке клапана
(19).
A
Необходимый для этого ключ с
внутренним шестигранником (25 мм)
находится на блоке клапана.
Подъемная оснастка опустится.
– После завершения аварийного опускания груза следует снова затянуть гайку
(19) до упора.
Дальнейшая эксплуатация машины разрешается только после устранения
неисправности.
67
18
