1001.RUS
B 2

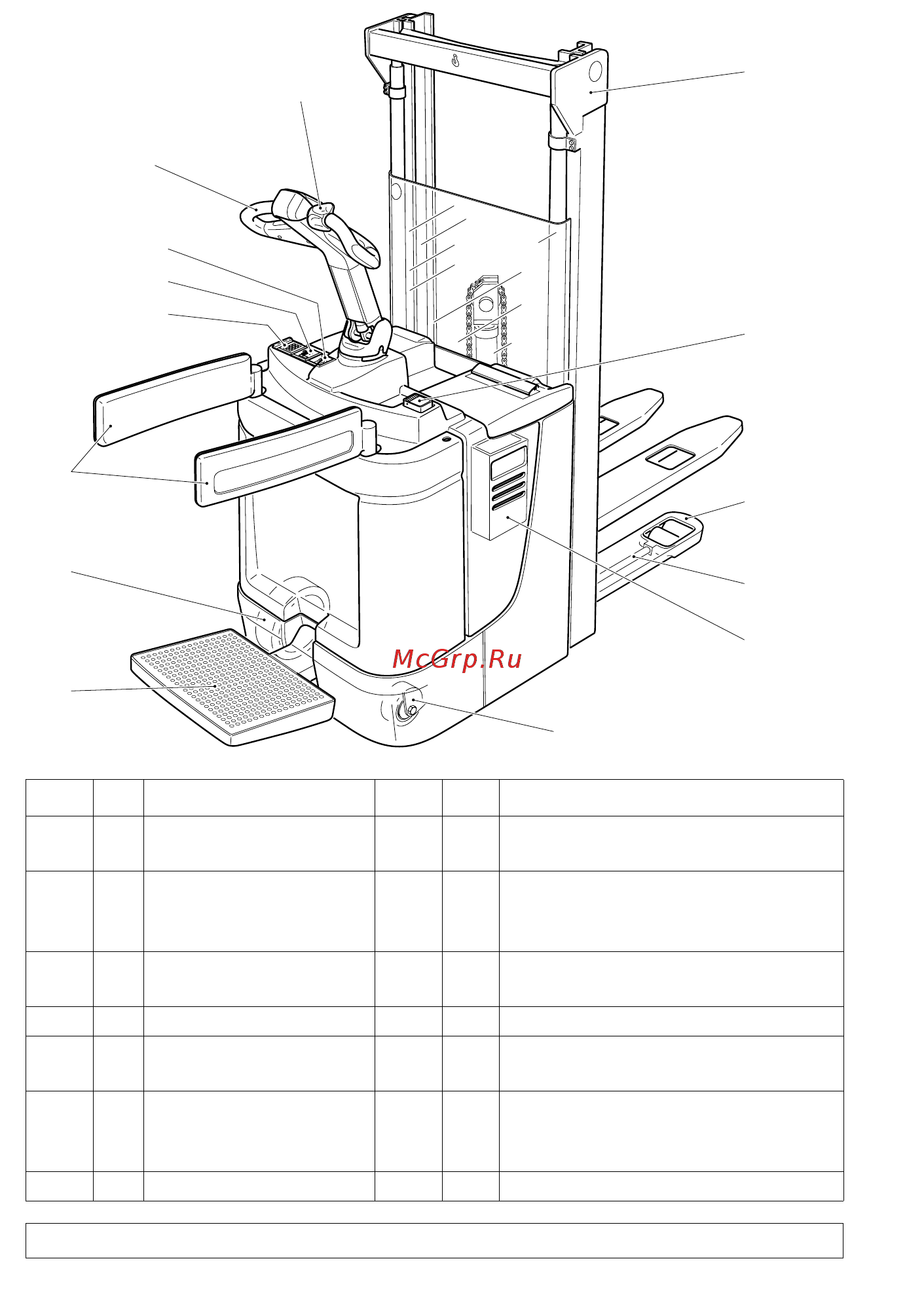

2 Узлы конструкции
*
)
не предусмотрена в машинах грузоподъемностью 1200 кг
Поз. Обозначение Поз. Обозначение
1 o Рабочая клавиатура
(CANCODE)
8 t Колесные консоли
2 o Дисплей (CANDIS) 9 o Система подхемных рычагов
(только при наличии механизма
подъема колесной консоли)
3 t Ключ переключателя 10 o Зарядное устройство
аккумулятора
4 t Дышло 11 t Опорное колесо
5 t Регулятор хода 12 t Откидная платформа для
оператора
6 t Подъемная оснастка,
не ограничивающая
обзор водителю
13 t Ведущее колесо
7 t Главный рубильник 14 o Предохранительная скоба *
)
t = Серийное оборудование o = Дополнительное оборудование
6
8
9
10
11
7
5
1
13
14
12
2
3
4
1001.RUS
B 2
2 Узлы конструкции
*
)
не предусмотрена в машинах грузоподъемностью 1200 кг
Поз. Обозначение Поз. Обозначение
1 o Рабочая клавиатура
(CANCODE)
8 t Колесные консоли
2 o Дисплей (CANDIS) 9 o Система подхемных рычагов
(только при наличии механизма
подъема колесной консоли)
3 t Ключ переключателя 10 o Зарядное устройство
аккумулятора
4 t Дышло 11 t Опорное колесо
5 t Регулятор хода 12 t Откидная платформа для
оператора
6 t Подъемная оснастка,
не ограничивающая
обзор водителю
13 t Ведущее колесо
7 t Главный рубильник 14 o Предохранительная скоба *
)
t = Серийное оборудование o = Дополнительное оборудование
6
8
9
10
11
7
5
1
13
14
12
2
3
4
