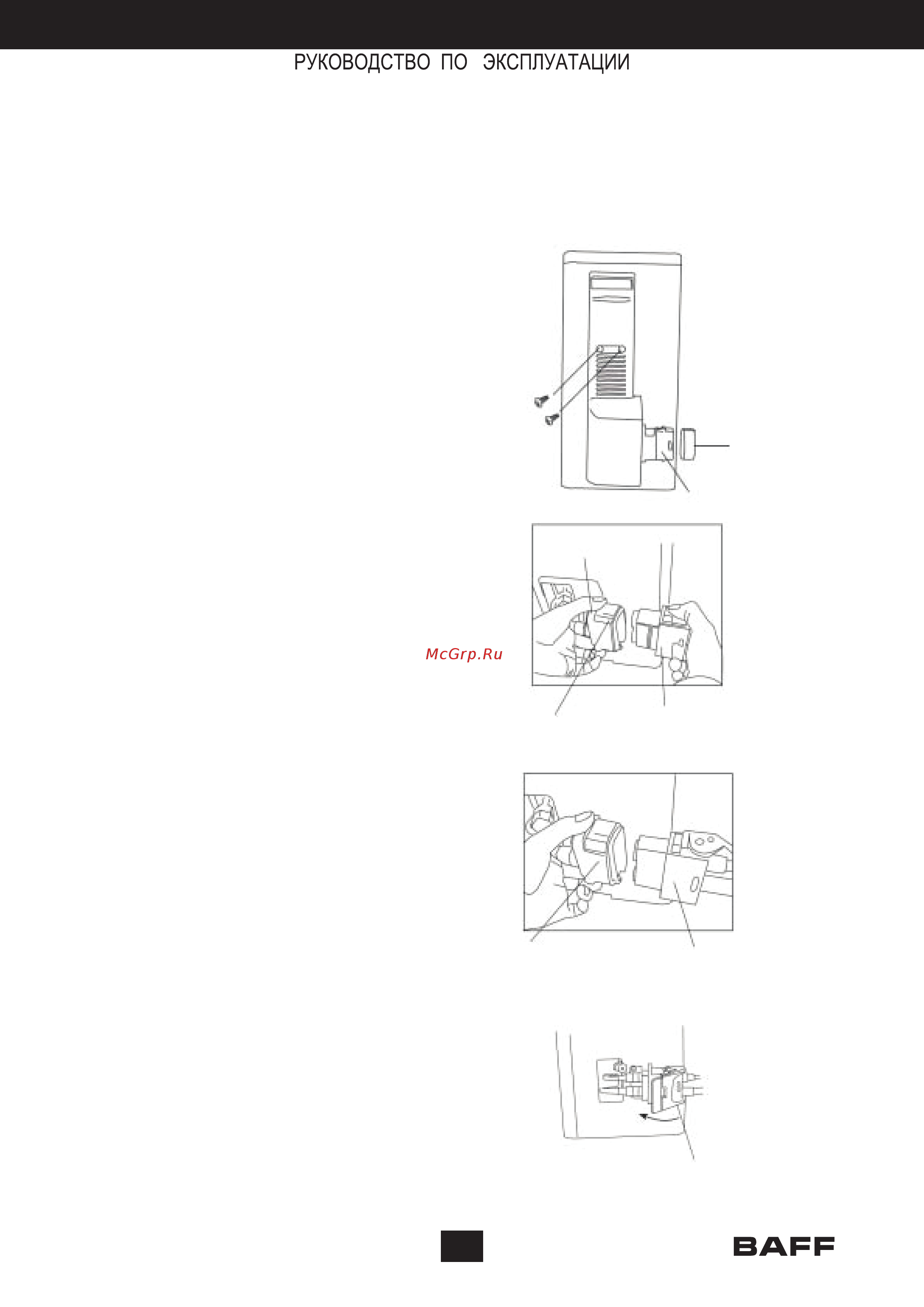

Рис. 9
Рис . 10
Рис . 11
Рис . 12
Шурупы
Заглушка
Клапан выпуска газа
внешнего блока
Боковая сторона
разъема
Розетка внешнего блока Клапан для выхода газа
(с подвижным корпусом ) внешнего блока
Розетка внешнего Штепсель внутреннего
блока блока
Рычаг
Система с быстрым монтажом через единое соединение
Если вы купили модель кондиционера с быстрым монтажом через единое соединение,
выполните следующие процедуры подключения:
Шаг 1
Выверните два шурупа из пластины,
закрывающей детали, используемые при
техническом обслуживании, при помощи
отвёртки и снимите пластину, затем снимите
заглушки со штепсельного разъема внутреннего
блока и розетки внешнего блока (Рис. 9).
Рис.9
Шаг 2
Нажмите на боковую часть разъёма-розетки
внешнего блока большим пальцем, чтобы
раскрыть внутренние зацепки, теперь вы
можете легко вынуть клапан газовой трубы
внешнего блока другой рукой (Рис. 10).
Шаг 3
Таким же образом, нажмите вновь на боковую
часть разъема, затем соедините штепсельный
разъём внутреннего блока и разъём-розетку
внешнего блока (Рис. 11).
Шаг 4
Переведите клавишный рычаг штепсельного
разъёма внутреннего блока в горизонтальное
положение, после этого хладагент внешнего и
внутреннего блока будет циркулировать и
можно услышать звук перемещения газа внутри
(Рис. 12).
Шаг 5
Соедините разъёмы внутреннего и внешнего
блока (Рис. 13).
Шаг 6
Наконец, верните на место пластину, снятую в
начале процедуры технического обслуживания
(Рис. 14). Внешний клапан выпуска газа, а также
заглушки рекомендуется сохранить для
использования при демонтаже кондиционера.
