Baff AC-09 STAR [12/36] Завершение установки

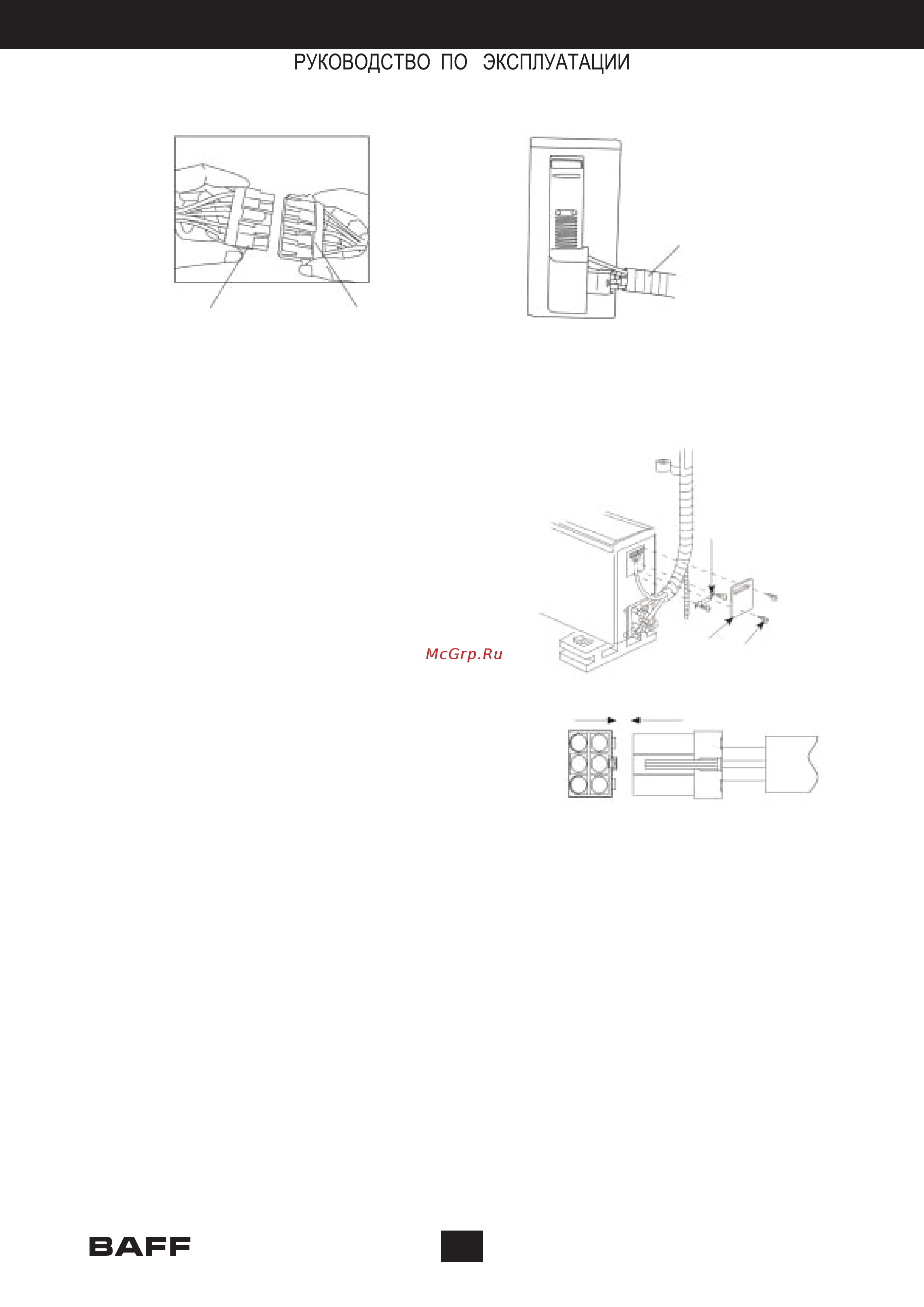

Рис . 13

Рис . 14

Рис . 16

Завершение установки

Разъем внешнего Разъем внутреннего

блока блока

Обмотка

полиэтиленовой

лентой

Проводной зажим

Крышка Болт

Рис . 15

Внимание: Избегайте ошибочного подключения проводов, иначе произойдут сбои в работе

кондиционера или даже повреждение устройства. Кондиционер должен быть установлен в

соответствии с национальными стандартами прокладки электрических проводов. Если поставляемый

в комплекте провод повреждён, данный провод должен быть заменён производителем или сервисной

компанией, или квалифицированным специалистом, чтобы избежать несчастного случая. Штепсель

должен оставаться доступным после подключения кондиционера. Если модель кондиционера не

имеет штепселя, необходимо установить выключатель питания, контакты которого размыкаются как

минимум на 3 мм на обоих полюсах.

1. Демонтируйте крышку-рукоятку внешнего

блока.

2. Система с обычным подключением:

подсоедините соответствующие провода

для подвода питания и управления

внутреннего и внешнего блоков, как

указано на схеме подключения и

убедитесь в надежном подключении

электропроводки (Рис. 15).

Система с быстрым монтажом: снимите

корпус с соединительного узла наружного

блока и подключите кабельный разъем

одного блока непосредственно к

кабельному разъему другого блока

(Рис. 16).

3. Используйте проводной зажим для

надежного закрепления проводов.

Установите на место крышку-рукоятку.

Подключение кабеля электропитания

- Надёжно обмотайте шланги при помощи полиэтиленовой ленты

- Зафиксируйте обмотанные шланги на наружных стенах при помощи хомутов.

- Заполните щели, которые остались в стене после проведения шлангов, чтобы предотвратить попадание

влаги внутрь помещения.
