Инструкции по установке
ВАЖНО
Пожалуйста, прочтите инструкцию перед установкой. Данный
универсальный крепеж был разработан исключительно для монтажа
небольших динамиков массой менее 4,5 кг. Мы не несем ответственности
за ущерб, который может быть понесен при использовании динамиков
весом более 4,5 кг.
ПРИМЕЧАНИЕ: Пользователь самостоятельно должен определить
наилучший тип конфигурации для приобретенного
оборудования. Если поставляемое оборудование не
удовлетворяет нужды пользователя, необходимо приобрести
подходящее оборудование.
Мелкий крепежный винт M6x20 мм (1)
Мелкий крепежный винт M5x20 мм (1)
Мелкий крепежный винт 5/8”-32x5/8” (1)
Мелкий крепежный винт 1/4”-20x1/2” (2)
Пластиковая шайба M5x1/8” (1)
Круглая гайка для паза #8-32 (1)
Самонарезающий винт ST4.2x19 (1)
Самонарезающий винт ST5.5x19 (2)
Самонарезающий винт ST5.5x45 (2)
Пластиковый анкер «аллигатор» Ø 8x38 (2)
Мелкий крепежный винт M4x8 мм с
плоской головкой (1)
Мелкий крепежный винт M5 x 20 мм
Крепежная опора

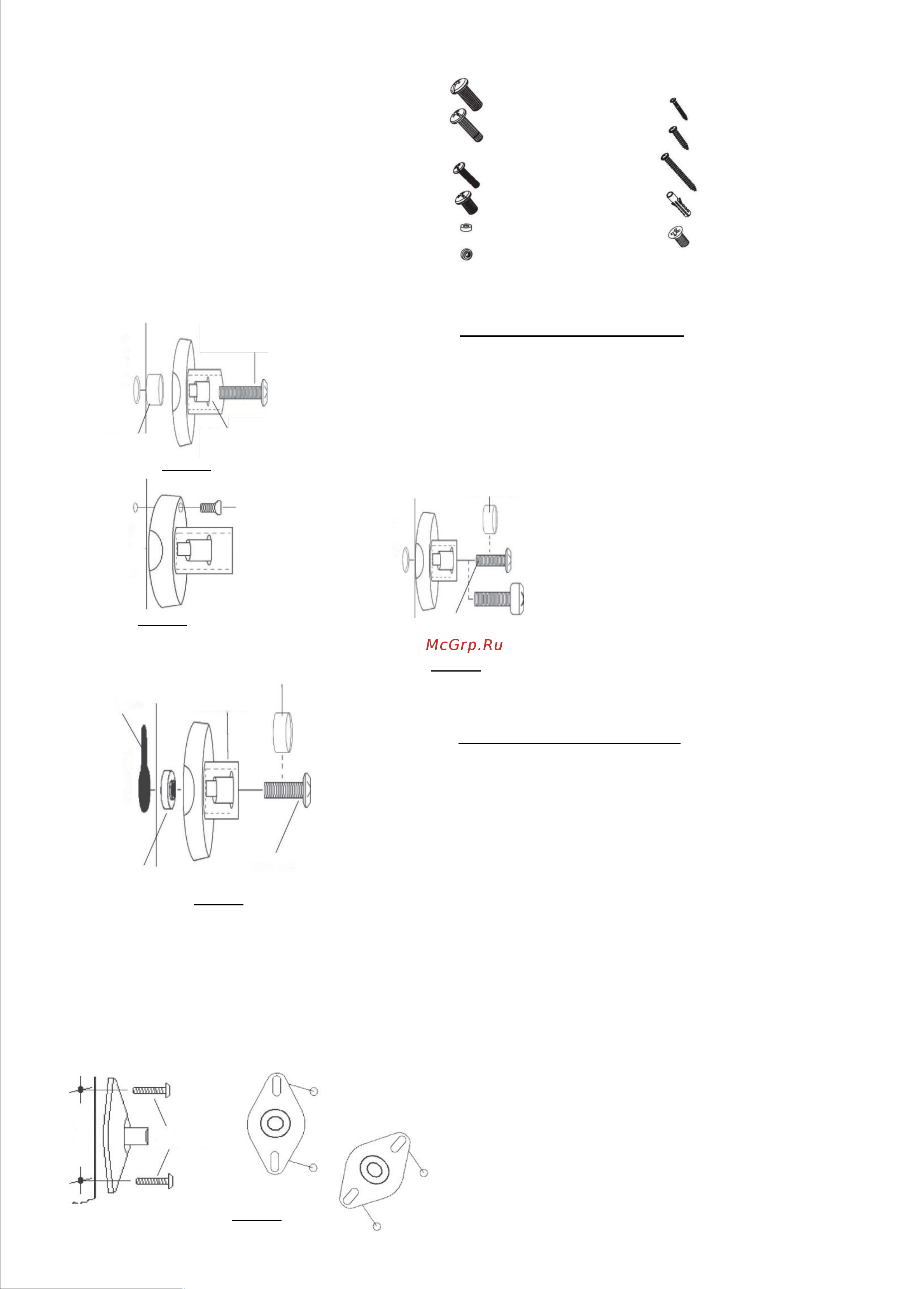

Рисунок 1
Пластиковая
шайба M5x 1/8"
Круглая гайка для
паза #8-32
Мелкий
крепежный винт
5/8"-32x 5/8"
Рисунок 4
Монтаж на одно отверстие
1. Для большинства динамиков-сателлитов необходимо использовать
мелкий крепежный винт M5 x 20 мм вместе с пластиковой шайбой M5 x
1/8". Пластиковая шайба используется как прокладка между резьбовой
вставкой и опорой (рисунок 1).
ПРИМЕЧАНИЕ: Критически важным моментом является правильное
использование пластиковой шайбы M5.
2. После определения надлежащей конфигурации закрепите опору на
динамике.
Пластиковая
шайба M5x 1/8"
Мелкий
крепежный винт
5/8"-32x 5/8"
3. Для некоторых динамиков требуются более мелкий
крепеж M4 x 8 мм, который вставляе тся в
нецентральное отверстие на крепежной опоре
(рис унок 2).
4. Проверьте размер отверстия и убедитесь, что мелкий
крепежный винт 5/8"-32x5/8", 1/4”-20 x 1/2”, M 6x 20 мм
ил и M5 x 20 мм входит внутрь отверстия (рисун ок 3).
5. После определения правильного размера вставьте винт в
крепежную опору и вкрутите в заднюю сторону корпуса динамик а.
ПРИМЕЧАНИЕ: Если винт затягивается недостаточно хорошо,
используйте пластиковую шайбу M5 x 1/8” для затяжки винта.
Рисунок 3
Монтаж на шпоночный паз
6. Если в вашем динамике имеется фабричный шпоночный паз,
вам необходимо использовать мелкие крепежные винты 5/8"-
32x5/8" вместе с гайкой для шпоночного паза.
7. Свободно соберите крепежную опору, мелкий крепежный
винт 5/8"-32x5/8" и гайку для шпоночного паза (рисунок 4).
ПРИМЕЧАНИЕ: Убедитесь, что рифленый (грубый) край гайки направлен в
сторону опоры.
8. Вставьте гайку в шпоночный паз, как показано на рисунке.
9. Затяните сборку, слегка оттягивая назад крепежную опору и затягивая мелкий
крепежный винт 5/8"-32x5/8" (рисунок 4).
10. Гайка войдет в зацепление с внутренней частью шпоночного паза.
11. Если опора не затягивается достаточно крепко на корпусе, необходимо
использовать пластиковую шайбу M5 x 1/8” в качестве прокладки под
головкой мелкого крепежного винта 8-32 x 5/8" (рисунок 4).
Монтаж на 2/4 отверстия
12. Определите наилучшую монтажную конфигурацию для вашего динамика. Монтаж динамика на 4
отверстия может выполняться путем расположения пластины динамика диагонально (рисунок 5).
13. С помощью мелких крепежных винтов 1/4”-20 x 1/2” установите пластину динамика и
закрепите корпус динамика (рисунок 5).
Задняя сторона динамика
Пластиковая шайба
M5 x 1/8”
Мелкий крепежный винт
M4 x 8 мм с плоской
головкой
Рисунок 2
Задняя сторона динамика
Задняя сторона динамика
Опорная колонка
Шпоночный паз
Задняя сторона динамика
Ориентация с 4 отверстиями
Ориентация с 2 отверстиями
Рисунок 5
Мелкий крепежный
вин т 1/4”-20 x 1/2”
Задняя сторона
динамика
