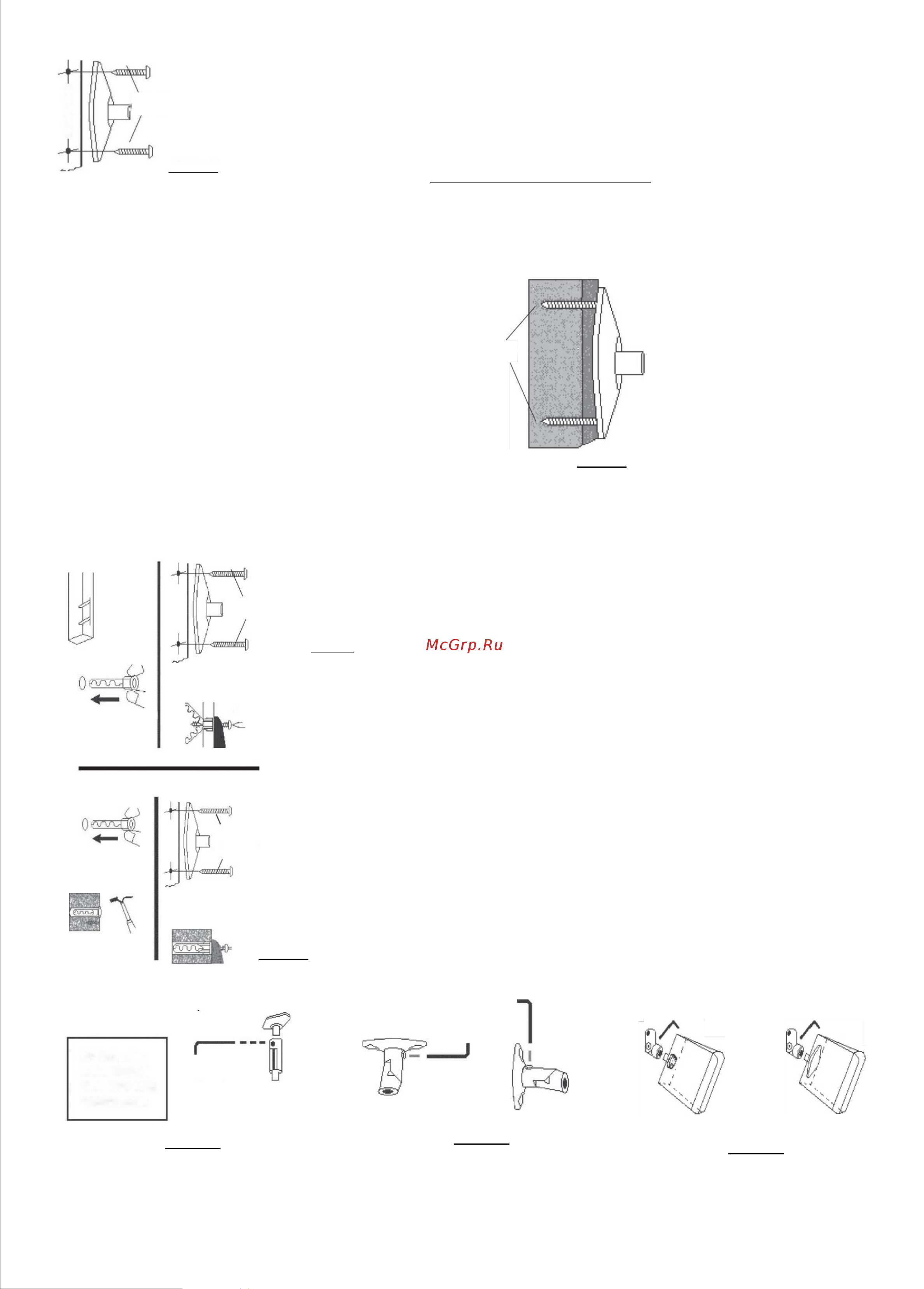

Монтаж при помощи саморезов
14. Определите оптимальное положение монтажной пластины и используйте ее как шаблон для пометки точек
сверления. ПРИМЕЧАНИЕ: Не сверлите и не вкручивайте винты в динамик, поскольку это может повредить его
внутренние детали.
15. Просверлите направляющие отверстия сверлом 1/8”. Глубина отверстий не должна превышать 1/2” (рисунок 6).
МОНТАЖ НА СТЕНУ ИЛИ ПОТОЛОК
В комплекте имеются крепежные изделия для трех различных поверхностей . Вам необходимо определить, какой тип крепежных изделий лучше
всего подходит для вашей поверхности. Всегда проявляйте осторожность при сверлении стены или потолка. Избегайте электрических проводов и
водопроводных труб.
ДЕРЕВЯННАЯ ПОВЕРХНОСТЬ
1. С помощью стойкоискателя определите положение
деревянной стойки или каркаса.
ПРИМЕЧАНИЕ: Всегда крепите динамики по центру
стойки.
2. Используя стенную пластину как шаблон,
пометьте места отверстий на поверхности.
ПРИМЕЧАНИЕ: При встраиваемом монтаже крепежные
отверстия располагаются вертикально (рисунок 7).
3. Просверлите отверстия в стене и деревянной
стойке сверлом 1/8”. Глубина отверстий составляет 1-
7/8” (рисунок 7).
4. После сверления отверстий установите стенную
пластину с помощью самонарезающих винтов
ST5.5x45.
Самонарезающий
вин т ST5.5x45
Рисунок 7
Просверлить
2 отверстия
5/16"
Вставить анкер «аллигатор»
Рисунок 8
Вставьте винт через стенную
пластину в анкер
«аллигатор».
Вставить анкер «аллигатор»
Используйте молоток
для установки анкера
на место
Вставьте вин т через стенную
пластину в анкер
«аллигатор».
Рисунок 9
БЕТОННАЯ ПОВЕРХНОСТЬ
1. Используя стенную пластину как шаблон, пометьте места отверстий на поверхности.
ПРИМЕЧАНИЕ: При монтаже на стену располагайте монтажные отверстия вертикально.
2. Просверлите отверстия в бетоне или пустотелом блоке тонкостенной алмазной коронкой 5/16”.
После сверления отверстий вставьте в них анкеры «аллигатор» #12-14 (рисунок 9). Убедитесь, что
анкер располагается вровень с поверхностью стены (рисунок 9).
3. Поместив анкеры, ус т ан овите стенные пластины с помощью самонарезающих винтов
ST5.5x45 (рисунок 9).
Монтаж с удлинителем
На потолок и/или полку
Рисунок 10
Установите удлинитель 2-1/2” крепежной детали
динамика в стенную пластину.
Затяните установочный винт для удержания
удлинителя с прикрепленным динамиком на
месте.
Низкопрофильный монтаж
На стену и потолок
Затяните установочный винт с
помощью торцового ключа из
комплекта
Рисунок 11
Установите низкопрофильную часть
крепежной детали динамика в стенную
пластину или в удлинитель 2-1/2”. Затяните
установочный винт для удержания
удлинителя с прикрепленным динамиком на
месте.
Монтаж динамика
Пластина динамка под опору Пластина динамика
с 2 отверстиями
Рисунок 12
Установите динамик с прикрепленной опорой
или пластиной с 2 отверстиями.
Затяните установочный винт для удержания
удлинителя с прикрепленным динамиком на
месте.
Самонарезающий
вин т ST5.5x19
Рисунок 6
Задняя
сторона
динамика
Самонарезающий
вин т ST5.5x45
Самонарезающий
вин т ST5.5x45
Не используйте
удлинитель при
монтаже на
стену
Затяните установочный винт с
помощью торцового ключа из
комплекта
