В большинстве случаев при перепрограммировании транспондерных ключей в память штатного

иммобилайзера требуется заново запрограммировать ВСЕ ключи. Если заказчик после установки

модуля захочет иметь ещё один дополнительный ключ, запрограммированный для работы со штат-

ным иммобилайзером, или же захочет перепрограммировать ключи заново, то потребуется также

извлечь и ключ, установленный в модуль, для программирования его вместе со всеми остальными

ключами, а затем потребуется вновь установить запрограммированный ключ в модуль.

Подключение модуля к штатному иммобилайзеру

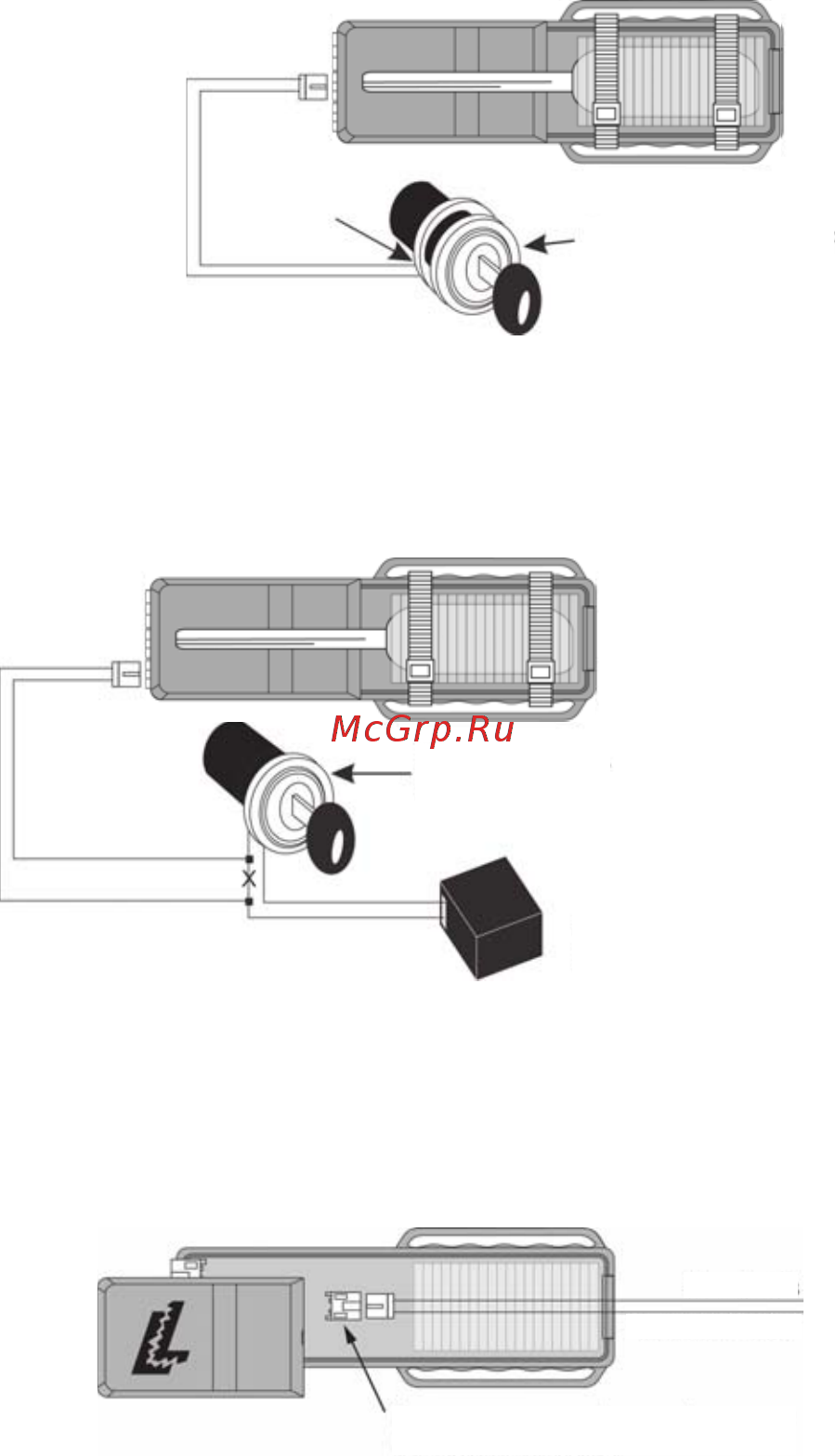

1. Подключение к штатной антенне внакладку

Снимите кожух с рулевой колонки. Установите рамоч-

ную антенну модуля около замка зажигания. Подсо-

едините идущие от антенны модуля Черный и Белый

провода, оканчивающиеся 2-контактным Белым разъ-

емом, к Белому разъему модуля.

2. Подключение к штатной антенне в разрыв

Такой тип подключения подходит только для штатных транспордерных иммобилайзеров с 2-проводным

подсоединением антенны. Из-за различия между штатными иммобилайзерами, приведенный ниже тип

подключения может не подходить к некоторым из них. Данный вариант предоставляет возможность

альтернативного подключения модуля для работы с большинством штатных транспондеров, использу-

ющих антенну с 2 проводами.

1. Снимите кожух с рулевой колонки.

Найдите антенну штатного иммоби-

лайзера. Обычно от антенны к при-

емнику иммобилайзера проложены

2 провода в пластиковой защитной

трубке.

2. Подсоедините Черные витые провода,

оканчивающиеся 2-контактным Синим

разъемом, к Синему разъему модуля.

3. Вскройте защитную трубку и перережь-

те один из проводов, идущий от антен-

ны штатного иммобилайзера к его приемнику.

4. Подсоедините Черные витые провода модуля к проводу антенны, как показано на рисунке.

3. Подключение к электронному бесконтактному ключу (только для Alligator Bypass)

Данный способ применим только при использовании системы бесключевого доступа Smart Key. Уда-

лите из штатного ключа батарейку. Аккуратно

вскройте корпус модуля и подключите питание

ключа к красному 2-контактному разъему моду-

ля: Белый провод к клемме «+», а Черный провод

к клемме «-» брелока. В данном случае исполь-

зование рамочной антенны или подключение

к штатной антенне не требуется.

Антенна штатного

иммобилайзера

Рамочная

антенна

Антенна штатного

иммобилайзера

Приемник штатного

иммобилайзера

Белый 3 В

Черный «Масса»

Выход управления (питания)

штатным брелоком автомобиля
