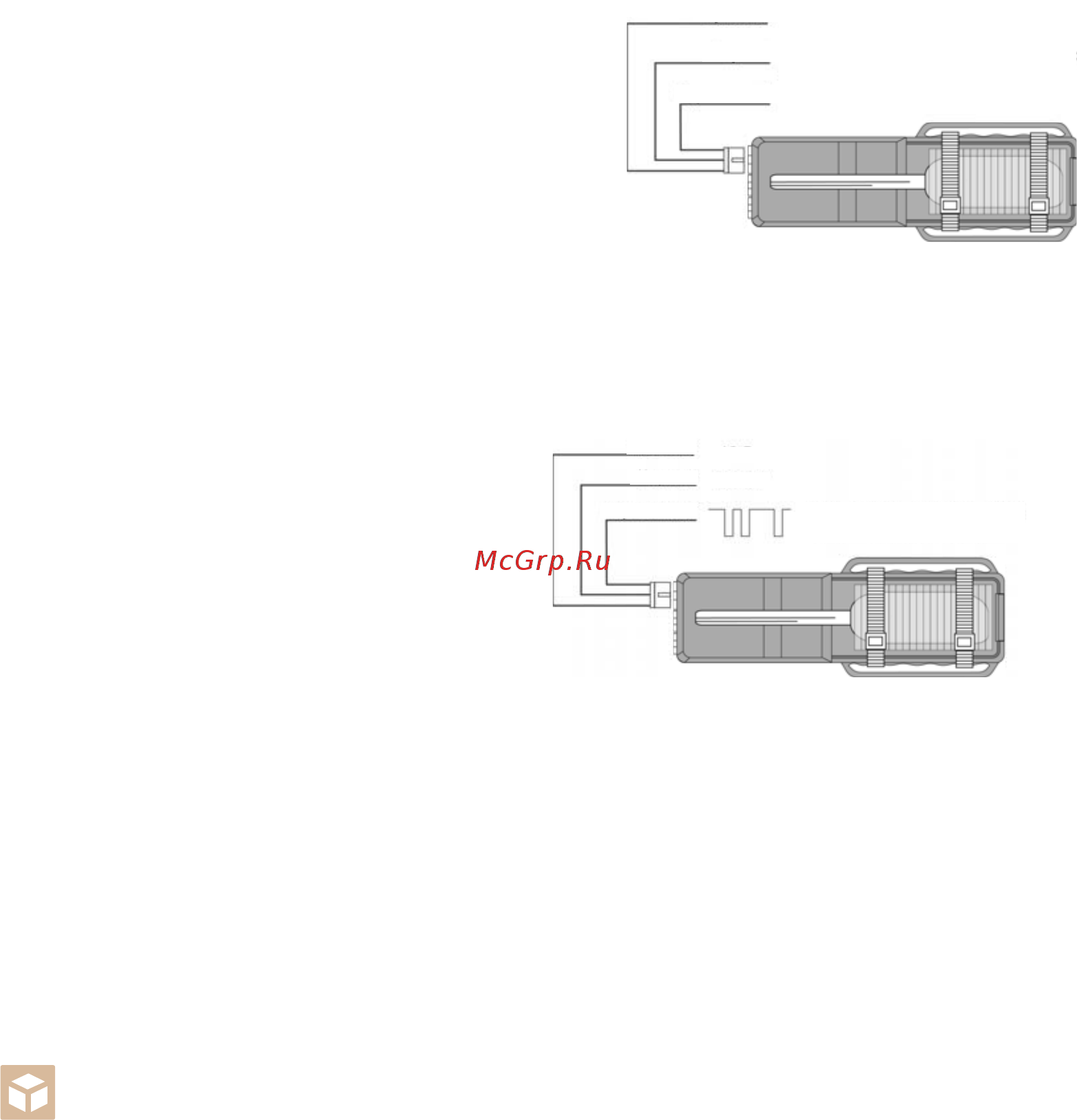

Подключение проводов питания и интерфейса автосигнализации

1. Аналоговое подключение

1. Подсоедините кабель с Красным, Коричневым и Чер-

ным проводами, оканчивающийся 3-контактным Бе-

лым разъемом, к соответствующему разъему модуля.

2. Подсоедините Красный провод через предохранитель

к +12 В от аккумулятора.

3. Подсоедините Черный провод к выходу состояния си-

стемы дистанционного запуска двигателя, на котором

появляется «масса» при дистанционном или автомати-

ческом запуске двигателя автомобиля.

4. Коричневый провод не используется - заизолируйте его.

2. Цифровое подключение (только для Alligator Bypass)

Для реализации данного способа убедитесь, что автосигнализация поддерживает кодированный ре-

жим управления модулем обхода.

1. Подсоедините кабель с Красным, Коричневым

и Черным проводами, оканчивающийся 3-кон-

тактным Белым разъемом, к соответствующему

разъему модуля.

2. Подсоедините Красный провод через предохра-

нитель к +12 В от аккумулятора.

3. Подсоедините Черный провод на постоянную

«массу».

4. Коричневый провод необходимо подключить к выходу управления системой дистанционного за-

пуска двигателя автосигнализацией. После подключения Коричневого провода необходимо про-

извести процедуру программирования режима работы модуля (см. руководство по установке

автосигнализации).

Завершение установки

1. Установите запрограммированный ключ штатного иммобилайзера в центр серого приемного кольца.

2. Закрепите ключ в приемном кольце при помощи стяжек.

3. Проведите проверку работы модуля.

4. Установите кожух обратно на рулевую колонку.

ХРАНЕНИЕ, ТРАНСПОРТИРОВАНИЕ, РЕСУРС, УТИЛИЗАЦИЯ

Модуль рекомендуется хранить в складских или домашних условиях и при необходимости транс-

портировать в крытых транспортных средствах любого вида в упакованном виде при температуре

от -25 °С до +35 °С. Место хранения (транспортировки) должно быть недоступным для попадания

влаги, прямых солнечных лучей и должно исключать возможность механических повреждений.

Модуль может эксплуатироваться до полной потери работоспособности и ремонтопригодности. Мо-

дуль не содержит вредных материалов и безопасен при эксплуатации и утилизации (кроме сжигания

в неприспособленных условиях).

Красный

Черный

Коричневый

+ 12 В

К выходу состояния запуска

автосигнализации

Не используется

Красный

Черный

Коричневый

+ 12 В

«Масса»

Вход цифрового управления

и выбора режима работы
