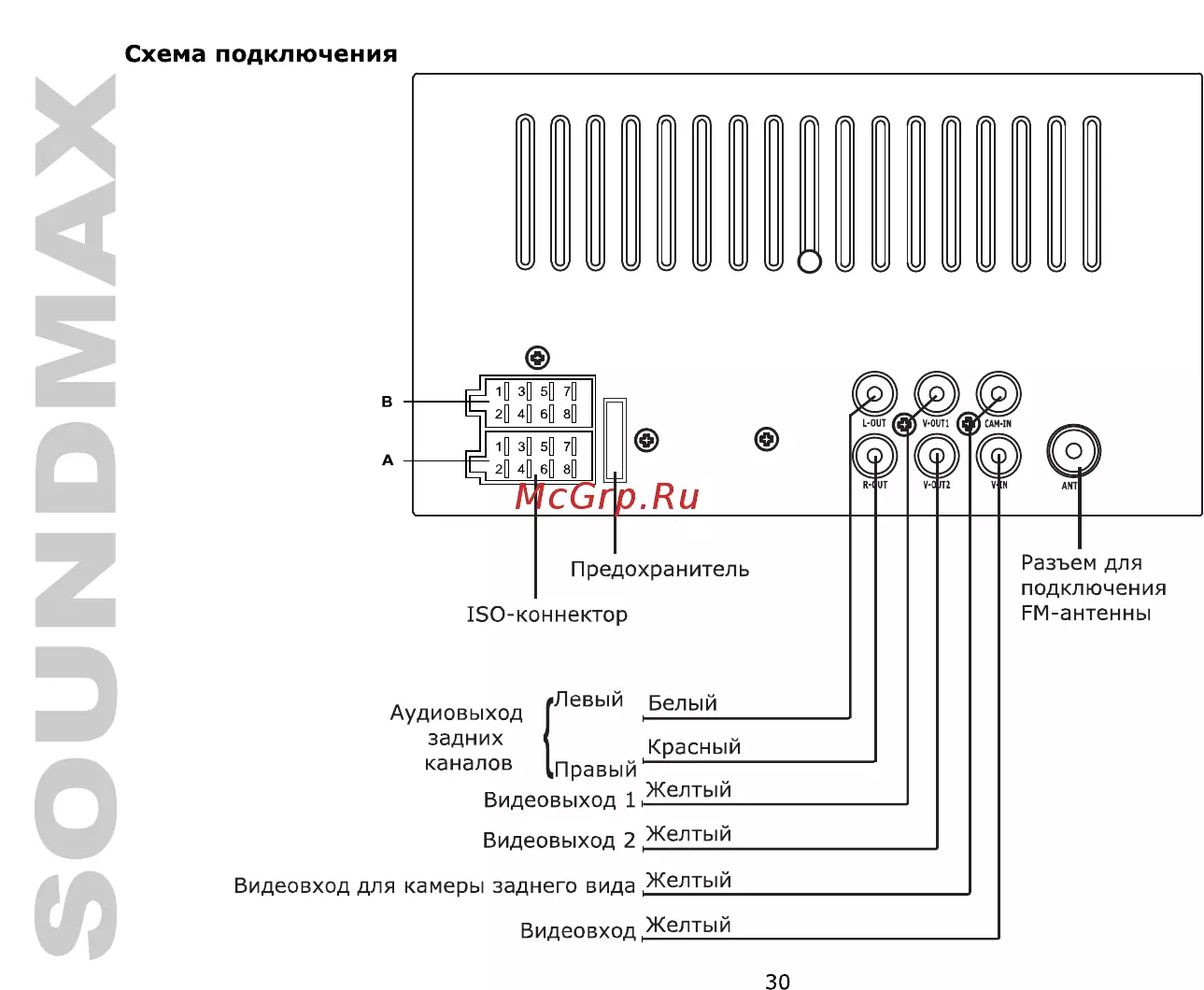

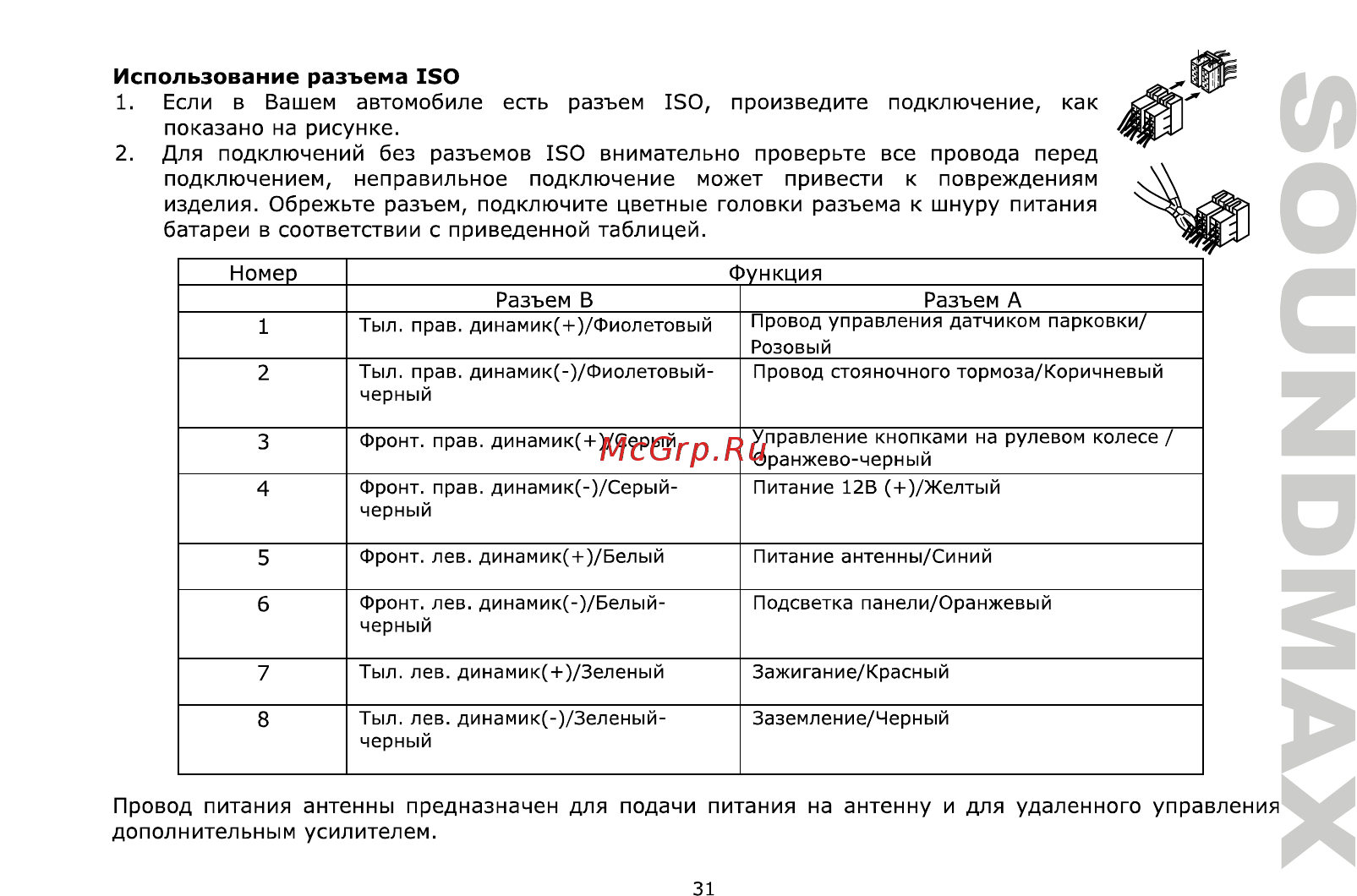

Использование разъема ISO 1 Функция Номер Разъем В Разъем А Провод управления датчиком парковки Розовый Провод стояночного тормоза Коричневый 1 Тыл прав динамик Фиолетовый 2 Тыл прав динамик Фиолетовыйчерный 3 Фронт прав динамик Серый 4 Фронт прав динамик Серыйчерный 5 Фронт лев динамик Белый Питание антенны Синий 6 Фронт лев динамик Белыйчерный Подсветка панели Оранжевый 7 Тыл лев динамик Зеленый Зажигание Красный 8 Тыл лев динамик Зеленыйчерный Заземлен и е Черный Провод питания антенны предназначен дополнительным усилителем для подачи Управление кнопками на рулевом колесе Оранжево черный Питание 12В Желтый питания 31 на антенну и для удаленного SOUNDMAX 2 Если в Вашем автомобиле есть разъем ISO произведите подключение как показано на рисунке Для подключений без разъемов ISO внимательно проверьте все провода перед подключением неправильное подключение может привести к повреждениям изделия Обрежьте разъем подключите цветные головки разъема к шнуру питания батареи в соответствии с приведенной таблицей управления
