15
Ruber-X32 Ruber-X32
MEASUREMENT FOUNDATION

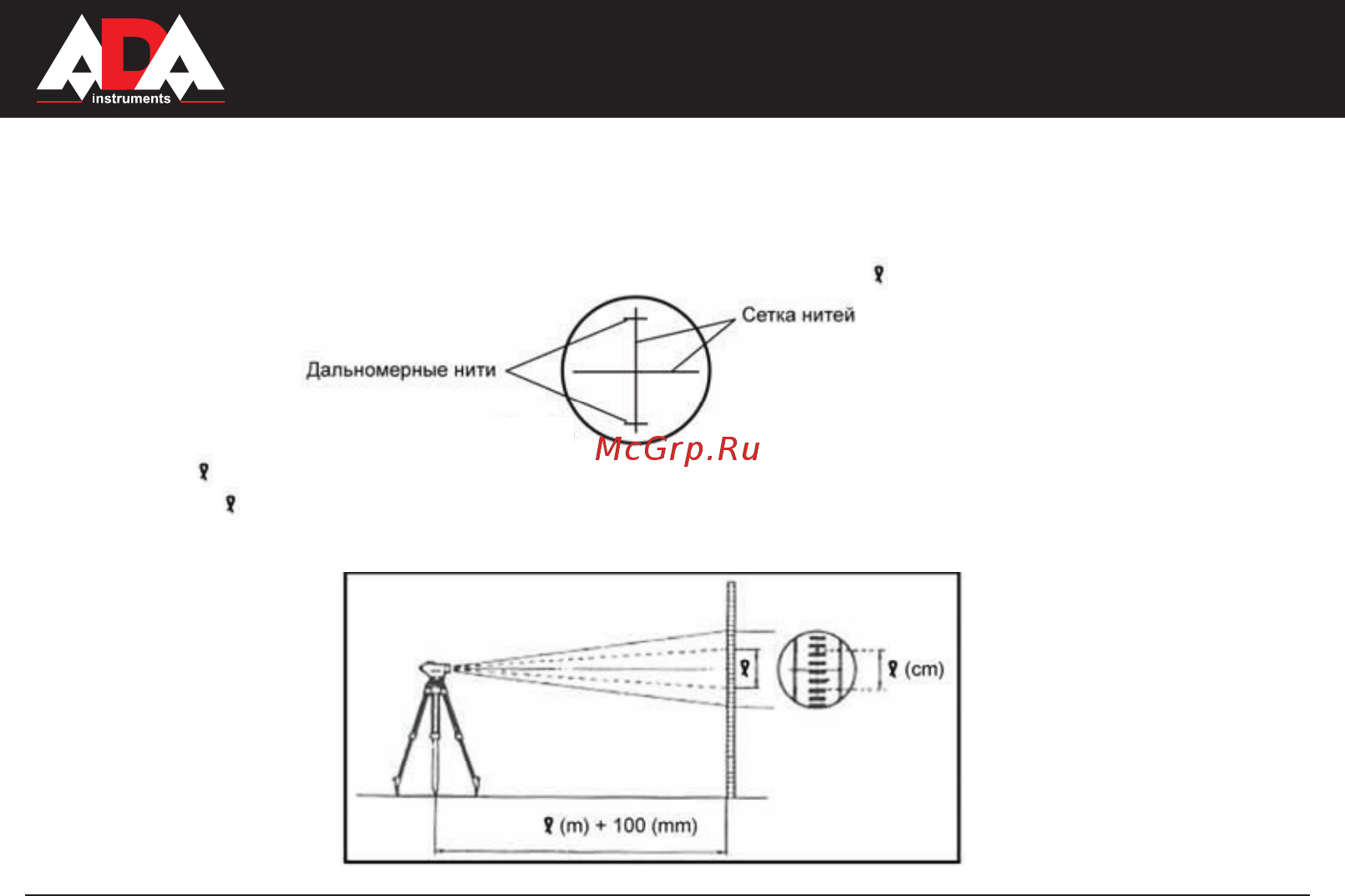

6.3. ИЗМЕРЕНИЕ РАССТОЯНИЙ ПО ДАЛЬНОМЕРНЫМ НИТЯМ
Дальномерные нити сетки нитей могут использоваться для измерения расстояний или для установки
инструмента в центре линии между двумя точками.
1) Наведитесь на рейку и посчитайте количество сантиметровых делений между двумя дальномерными
нитями (Рис.17).
2) Значение эквивалентно расстоянию в метрах между рейкой и инструментом.
Пример: Если равно 32 см, то горизонтальное проложение о центра инструмента А до рейки В составляет
32 м плюс постоянная поправка дальномера (32 м +100 мм). (Рис.18)
Рис.18
Рис.17
