9
Ruber-X32
MEASUREMENT FOUNDATION
5.2. ФОКУСИРОВКА И ВЫПОЛНЕНИЕ ИЗМЕРЕНИЙ
1) Наведитесь на светлый однородный фон.
2) Поверните кольцо окуляра по часовой стрелке до упора, после чего, глядя в окуляр зрительной трубы,
сфокусируйте изображение сетки нитей, понемногу вращая кольцо окуляра против часовой стрелки.
Остановите вращение тогда, когда изображение сетки нитей начнет становиться нерезким. Частого повторения
этой процедуры не требуется, поскольку глаз фокусируется на бесконечность.
3) Наведите прибор на рейку с помощью визира “13”, после чего вращением ручки “4” поместите рейку в центр
поля зрения. Вращением кремальеры “7” устраните параллакс* между изображением рейки и сетки нитей.
*Устранение параллакса
Параллакс отсутствует в том случае, когда изображение объекта и сетки нитей остаются неподвижными друг
относительно друга при изменении положения глаз относительно окуляра. При наличии параллакса могут
возникнуть большие ошибки измерений, поэтому устраните его с помощью кремальеры “7”.
5.3. КРУГЛЫЙ УРОВЕНЬ
1) Используя подъемные винты “5” приведите пузырек в центр круглого пузырькового
уровня “2”.

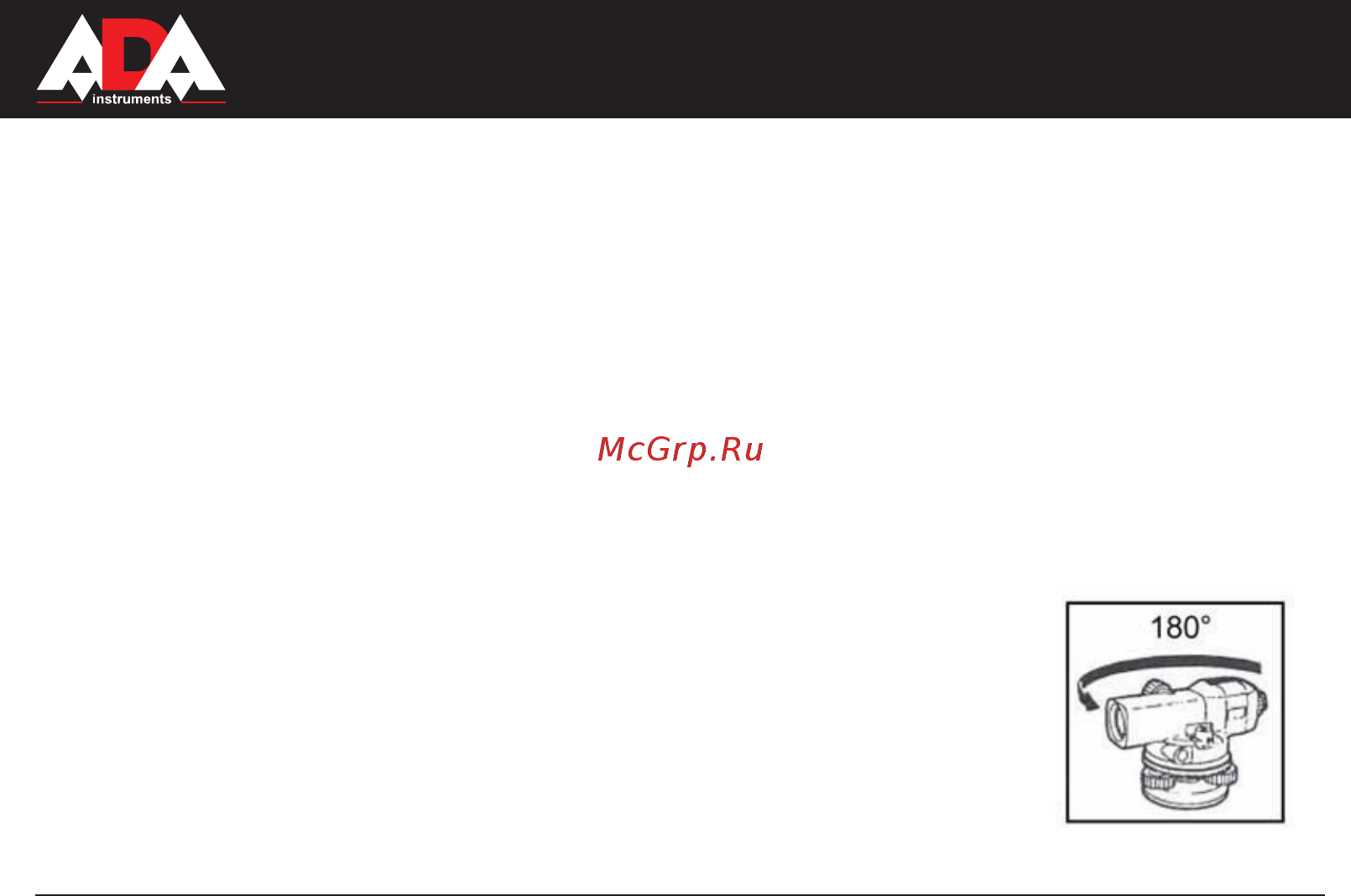

2) Поверните прибор на 180º. (Рис.6)
Рис.6
