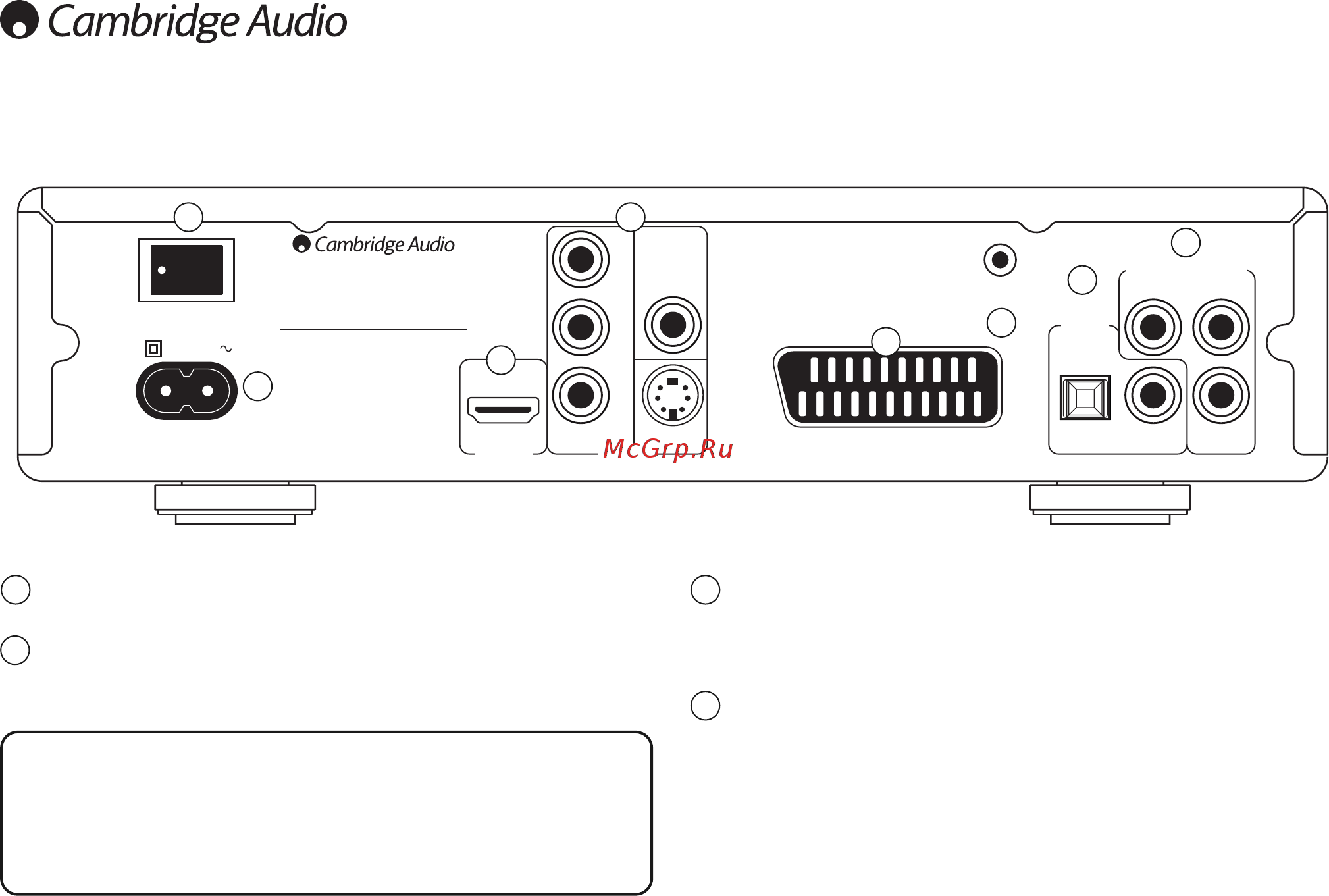

Разъемы на задней панели
Cr/
Pr
Cb/
Pb
Y
Composite
S-VideoComponent
Video Out
Toslink
Optical
S/P DIF
Co-axial
SW L
R
Digital
Outputs
2.1 Channel Audio Out
SCART (Composite/RGB/Stereo Audio)
Trigger In
12V @ 30mA
Tip +ve
HDMI Out
On Off
Power AC
www.cambridge-audio.com
Power Rating: 100-240V AC ~ 50/60Hz
Max Power Consumption: 15W
Designed and engineered in London, England
Sonata DV30
DVD Player
Power
1
2
5
6
7
8
Выключатель питания
Осуществляет включение и выключение устройства.
Гнездо питания переменного тока
Выполнив все соединения, подсоедините кабель питания переменного тока к
подходящей электрической розетке, затем включите прибор. После этого прибор
готов к использованию.
Выход HDMI
HDMI (High-Definition Multi-Media Interface; Мультимедийный интерфейс высокой
четкости) – полностью цифровой интерфейс, обеспечивающий передачу как
видеосигнала, так и аудиосигнала. Для подключения к телевизору или монитору
с HDMI-совместимым входом используйте специальный кабель HDMI.
Аналоговые видеовыходы
Композитный – подключите этот выход к телевизору 75-омным кабелем
RCA/phono, предназначенным специально для передачи видеосигнала.
S-Video – подключите этот выход к телевизору специальным кабелем S-Video.
Компонентный – подключите этот выход к разъемам YCbCr или YPbPr (обычно
имеющие расцветку красный-зеленый-синий) телевизора с помощью трех
75-омных кабелей RCA/phono, предназначенных специально для передачи
видеосигналов.
Примечание. По умолчанию компонентный выход включен – 720p (50 Гц) для PAL
или 720p (60 Гц) для NTSC.
1
2
4
4
3
Примечание. Для подключения источников видеосигнала всегда
рекомендуется использовать интерфейс HDMI (он обеспечивает наивысшее
качество, с возможностью в некоторых случаях передачи аудиосигнала),
и лишь затем компонентный видеосигнал, RGB/SCART, S-Video или
композитный видеосигнал (самое низкое качество). HDMI-выход и
компонентный выход также поддерживают прогрессивную развертку,
которая обеспечивает лучшее качество изображения, если поддерживается
телевизором.
3
