ЗАДНЯЯ ПАНЕЛЬ

2#2#

2# Соединитель FM антенны (ANTENNA TERMINAL FM)

К этому соединителю подключается 75-омный коаксиальный кабель.

3#3#

3# Соединитель АM антенны (ANTENNA TERMINAL АM)

К этому соединителю подключается входящая в комплект поставки кольцевая антенна.

Если используется внешняя средневолновая антенна, она подключается к этому соедини-

телю.

4#4#

4# Выходные соединители (OUTPUTS)

Соедините их со входными соединителями TUNER предварительного или основного усили-

теля.

5#5#

5# Ввод переменного тока (AC IN)

Подсоедините сюда входящий в комплект поставки кабель питания.

ДИСПЛЕЙ

"#"#

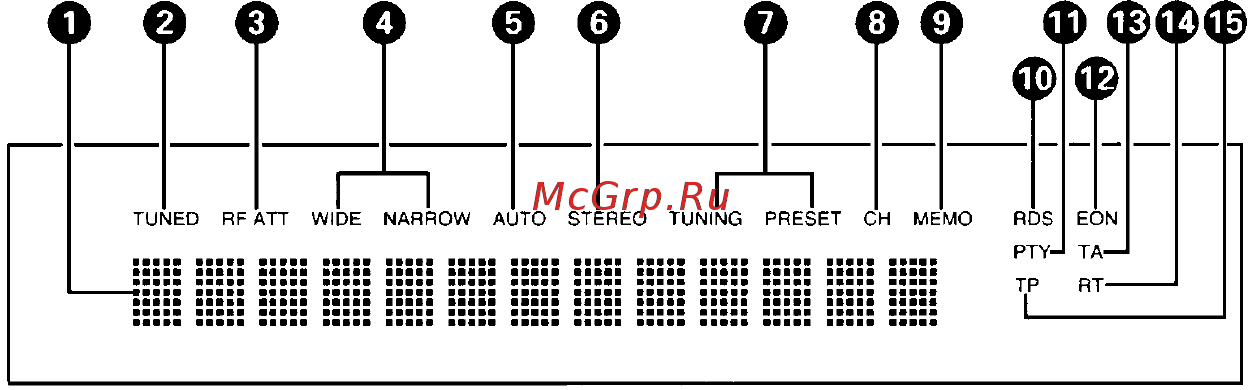

"# Матричный дисплей 5х7 точек

Он отображает частоту, название радиостанции, тип программы и т.п.

$#$#

$# Индикатор TUNED

Он подсвечивается при успешной настройке на станцию.

%#%#

%# Индикатор RF ATТ

Он подсвечивается при включении радиочастотного аттенюатора (кнопка RF ATТ#/).

&#&#

&# Индикатор WIDE/NARROW

Они подсвечиваются в зависимости от установленной полосы усилителя — широкой (WIDE)

или узкой (NARROW).
