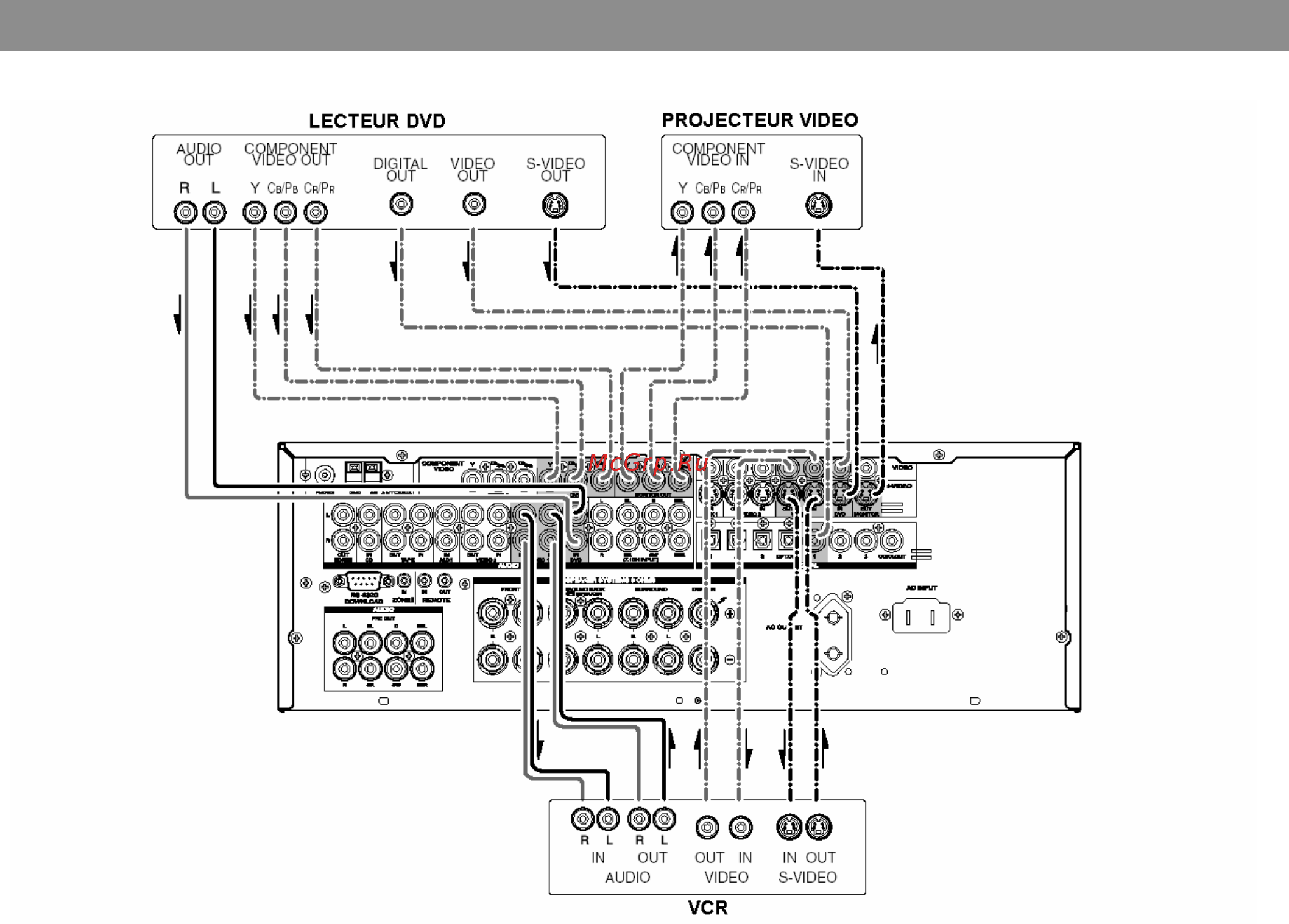

Подключение
Видеокомпоненты
(**)
РАЗЪЕМЫ VIDEO, S-VIDEO,
КОМПОНЕНТНЫЙ
На задней панели имеется три типа разъемов для
видеосигнала.
Разъем VIDEO
Для подключения обычного композитного видеосигнала.
Разъем S-VIDEO
S-VIDEO работает с раздельными сигналами яркости (Y)
и цветности (C). Подключение S-VIDEO дает высокое
качество воспроизведения цвета. Если ваше
видеоустройство имеет выход S-VIDEO, рекомендуем
использовать его. Подключите выходной разъем S-
VIDEO вашего видеоустройства во входной разъем S-
VIDEO на ресивере.
Разъем компонентного
сигнала
Для получения самого высокого качества
видеоизображения подайте на вход ресивера
компонентный сигнал и используйте выход компонетного
сигнала для подключения телевизора или
видеомонитора, имеющего входы компонентного
сигнала. Для подключения компонентных выходных
разъемов на ресивере LR-8500 к монитору используйте
кабель компонентного видео или 3 обычных
видеокабеля.
Преобразование видеосигнала
Имеется возможность преобразования сигналов S-
VIDEO.
Когда
входные разъемы VIDEO и S-VIDEO одного
источника сигнала подключены одновременно,
предпочтение (приоритет) отдается разъему S-VIDEO.
Примечания:
• Убедитесь, что правый и левый каналы аудиосигнала
подключены правильно. Красные разъемы - для
правого канала (R), а белые - для левого (L).
• Убедитесь, что входы и выходы видеосигнала
включены правильно.
• Если источник сигнала подключен к разъему S-VIDEO
или компонентного сигнала
ресивера, подключать
обычный видеосигнал в композитный разъем VIDEO
нет необходимости. Если вы используете оба
видеовхода, ресивер отдает предпочтение сигналу S-
VIDEO.
• Каждый тип видеоразъемов работает независимо.
Сигналы, поступающие на видеоразъемы VIDEO
(композитный) и S-VIDEO выводятся на
соответствующие выходные разъемы VIDEO
(композитный) и S-VIDEO ресивера.
• Для вашего проигрывателя DVD или других
цифровых источников сигнала может понадобиться
установка требуемого цифрового формата выхода
аудиосигнала. Ознакомьтесь с инструкцией каждого
устройства, подключенного во входные разъемы
ресивера.
• Входной разъем для сигнала Dolby Digital RF
(радиочастотного) отсутствует. При подключении
выходного разъема Dolby Digital RF проигрывателя
лазерных видеодисков LD во входной разъем
