Подключение

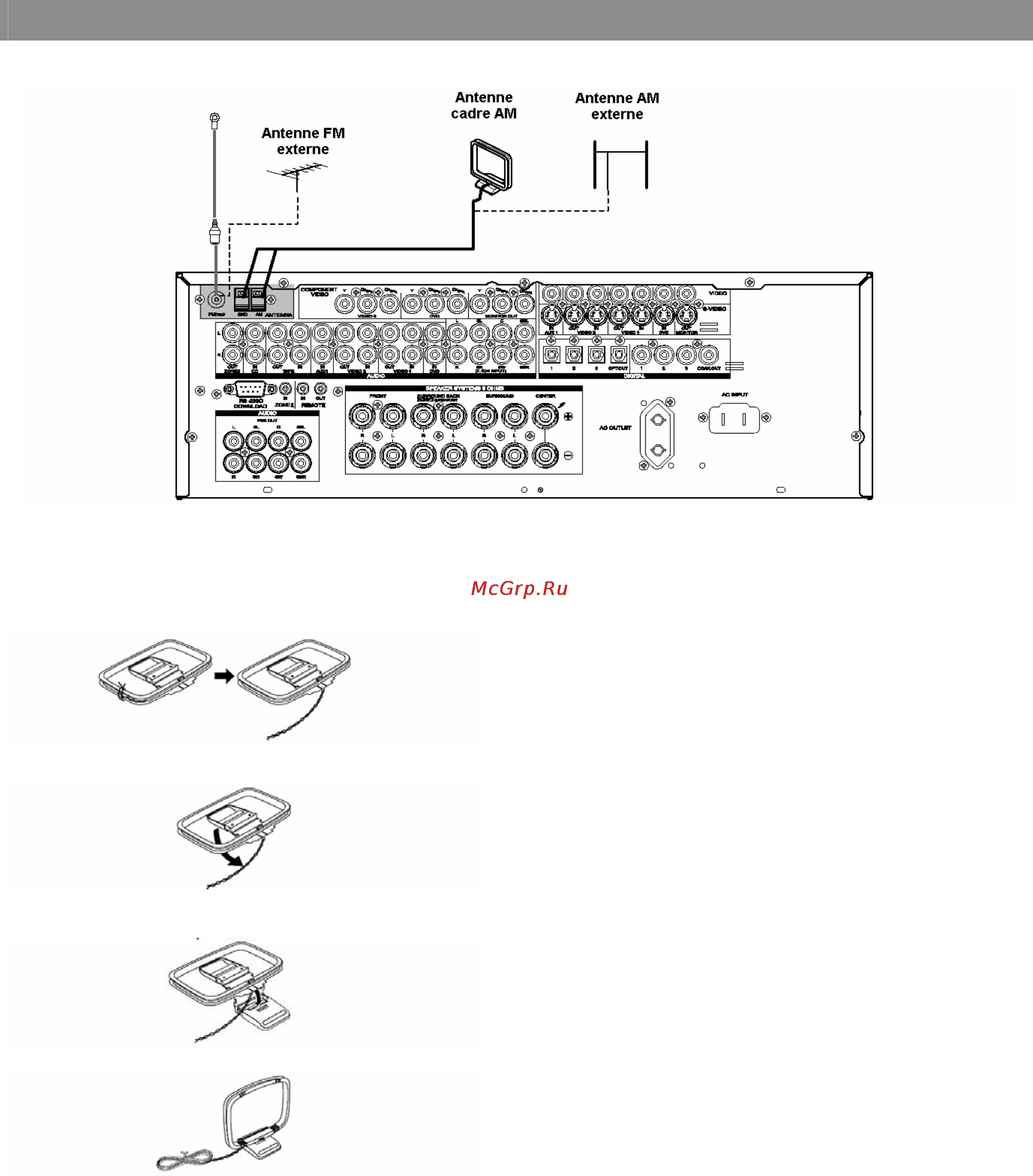

ПОДКЛЮЧЕНИЕ АНТЕНН
(**)
СБОРКА РАМОЧНОЙ АНТЕННЫ AM
1. Развяжите пластиковую закрутку и освободите
соединительный провод.
2. Отогните основание
3. Вставьте крючок (в нижней части рамки) в прорезь
основания.
4. Поставьте антенну на устойчивую поверхность.
ПОДКЛЮЧЕНИЕ ПРИЛАГАЕМЫХ АНТЕНН
Подключение FM-антенны, входящей в комплекте
Входящая в комплект антенна FM (ЧМ) предназначена
только для использования в помещении.
При использовании вытяните антенну и ориентируйте ее
в разных направлениях до приема самого четкого
сигнала.
Зафиксируйте антенну в оптимальном положении (в
котором обеспечиваются наименьшие искажения) с
помощью кнопочного зажима и т. п.
Если качество приема
в помещении низкое, то улучшить
качество может наружная антенна.
Подключение прилагаемой рамочной антенны AM
Рамочная антенна АМ, входящая в комплект,
предназначена только для использования в помещении.
Ориентируйте ее в таком направлении и положении,
чтобы получался самый чистый звук. Желательно
установить антенну как можно дальше от ресивера,
телевизора, кабелей акустических систем и сетевых
кабелей.
Если качество приема в помещении низкое, то улучшить
качество может наружная антенна.
1. Нажмите и держите нажатым рычажок входной
клеммы для антенны AM.
2. Вставьте в антенную клемму оголенный провод.
3. Отпустите рычажок и зафиксируйте провод.
ПОДКЛЮЧЕНИЕ ВНЕШНЕЙ АНТЕННЫ FM
Примечания:
• Расположите антенну подальше от источников
помех (неоновая реклама, улицы/дороги с
интенсивным движением и т. п.).
• Не ставьте антенну вблизи линий электропередач.
Расположите ее как можно дальше от силовых
кабелей, трансформаторов и т. п.).
• Для того чтобы избежать риска удара молнии или
электрошока, необходимо заземление.
ПОДКЛЮЧЕНИЕ ВНЕШНЕЙ АНТЕННЫ AM
