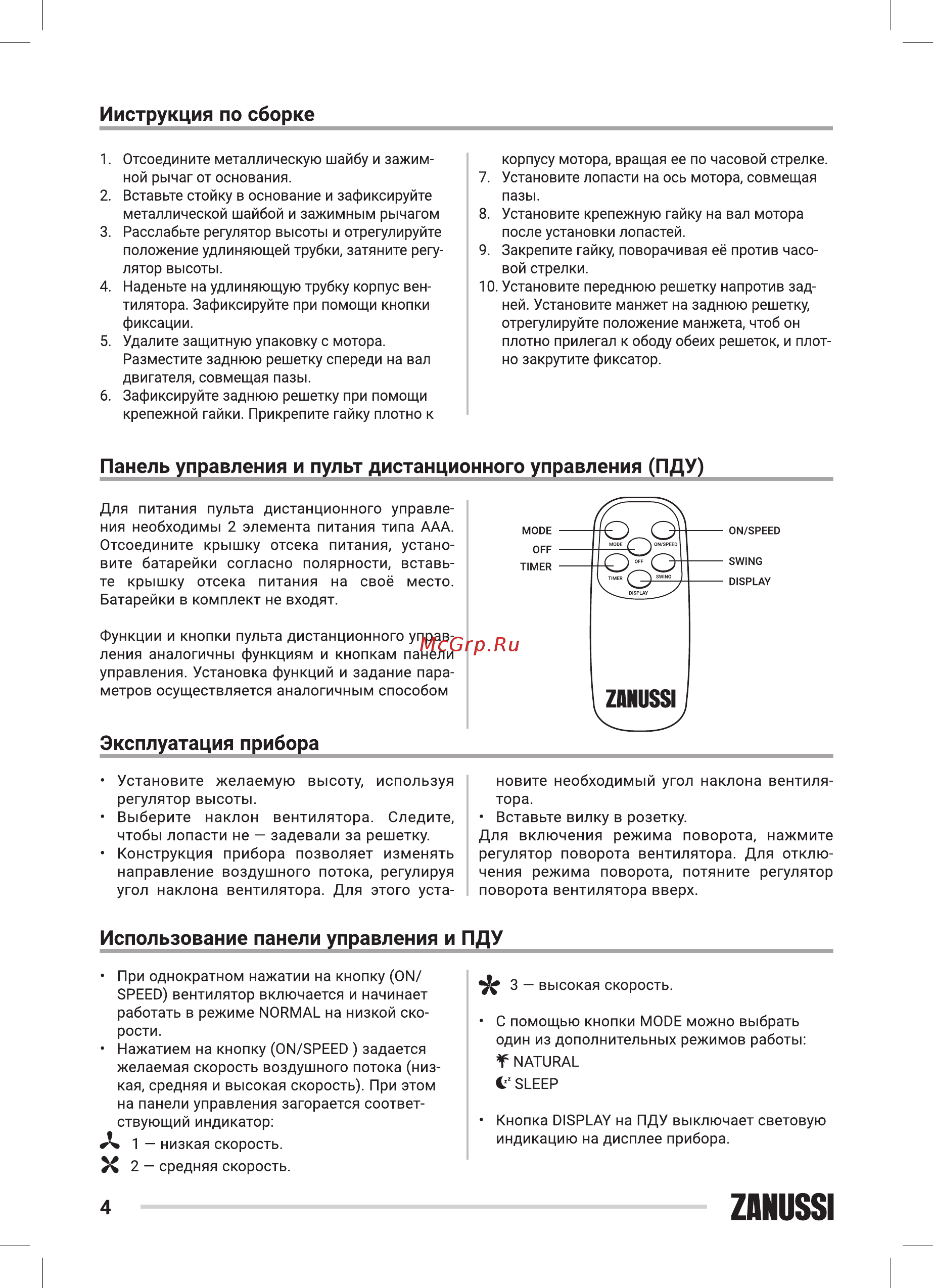

Инструкция по сборке 1 Отсоедините металлическую шайбу и зажим ной рычаг от основания 2 Вставьте стойку в основание и зафиксируйте металлической шайбой и зажимным рычагом 3 Расслабьте регулятор высоты и отрегулируйте положение удлиняющей трубки затяните регу лятор высоты 4 Наденьте на удлиняющую трубку корпус вен тилятора Зафиксируйте при помощи кнопки фиксации 5 Удалите защитную упаковку с мотора Разместите заднюю решетку спереди на вал двигателя совмещая пазы 6 Зафиксируйте заднюю решетку при помощи крепежной гайки Прикрепите гайку плотно к корпусу мотора вращая ее по часовой стрелке 7 Установите лопасти на ось мотора совмещая пазы 8 Установите крепежную гайку на вал мотора после установки лопастей 9 Закрепите гайку поворачивая её против часо вой стрелки 10 Установите переднюю решетку напротив зад ней Установите манжет на заднюю решетку отрегулируйте положение манжета чтоб он плотно прилегал к ободу обеих решеток и плот но закрутите фиксатор Панель управления и пульт дистанционного управления ПДУ Для питания пульта дистанционного управле ния необходимы 2 элемента питания типа ААА Отсоедините крышку отсека питания устано вите батарейки согласно полярности вставь те крышку отсека питания на своё место Батарейки в комплект не входят MODE ON SPEED OFF SWING TIMER DISPLAY Функции и кнопки пульта дистанционного управ ления аналогичны функциям и кнопкам панели управления Установка функций и задание пара метров осуществляется аналогичным способом ZANUSSI Эксплуатация прибора Установите желаемую высоту используя регулятор высоты Выберите наклон вентилятора Следите чтобы лопасти не задевали за решетку Конструкция прибора позволяет изменять направление воздушного потока регулируя угол наклона вентилятора Для этого уста новите необходимый угол наклона вентиля тора Вставьте вилку в розетку Для включения режима поворота нажмите регулятор поворота вентилятора Для отклю чения режима поворота потяните регулятор поворота вентилятора вверх Использование панели управления и ПДУ При однократном нажатии на кнопку ON SPEED вентилятор включается и начинает работать в режиме NORMAL на низкой ско рости Нажатием на кнопку ON SPEED задается желаемая скорость воздушного потока низ кая средняя и высокая скорость При этом на панели управления загорается соответ ствующий индикатор Л 1 низкая скорость 3 высокая скорость С помощью кнопки MODE можно выбрать один из дополнительных режимов работы ТNATURAL С SLEEP Кнопка DISPLAY на ПДУ выключает световую индикацию на дисплее прибора X 2 средняя скорость 4 ZANUSSI
