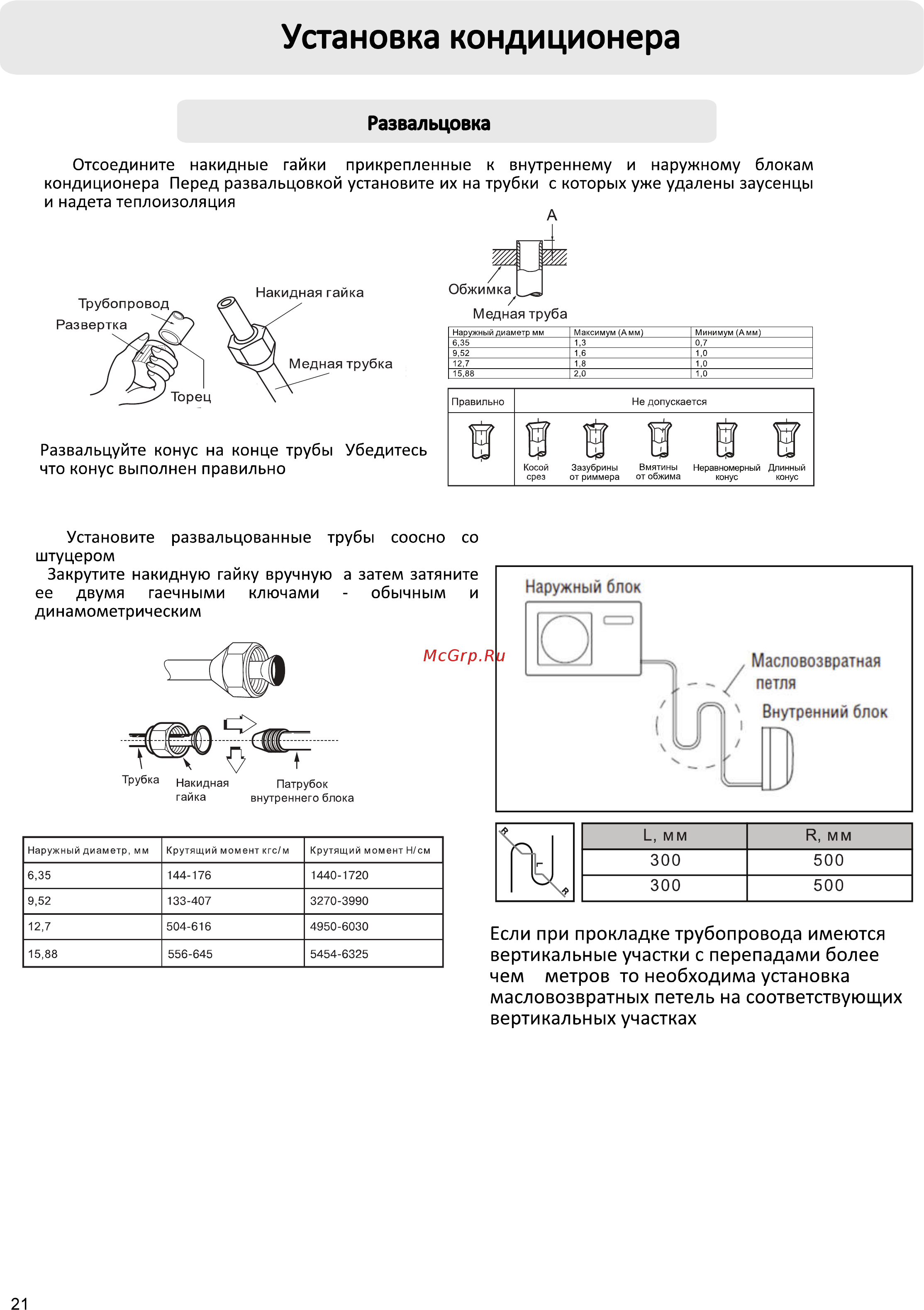

Установка кондиционера Развальцовка Отсоедините накидные гайки прикрепленные к внутреннему и наружному блокам кондиционера Перед развальцовкой установите их на трубки с которых уже удалены заусенцы и надета теплоизоляция Медная труба Наружный диаметр мм 6 35 9 52 12 7 15 88 Правильно Развальцуйте конус на конце трубы Убедитесь что конус выполнен правильно Максимум А мм 1 3 1 6 1 8 2 0 Минимум Амм 0 7 1 0 1 0 1 0 Не допускается Косой Зазубрины Вмятины Неравномерный Длинный срез от риммера от обжима конус конус Установите развальцованные трубы соосно со штуцером Закрутите накидную гайку вручную а затем затяните ее двумя гаечными ключами обычным и динамометрическим Трубка Накидная Патрубок гайка внутреннего блока Наружный диаметр мм Крутящий момент кгс м Крутящий момент Н см 6 35 144 176 1440 1720 9 52 133 407 3270 3990 12 7 504 616 4950 6030 15 88 556 645 5454 6325 21 Если при прокладке трубопровода имеются вертикальные участки с перепадами более чем 5метров то необходима установка масловозвратных петель на соответствующих вертикальных участках
