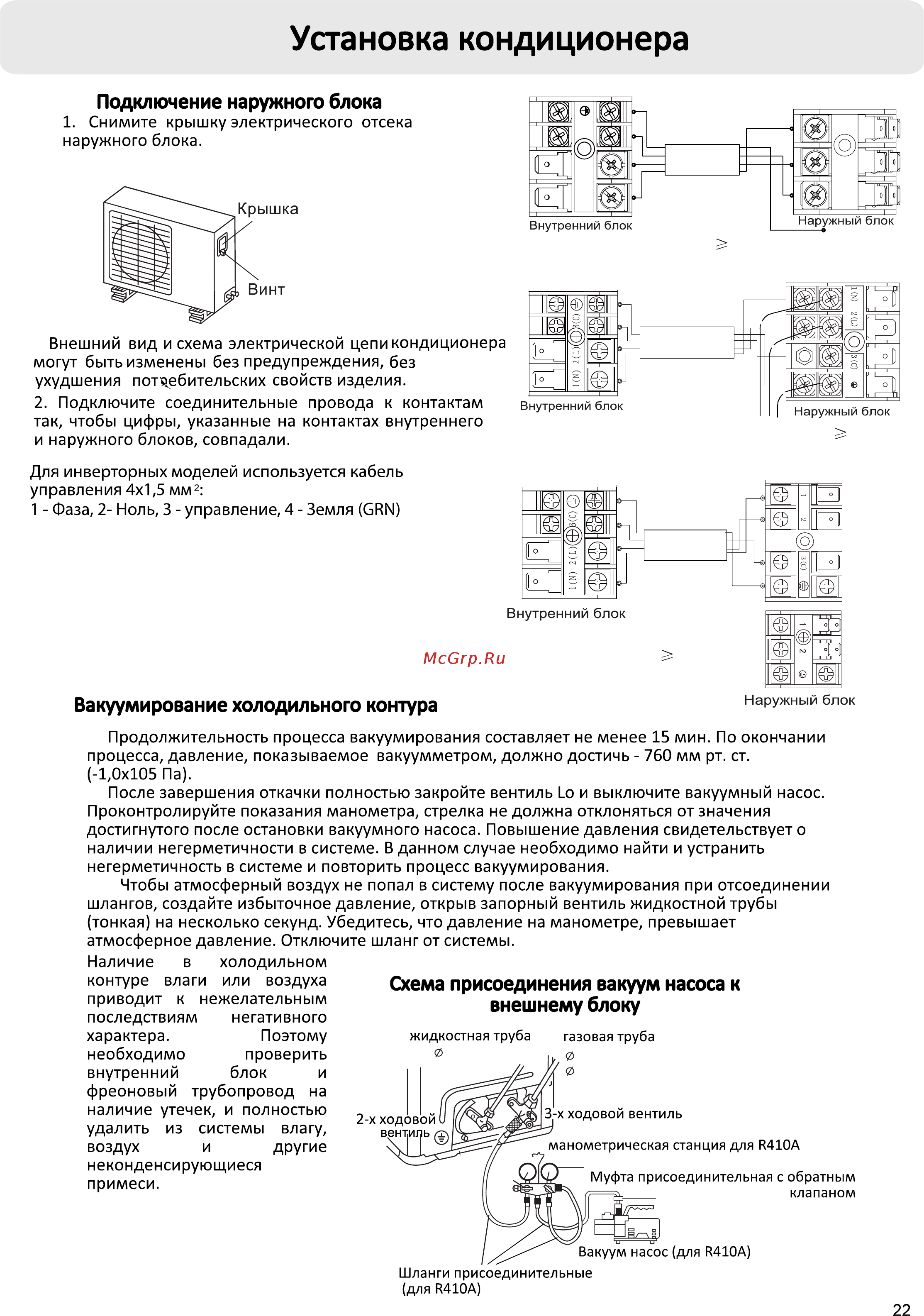

Установка кондиционера LEADER INVERTOR 7 9 12К Подключение наружного блока 1 Снимите крышку электрического отсека наружного блока Power cable è 3G1 5mm2 LEADER INVERTOR 18K Внешний вид и схема электрической цепи кондиционера могут быть изменены без предупреждения без ухудшения потребительских свойств изделия 2 Подключите соединительные провода к контактам так чтобы цифры указанные на контактах внутреннего и наружного блоков совпадали Для инверторных моделей используется кабель управления 4x1 5 мм2 1 Фаза 2 Ноль 3 управление 4 Земля СИМ Power cable 3G2 5mm2 LEADER INVERTOR 24К Вакуумирование холодильного контура Наружный блок Продолжительность процесса вакуумирования составляет не менее 15 мин По окончании процесса давление показываемое вакуумметром должно достичь 760 мм рт ст 1 0x105 Па После завершения откачки полностью закройте вентиль 1 0 и выключите вакуумный насос Проконтролируйте показания манометра стрелка не должна отклоняться от значения достигнутого после остановки вакуумного насоса Повышение давления свидетельствует о наличии негерметичности в системе В данном случае необходимо найти и устранить негерметичность в системе и повторить процесс вакуумирования Чтобы атмосферный воздух не попал в систему после вакуумирования при отсоединении шлангов создайте избыточное давление открыв запорный вентиль жидкостной трубы тонкая на несколько секунд Убедитесь что давление на манометре превышает атмосферное давление Отключите шланг от системы Наличие в холодильном контуре влаги или воздуха Схема присоединения вакуум насоса к приводит к нежелательным внешнему блоку последствиям негативного характера Поэтому жидкостная труба газовая труба необходимо проверить внутренний блок и фреоновый трубопровод на наличие утечек и полностью удалить из системы влагу воздух и другие неконденсирующиеся примеси Шланги присоединительные для К410А 22
