3. Нажмите кнопку , сначала откиньте и затем снимите переднюю панель.

4. Аккуратно снимите пластмассовое обрамление.

5. Вставьте до упора ключи в пазы на боковых поверхностях аппарата и извлеките проигрыватель из рамы, потянув

его на себя, затем отсоедините от него проводку.

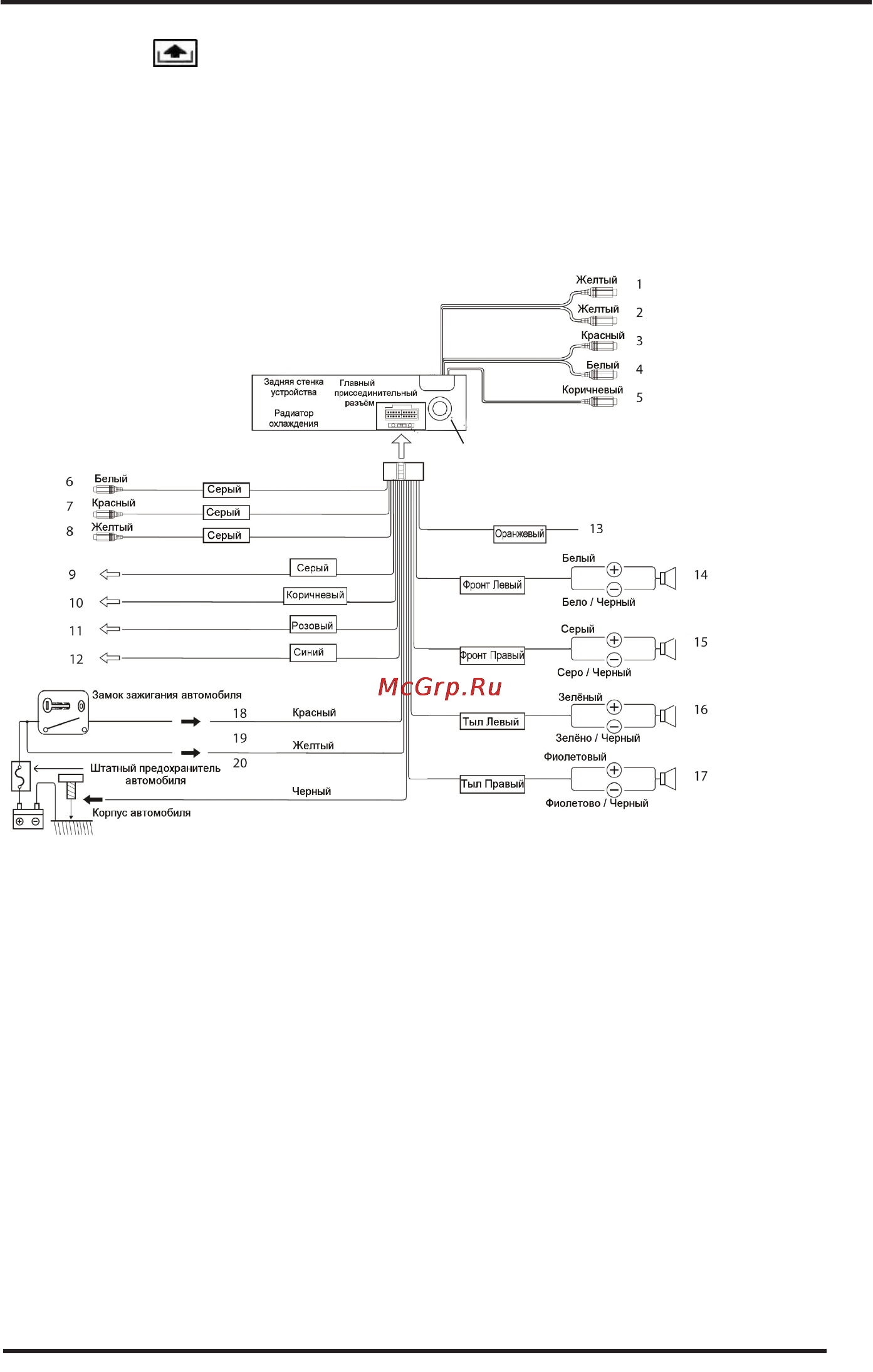

ПОДсОеДинениЯ

1. Видео вход (желтый разъём RCA)- надпись «Video In»

2. Видео вход камеры заднего вида (желтый разъём RCA) - надпись «BACKUP CAMERA INPUT»

3. Аудио вход – правый канал (красный разъём RCA)- надпись «AUN IN R CH»

4. Аудио вход – левый канал (белый разъём RCA)- надпись «AUN IN L CH»

5. Аудио выход для подключения сабвуфера (коричневый разъём RCA)- надпись «SUB.W»

6. Аудио выход – фронт, левый канал (серый провод, белый разъем RCA) - надпись «AUDIO OUT FRONT L»

7. Аудио выход – фронт, правый канал (серый провод, красный разъем RCA) - надпись «AUDIO OUT FRONT R»

8. Видео выход (серый провод, желтый разъем RCA) - надпись «VIDEO OUT»

9. Вход от выключателя стояночного тормоза (-) (серый провод)

10. Вход от выключателя фонарей задней скорости (+) (коричневый провод)

11. Выход управления включением усилителя (+) (розовый провод)

12. Выход управления включением антенны (+) (синий провод)

Вход антенны
