РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
•
SDD-3005
6
13. Вход от выключателя наружного света (+) (оранже-
вый провод)
14. Левый фронтальный динамик (белый провод (+),
бело/черный провод (-))
15. Правый фронтальный динамик (серый провод (+),
серо/черный провод (-))
16. Левый тыловой динамик (зеленый провод (+), зе-
лено/черный провод (-))
17. Правый тыловой динамик (фиолетовый (+), фиоле-
тово/черный провод (-))
18. Питание устройства, (+) при включенном зажига-
нии (красный провод)
19. Питание устройства, (+) постоянный (желтый про-
вод)
20. Питание устройства, корпус автомобиля (-) (черный
провод)
ПеРеДнЯЯ ПАнеЛЬ
Внимание! При установке передней панели следует дер-
жать её так, чтобы она была перпендикулярна лицевой
панели аппарата. В противном случае возможно по-
вреждение механизма откидывания передней панели.

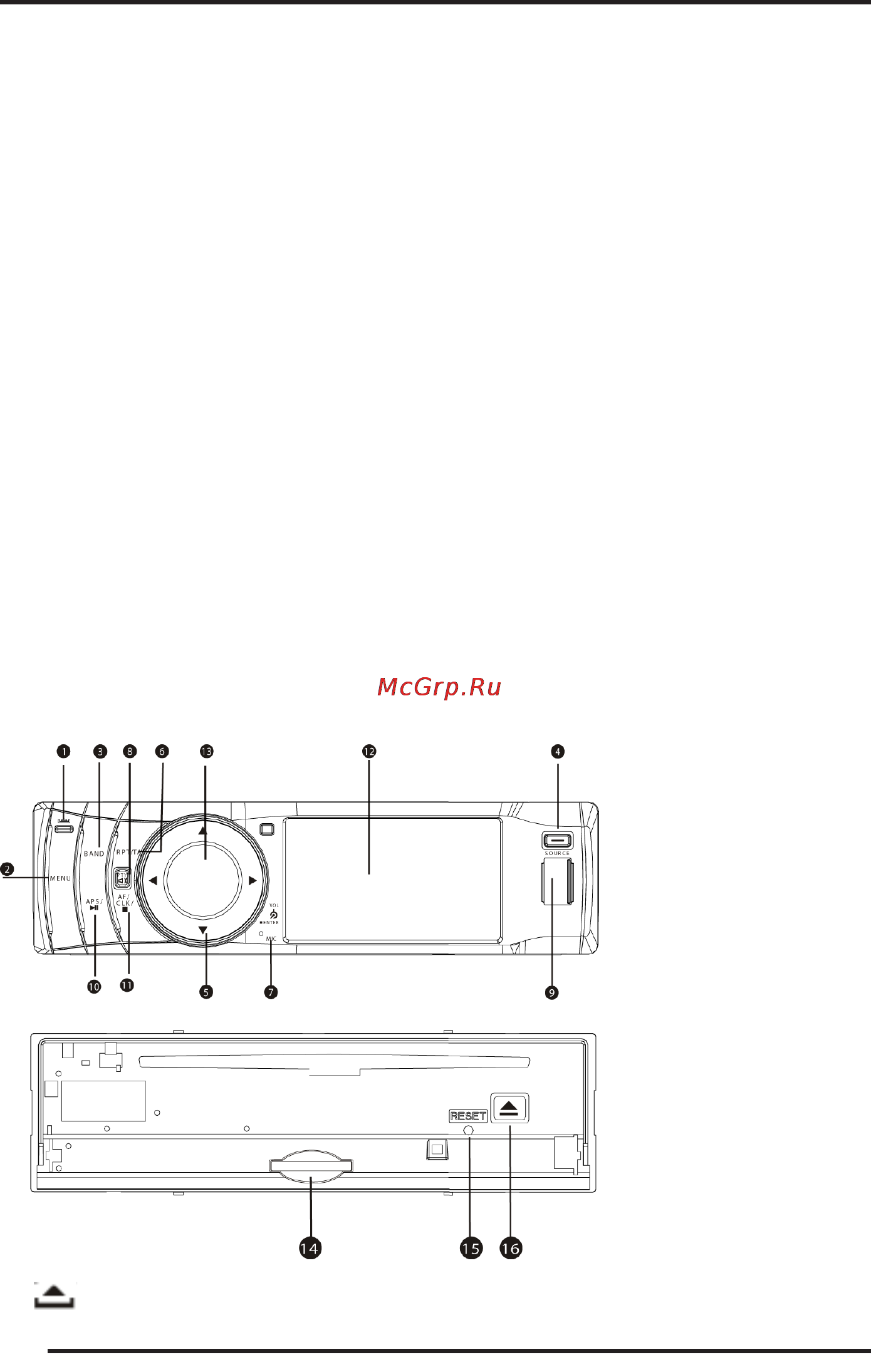

Кнопки передней панели
1. Кнопка снятия передней панели
2. MENU Кнопка вызова меню настроек
3. BAND Кнопка переключения диапазонов частот /
включения режима случайного порядка воспроиз-
ведения дорожек
4. SOURCE Кнопка включения/выключения аппарата /
выбора источника воспроизведения
5. D E FG Кнопки навигации
6. RPT/TA Кнопка включения режима повторного вос-
произведения / вызова информации о дорожном
движении
7. Микрофон
8. MUTE/PTY Кнопка мгновенного выключения звука /
выбора радиостанции по типу программ
9. USB разъем
10. APS/DU Кнопка начала воспроизведения / паузы /
сканирования и сохранения радиостанций
11. CLK/H/AF Кнопка вызова часов / остановки вос-
произведения / настройки на частоту с более силь-
ным сигналом
12. ЖК экран
13. Ручка регулировки громкости / кнопка включения
аппарата / подтверждения
14. Разъем для карт памяти SD/MMC
15. RESET Кнопка инициализации системы
16. Q Кнопка извлечения диска
•
