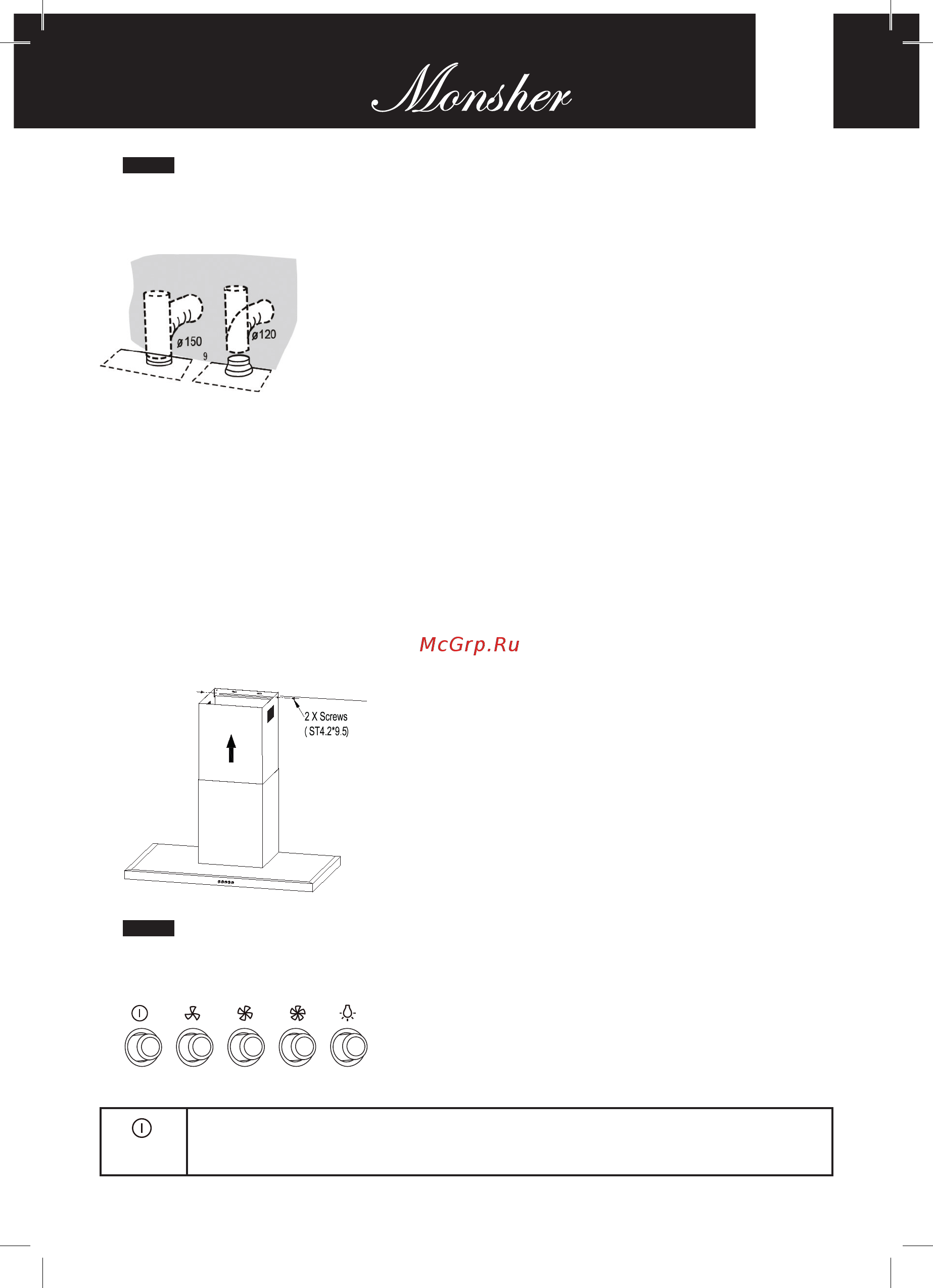

Русский
21
СОЕДИНЕНИЯ
СИСТЕМА УДАЛЕНИЯ ВОЗДУХА С ПРИСОЕДИНЕНИЕМ К ВОЗДУХОВОДУ
При установке вытяжки этого типа соедините ее с вы-
пускным коробом жесткой или гибкой трубой диаметром
150 или 120 мм (на выбор монтажника).
• Для присоединения трубы диаметром 120 мм вставьте
в выпускное отверстие корпуса вытяжки переходный
фланец 3.
• Закрепите трубу 4 соответствующими трубными зажимами (не входят в
комплект поставки).
• Извлеките угольные фильтры (при наличии).
Верхняя часть декоративного выпускного короба
• Вставьте верхнюю часть декоративного выпускного короба 2.2 в нижнюю
часть декоративного выпускного короба 2.1 и переместите вверх до
горизонтальной линии C.
• Соедините верхнюю часть декоративного выпускного короба 2.2 с крепежным
кронштейном выпускного короба 21 и зафиксируйте 2 винтами 12 .
C
ЭКСПЛУАТАЦИЯ
Регулировка скорости
ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ: Нажатие этой кнопки приводит к остано-
ву работы двигателя.
