![Daikin FTXC50A/RXC50A [11/26] Допустимая длина трубопровода](/img/pdf.png)
Daikin FTXC50A/RXC50A [11/26] Допустимая длина трубопровода
![Daikin FTXC50A/RXC50A [11/26] Допустимая длина трубопровода](/views2/1528731/page11/bgb.png)
7-10
*
Проконтролируйте добавление требуемого количества допо лнительного хладагента. Невыполнение данного требования чревато
ухудшением качества функционирования.
Примечание: Количество предварительно заправленного хладагента в наружном блоке предназначено для трубопровода
длиной не более 7,5м.

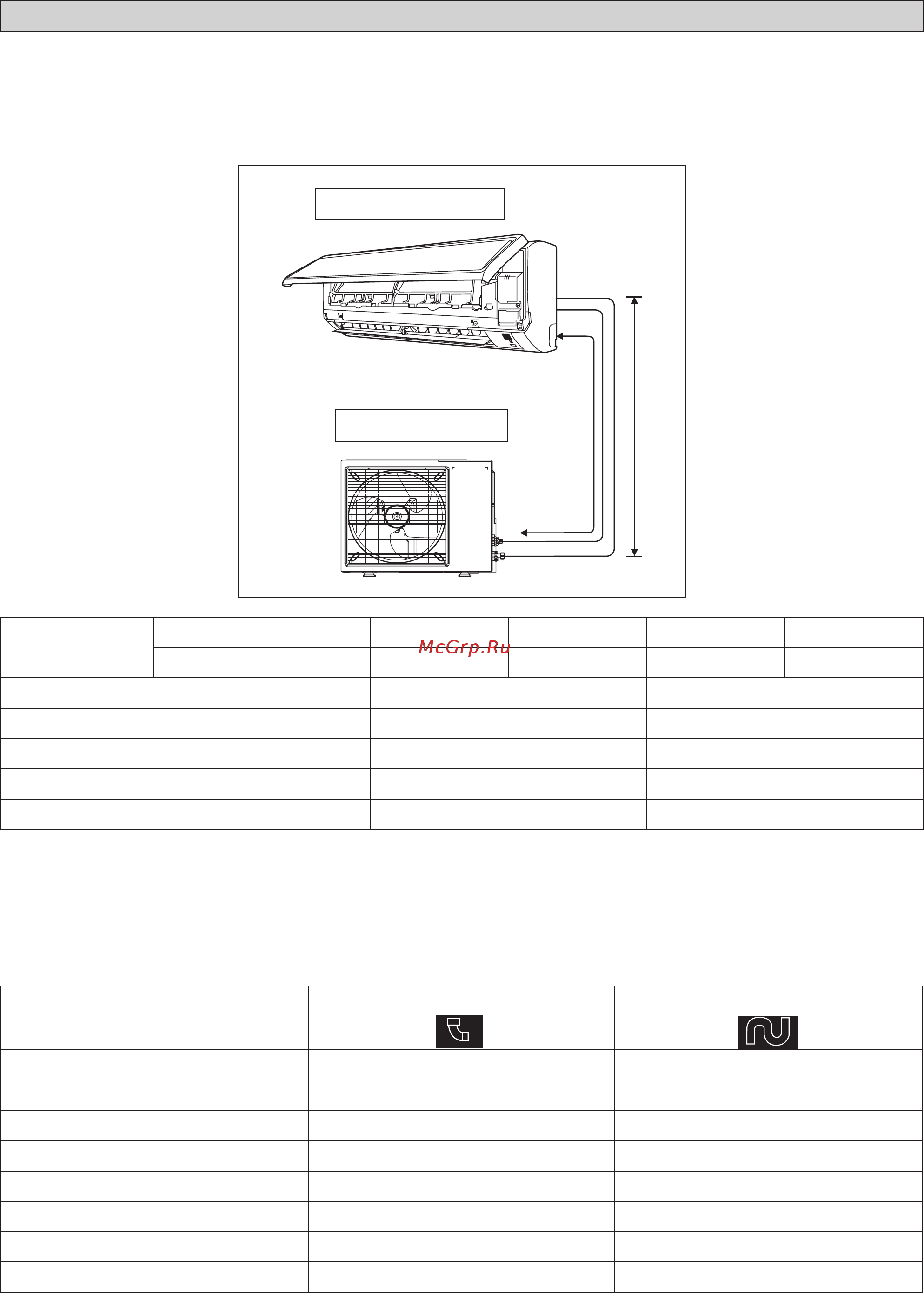

Допустимая длина трубопровода
Если трубопровод слишком длинный, это скажется на производительности и надежности системы. При
возрастании количества колен увеличивается сопротивление хладагенту, что уменьшает охлаждающую
способность. В результате может выйти со строя компрессор. Следует всегда выбирать самые короткие
варианты прокладки и соблюдать представленные ниже рекомендации:
ПРОВЕДЕНИЕ ТРУБОПРОВОДОВ ХЛАДАГЕНТА
Модель
Комнатный
(FTXC)
25 35 50 60
Наружный
(RXC)
25 35 50 60
Mин. допустимая длина (L), м
33
Maкс. допустимая длина (L), м
20 30
Максимальная допустимое поднятие (E), м
15 15
Размер Трубы Для Газа, мм / (дюймах)
9,52 (3/8") 12,70 (1/2")
Размер Трубы Для Жидкости, мм / (дюймах)
6,35 (1/4") 6,35 (1/4")
Комнатного блок
Наружный блок
Эквивалентная длина для различных фитингов (метр)
Размер Трубы
L совместной Ловушке изгиб
3/8" (OD9,52mm) 0,18 1,3
1/2" (OD12,7mm) 0,20 1,5
5/8" (OD15,9mm) 0,25 2,0
3/4" (OD19,1mm) 0,35 2,4
7/8" (OD22,2mm) 0,40 3,0
1" (OD25,4mm) 0,45 3,4
1 1/8" (OD28,6mm) 0,50 3,7
1 3/8" (OD34,9mm) 0,60 4,4
Примечания:
Эквивалентная длина трубопроводов получается с фактической длины газопровода
90° изгиб трубы эквивалентно L сустава.
1.
2.
LE
Изгибы следует выполнять осторожно, чтобы не сломать трубу. Для сгибания по возможности используйте трубогибочное
оборудование.
7 IM-3WMYJ(R)-0816(0)-DAIKIN-RU-10 107 IM-3WMYJ(R)-0816(0)-DAIKIN-RU-10 10 12/22/16 10:58:37 AM12/22/16 10:58:37 AM
