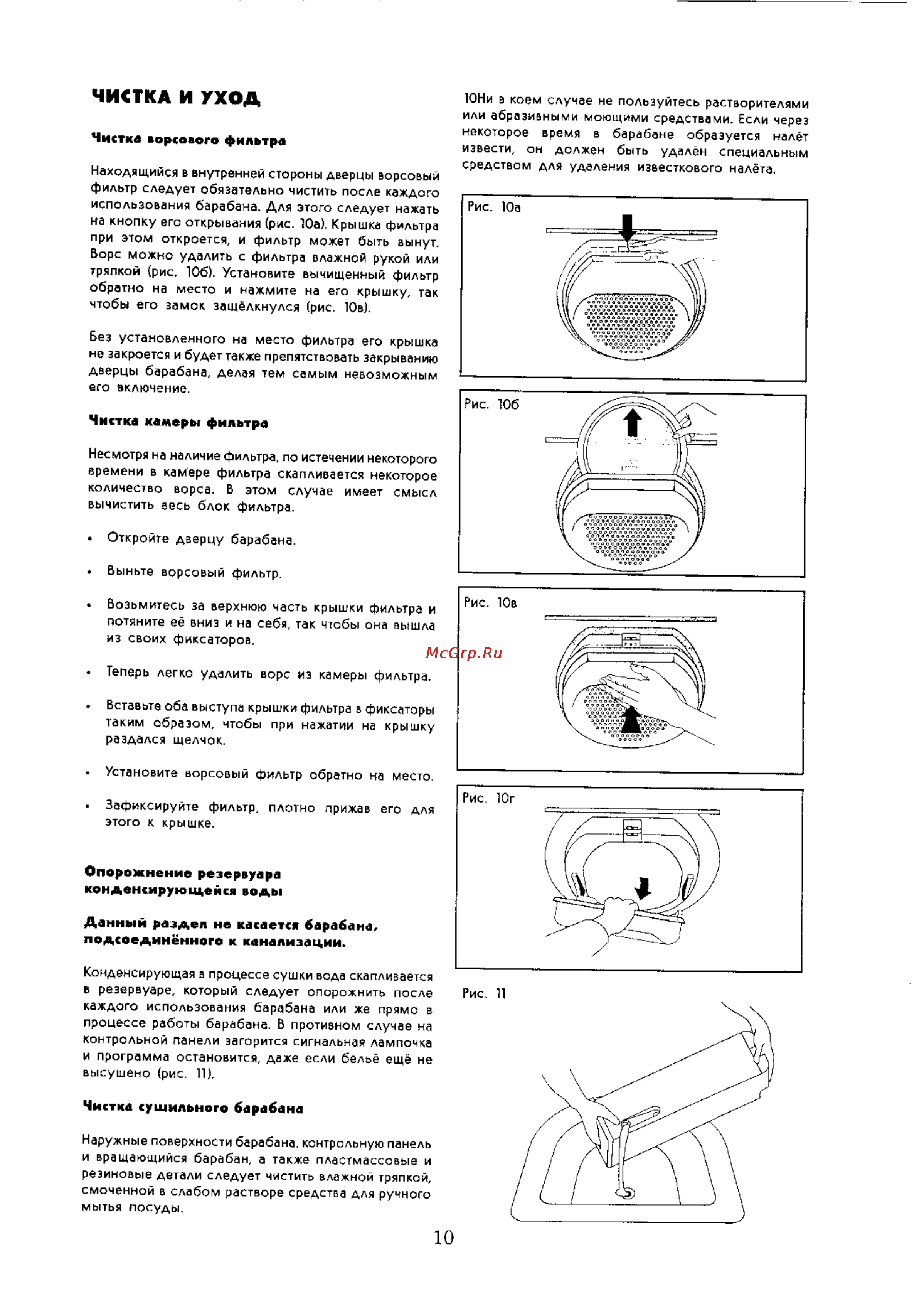

ЧИСТКА И УХОД Чистке ворсового фильтра Находящийся в внутренней стороны дверцы ворсовый фильтр следует обязательно чистить после каждого использования барабана Для этого следует нажать на кнопку его открывания рис 10а Крышка фильтра при этом откроется и фильтр может быть вынут Ворс можно удалить с фильтра влажной рукой или тряпкой рис Юб Установите вычищенный фильтр обратно на место и нажмите на его крышку так чтобы его замок защёлкнулся рис Юв Без установленного на место фильтра его крышка не закроется и будет также препятствовать закрыванию дверцы барабана делая тем самым невозможным его включение Чистка камеры фильтра Несмотря на наличие фильтра по истечении некоторого времени в камере фильтра скапливается некоторое количество ворса В этом случае имеет смысл вычистить весь блок фильтра Откройте дверцу барабана Выньте ворсовый фильтр Возьмитесь за верхнюю часть крышки фильтра и потяните её вниз и на себя так чтобы она вышла из своих фиксаторов Теперь легко удалить ворс из камеры фильтра Вставьте оба выступа крышки фильтра в фиксаторы таким образом чтобы при нажатии на крышку раздался щелчок Установите ворсовый фильтр обратно на место Зафиксируйте фильтр плотно прижав его для этого к крышке Опорожнение резервуара конденсирующейся воды Данный раздел не касается барабана подсоединённого к канализации Конденсирующая в процессе сушки вода скапливается в резервуаре который следует опорожнить после каждого использования барабана или же прямо в процессе работы барабана В противном случае на контрольной панели загорится сигнальная лампочка и программа остановится даже если бельё ещё не высушено рис 11 Чистка сушильного барабана Наружные поверхности барабана контрольную панель и вращающийся барабан а также пластмассовые и резиновые детали следует чистить влажной тряпкой смоченной в слабом растворе средства для ручного мытья посуды 10 ЮНи в коем случае не пользуйтесь растворителями или абразивными моющими средствами Если через некоторое время в барабане образуется налёт извести он должен быть удалён специальным средством для удаления известкового налёта
