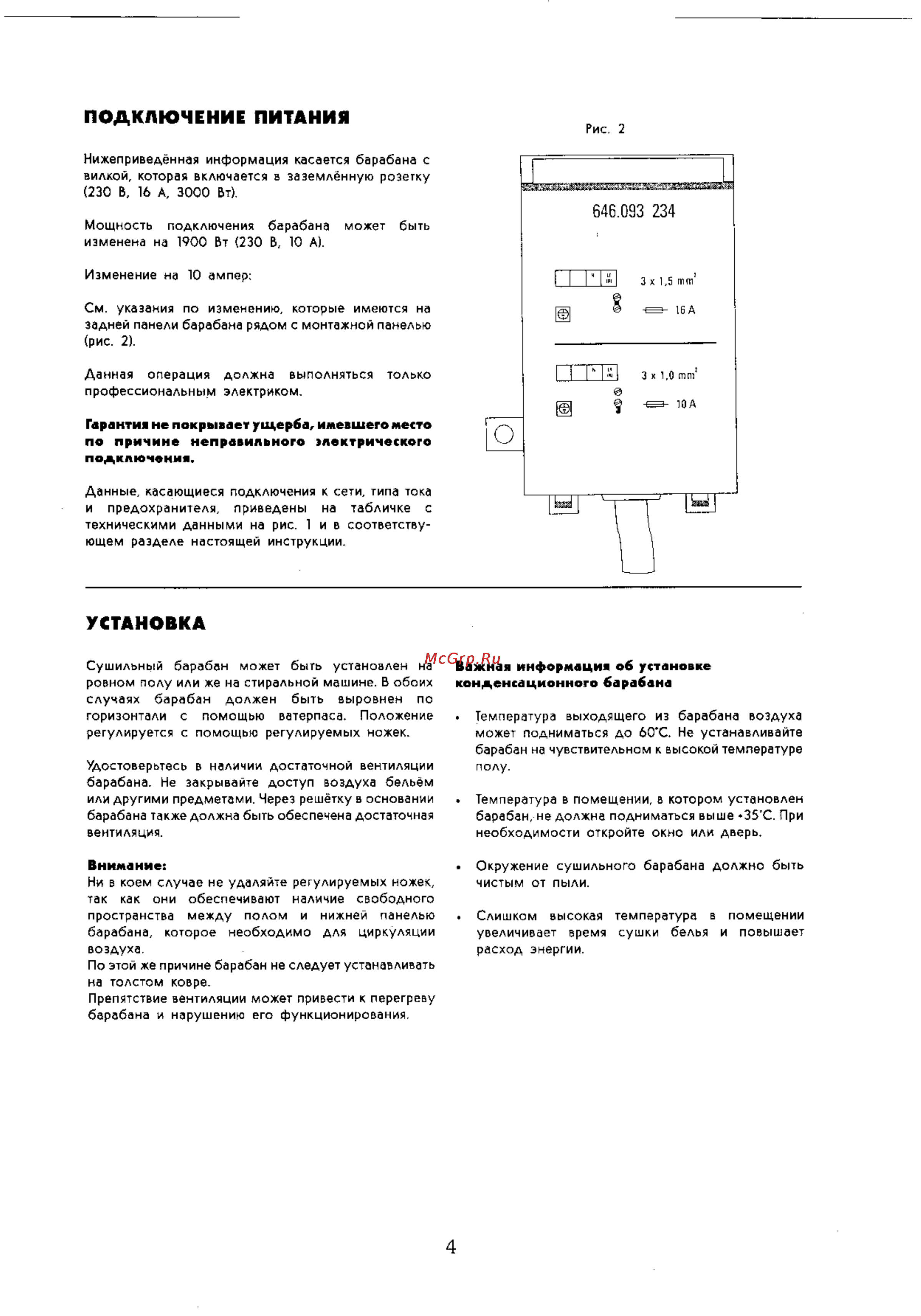

ПОДКЛЮЧЕНИЕ ПИТАНИЯ Нижеприведённая информация касается барабана с вилкой которая включается в заземлённую розетку 230 В 16 А 3000 Вт Мощность подключения барабана изменена на 1900 Вт 230 В 10 А может быть Изменение на 10 ампер См указания по изменению которые имеются на задней панели барабана рядом с монтажной панелью рис 2 Данная операция должна выполняться профессиональным электриком только Гарантия не покрывает ущерба имевшего место по причине неправильного электрического подключения Данные касающиеся подключения к сети типа тока и предохранителя приведены на табличке с техническими данными на рис 1 и в соответству ющем разделе настоящей инструкции УСТАНОВКА Сушильный барабан может быть установлен на ровном полу или же на стиральной машине В обоих случаях барабан должен быть выровнен по горизонтали с помощью ватерпаса Положение регулируется с помощью регулируемых ножек Важная информация об установке конденсационного барабана Температура выходящего из барабана воздуха может подниматься до 60 С Не устанавливайте барабан на чувствительном к высокой температуре полу Удостоверьтесь в наличии достаточной вентиляции барабана Не закрывайте доступ воздуха бельём или другими предметами Через решётку в основании барабана также должна быть обеспечена достаточная вентиляция Температура в помещении в котором установлен барабан не должна подниматься выше 35 С При необходимости откройте окно или дверь Внимание Окружение сушильного чистым от пыли Слишком высокая температура в помещении увеличивает время сушки белья и повышает расход энергии Ни в коем случае не удаляйте регулируемых ножек так как они обеспечивают наличие свободного пространства между полом и нижней панелью барабана которое необходимо для циркуляции воздуха По этой же причине барабан не следует устанавливать на толстом ковре Препятствие вентиляции может привести к перегреву барабана и нарушению его функционирования 4 барабана должно быть
