7

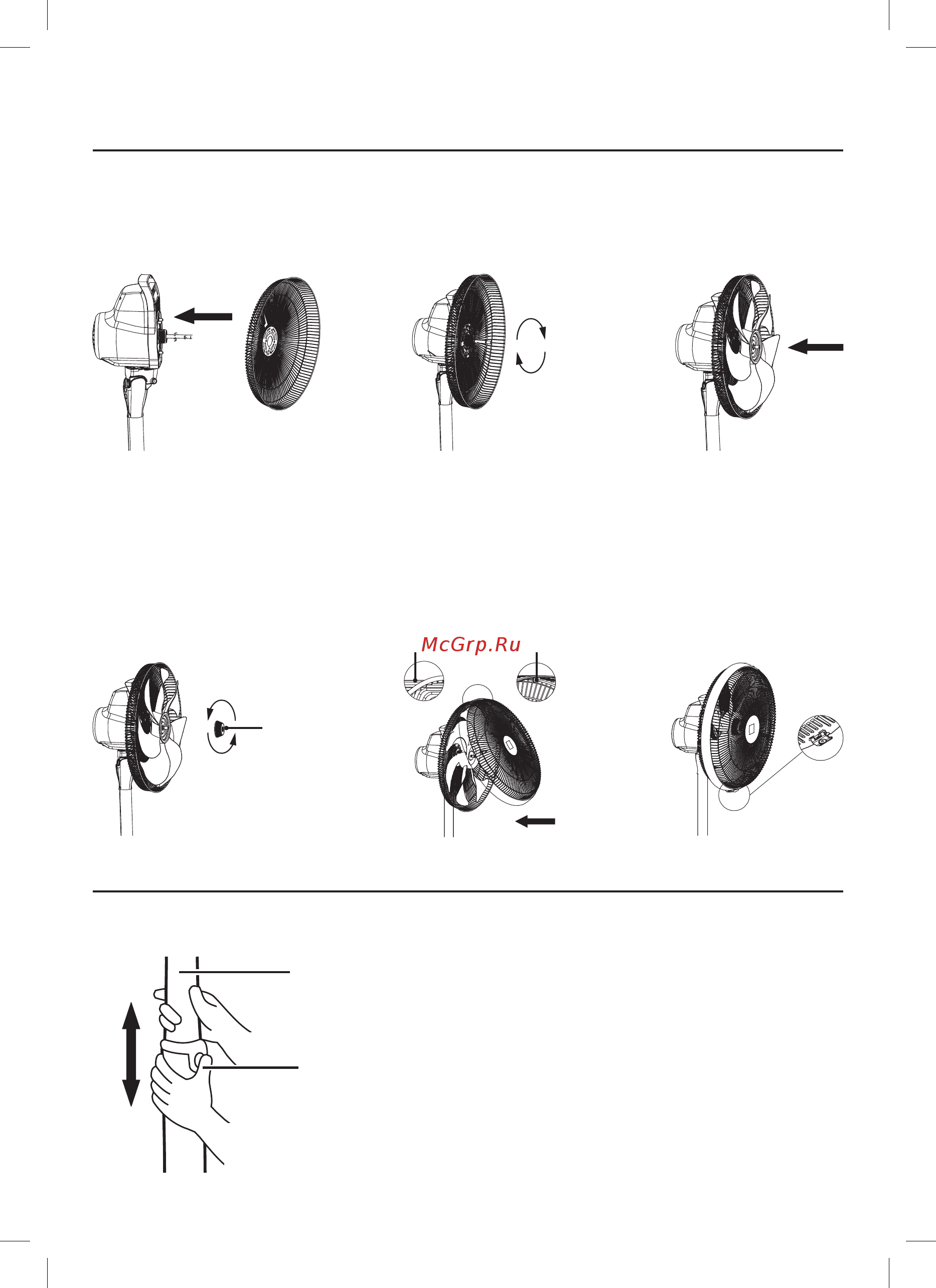

СБОРКА
1. Установите заднюю решетку,
поместив ее на 3 спицы с
передней стороны крышки
мотора.
2. Зафиксируйте заднюю
решетку при помощи гайки
крепления, закрутив ее по
часовой стрелке.
3. Затем установите лопасти
вентилятора на ось мотора
до упора. Ось мотора должна
точно входить в паз на
лопастном блоке.
4. Против часовой стрелки
прикрутите гайку крепления
лопастей к оси мотора и
надежно затяните ее.
5. Закрепите фиксатор
передней решетки в верхней
части задней решетки,
плотно зафиксируйте обод
вокруг задней решетки
и убедитесь в том, что
передняя и задняя решетки
полностью совпали.
6. Установите зажим решетки
под ободом передней
решетки и зафиксируйте
зажимным винтом.
РЕГУЛИРОВКА ПО ВЫСОТЕ
— Нажмите и удерживайте кнопку регулировки
до достижения необходимой высоты, затем
ослабьте кнопку.
— Рекомендуем не выкидывать упаковочную
коробку. Ее можно использовать для хранения
устройства.
— Не нажимайте на Кнопку регулировки высоты
при снятии упаковки.
— При перемещении вентилятора убедитесь, что
защитный кожух вентилятора надежно закре-
плен. В противном случае это может привести к
травме или повреждению устройства.
— Не перемещайте вентилятор до полной оста-
новки вращения лопастей.
Гайка крепления
лопастей
Стойка
Кнопка регулировки
высоты
Фиксатор Фиксатор
