AOC Q3279VWF [12/62] Подключение монитора

Подключение монитора

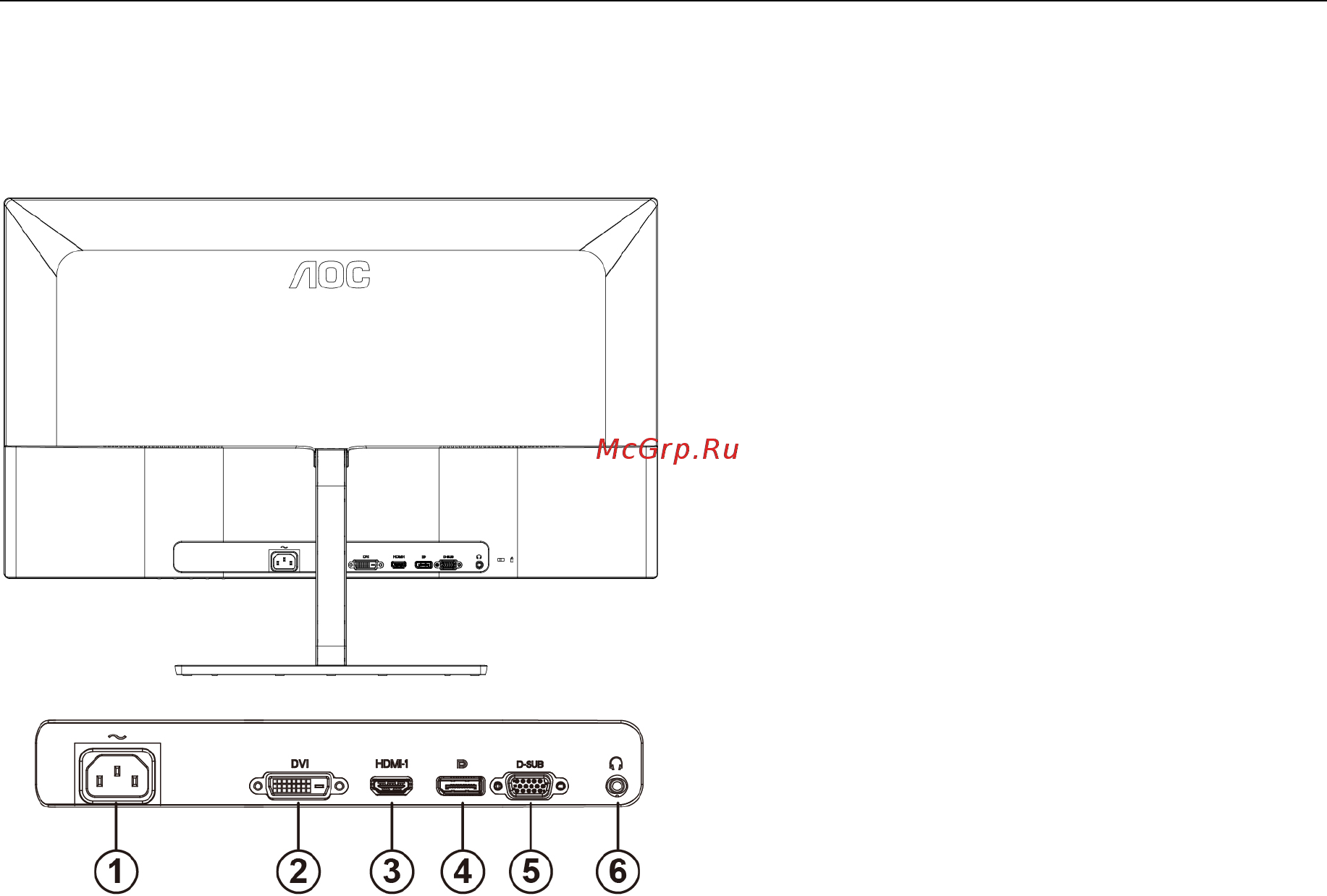

Кабельные разъемы на задней стенке монитора для подключения к компьютеру

1 Электропитание

2 Двухканальный порт DVI Dual-Link

3 Порт HDMI

4 DisplayPort

5 D-SUB

6 Гнездо для наушников

Для защиты оборудования следует всегда отключать ПК и ЖК-монитор перед подключением кабелей.

1 Подключите кабель питания к разъему питания переменного тока на задней панели монитора.

2 (Вариант для видеокарты с портом DVI.) Подключите один конец кабеля DVI к разъему на задней

панели монитора, а другой конец — к порту DVI компьютера.

3 (Вариант для видеокарты с портом HDMI.) Подключите один конец кабеля HDMI к разъему на задней

панели монитора, а другой конец — к порту HDMI компьютера.

4 (Вариант для видеокарты с портом DP.) Подключите один конец кабеля DP к разъему на задней панели

монитора, а другой конец — к порту DP компьютера.

5 Подключите один конец кабеля D-Sub к разъему на задней панели монитора, а другой конец — к порту

D-Sub компьютера.

6 Включить монитор и компьютер.

7 Поддерживаемые видеоразрешения:

(1) VGA: 1920x1080 при 60 Гц (максимальное)

(2) DVI Dual-Link: 2560x1440 при 60 Гц (максимальное)

(3) HDMI/DP: 2560x1440 при 75 Гц (максимальное)

В случае, если на мониторе отображается изображение, процесс установки завершен. Если изображение не

отображается, см. раздел по поиску и устранению неисправностей.
