Miele T 4809 Ci [44/64] Ïîäãîòîâêà ëèöåâîé ïàíåëè 44

Лицевая панель других

фирм-изготовителей

Подготовка лицевой панели

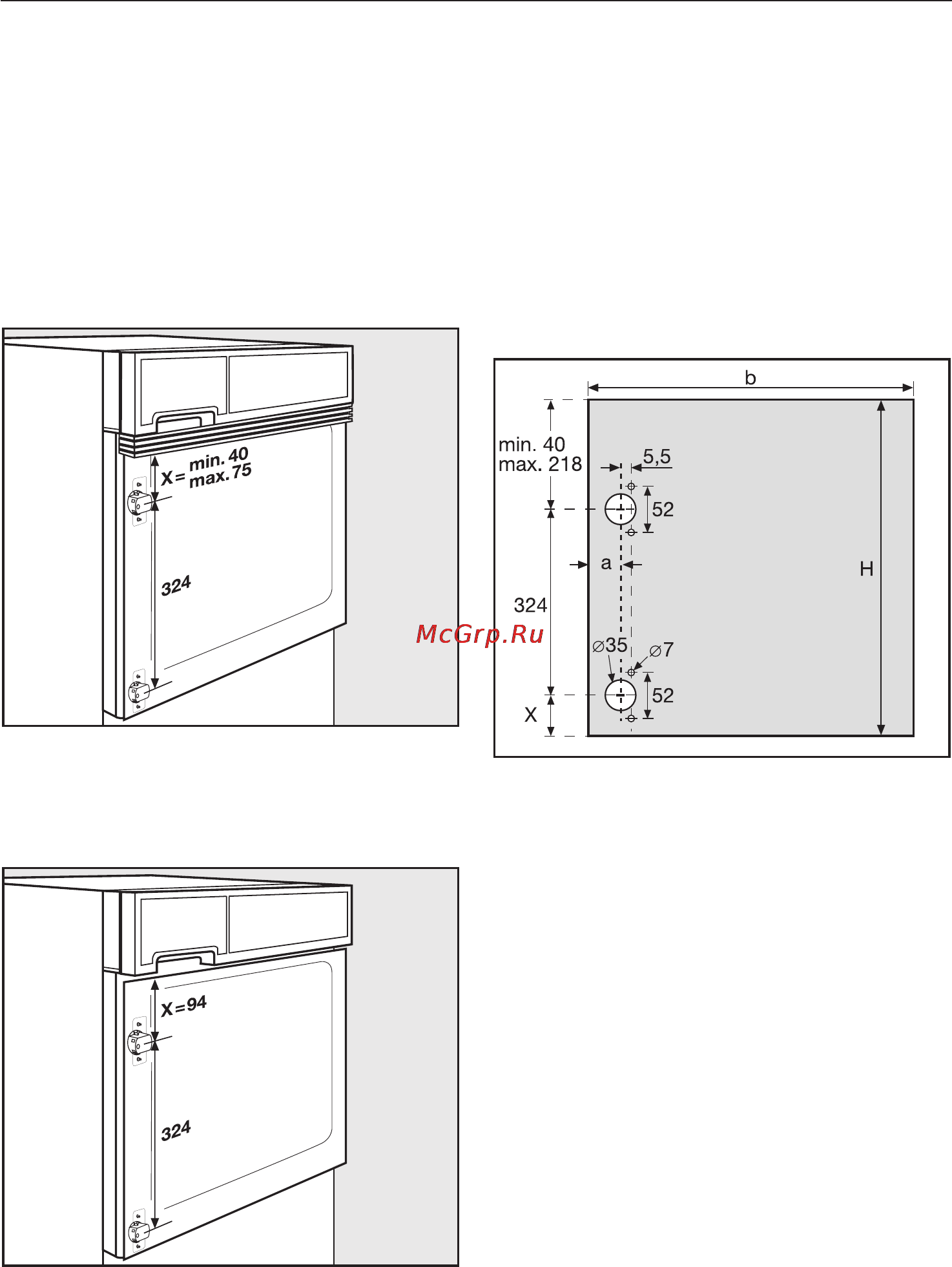

A Сначала определите расстояние X

для сверления отверстий шарнир

ного корпуса.

–

с комплектом накладок:

– без комплекта накладок:

(лицевая панель должна быть соот

ветственно выше)

B Отметьте оба отверстия шарнирно

го корпуса и четыре маленьких от

верстия в соответствии с черте

жом.

Относится только к дверному

упору слева

–

лицевая панель лежит на сторо

не с декором, верхний край вни

зу:

с увеличением ширины (b) должен

увеличиваться размер a

b = 592 мм N a = 21,5 мм

b = 593 мм N a = 22,0 мм

b = 594 мм N a = 22,5 мм

b = 595 мм N a = 23,0 мм

b = 596 мм N a = 23,5 мм

Высота H лицевой панели соотносит

ся с высотой дверец соседних шка

фов.

Установка и подключение
