Miele T 4809 Ci [49/64] Установка и подключение

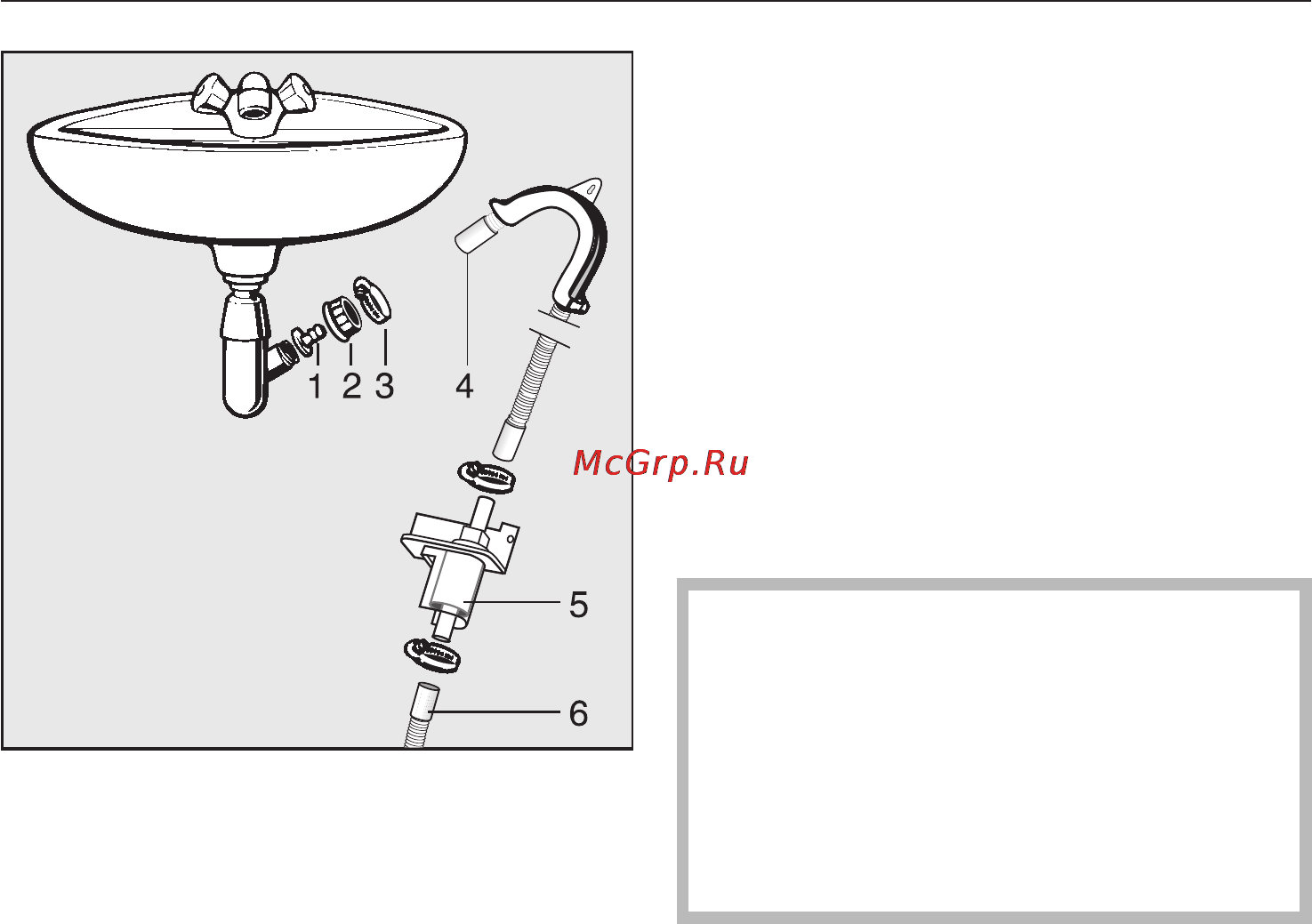

1 Адаптер

2 Накидная гайка

3 Хомут шланга

4 Удлинитель шланга

(принадлежность)

5 Обратный клапан

(принадлежность)

6 Сливной шланг сушильной машины

Установите на сифон раковины

адаптер 1 с накидной гайкой сифо

на 2.

Как правило, накидная гайка осна

щена шайбой, которую Вам нужно

снять.

Вставьте конец удлинителя шланга

4 в адаптер 1.

Затяните отверткой до отказа хо-

мут шланга 3 непосредственно за

накидной гайкой.

Обратный клапан 5 должен

быть смонтирован только в верти-

кальном или слегка наклонном по-

ложении (см. рисунок). При уста-

новке клапана в горизонтальном

положении не будет гарантирована

его правильная работа!

^ Выполните монтаж обратного кла-

пана 5 у сливного шланга 6 сушиль-

ной машины (учитывайте направ-

ление, см. рисунок!).

Закрепите обратный клапан хомута

ми шланга (принадлежности).

Установка и подключение
