54

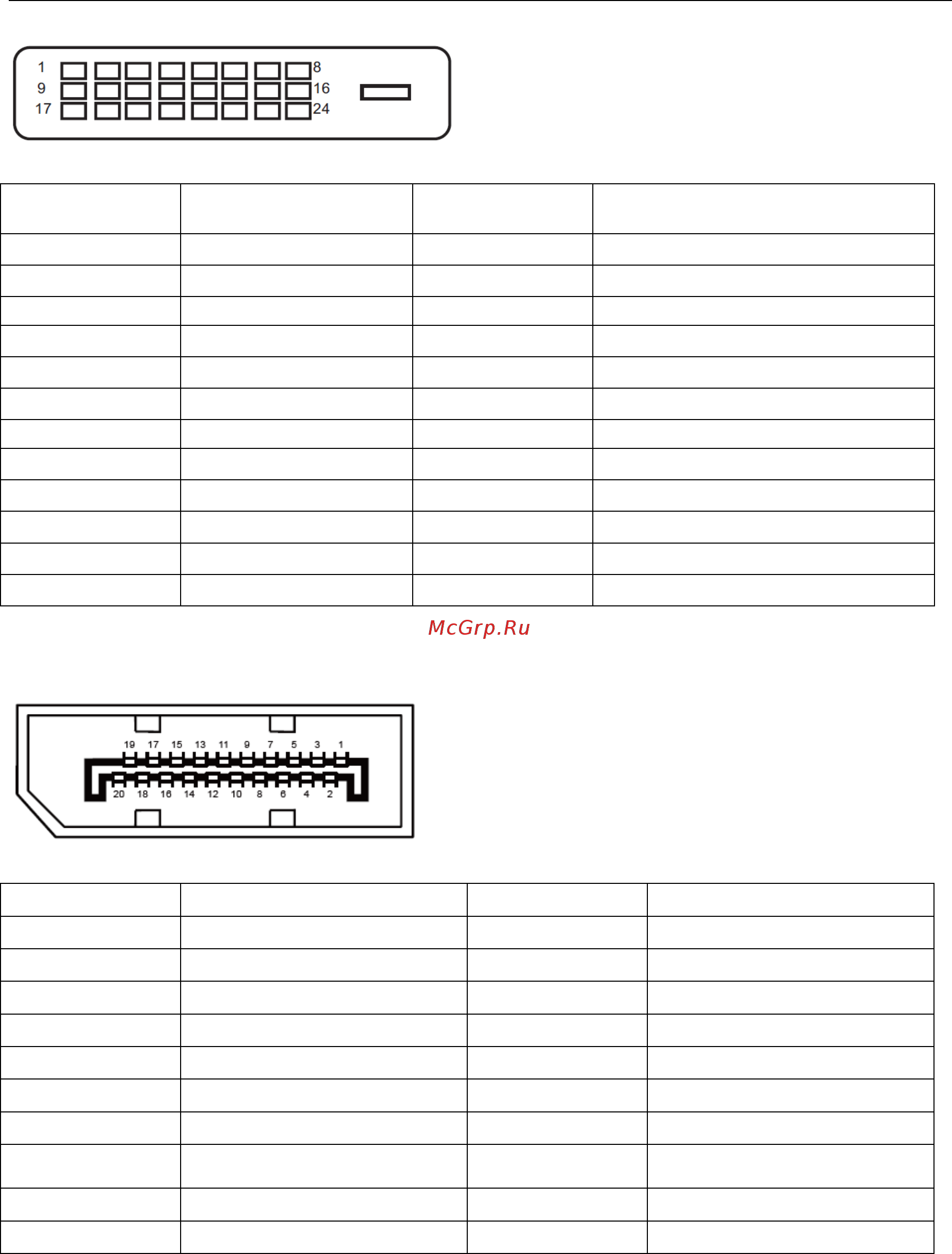

24-контактный кабель для передачи сигналов цветного изображения
Номерконтакта
Наименование
сигнала
Номерконтакта
Наименование сигнала
1
Данные TMDS 2－
13
Данные TMDS 3＋
2
Данные TMDS 2＋
14
Питание +5 В
3
Экран данных 2/4
15
Земля (для +5 В)
4
Данные TMDS 4－
16
Обнаружение"горячего"подключения
5
Данные TMDS 4＋
17
Данные TMDS 0－
6
Тактовый сигнал DDC
18
Данные TMDS 0＋
7
Данные DDC
19
Экран данных 0/5
8
Не исп.
20
Данные TMDS 5－
9
Данные TMDS 1－
21
Данные TMDS 5＋
10
Данные TMDS 1＋
22
Экран тактовогосигнала TMDS
11
Экран данных 1/3
23
Тактовый сигналTMDS＋
12
Данные TMDS 3－
24
Тактовый сигналTMDS－
20-контактный кабель для передачи сигналов цветного изображения
Номерконтакта
Наименование сигнала
Номерконтакта
Наименование сигнала
1
ML_Lane 3 (n)
11
ЗЕМЛЯ
2
ЗЕМЛЯ
12
ML_Lane 0 (p)
3
ML_Lane 3 (p)
13
КОНФИГ1
4
ML_Lane 2 (n)
14
КОНФИГ2
5
ЗЕМЛЯ
15
AUX_CH(p)
6
ML_Lane 2 (p)
16
ЗЕМЛЯ
7
ML_Lane 1 (n)
17
AUX_CH(n)
8
ЗЕМЛЯ
18
Определение "горячего"
подключения
9
ML_Lane 1 (p)
19
Возврат DP_PWR
10
ML_Lane 0 (n)
20
DP_PWR
