AOC 22E1D [53/70] Назначение контактов
![AOC 22E1D [53/70] Назначение контактов](/views2/1530123/page53/bg35.png)
53

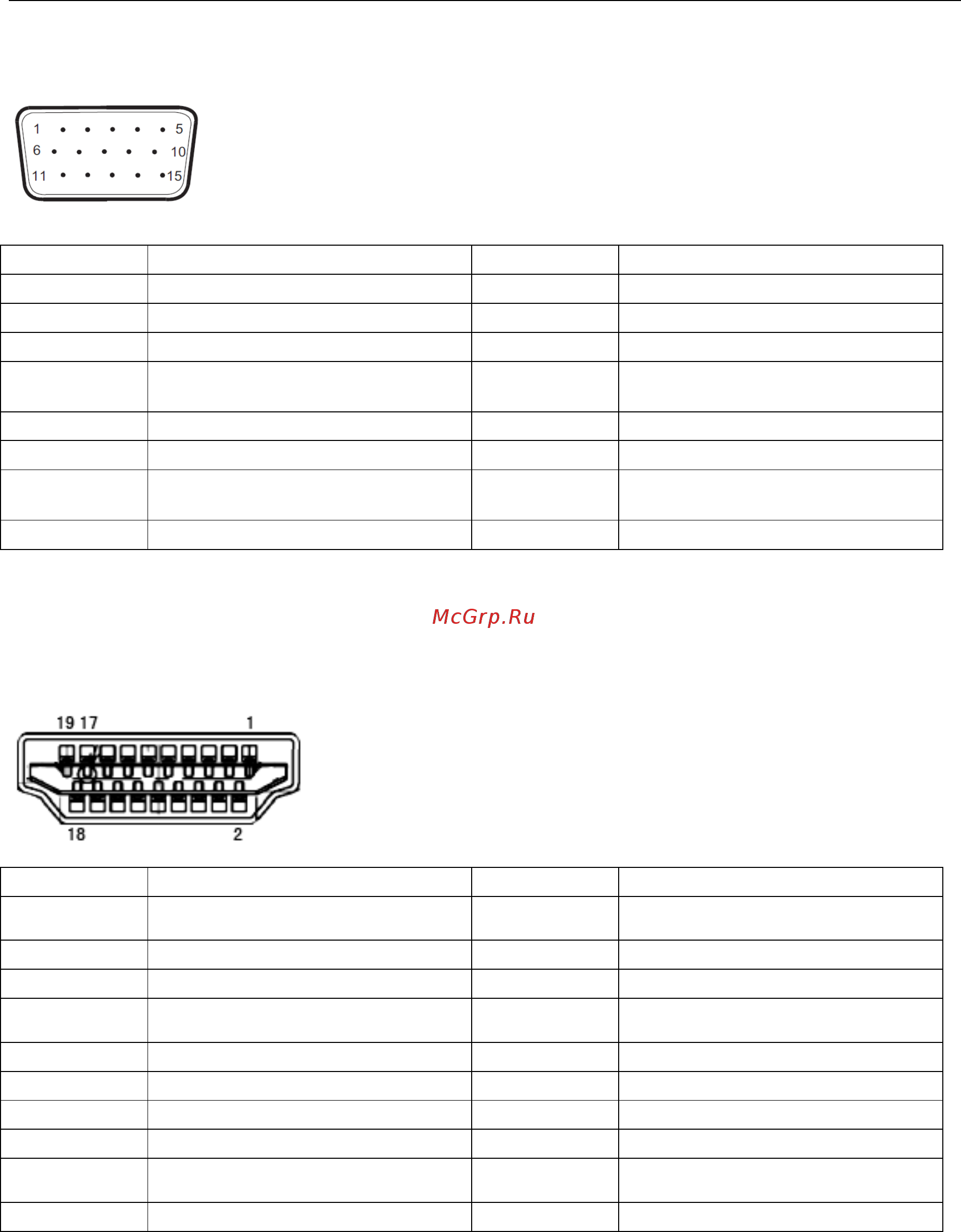

Назначение контактов
15-контактный кабель для передачи сигналов цветного изображения
№ контакта
Наименование сигнала
№ контакта
Наименование сигнала
1
Видео-красный
9
+5 В
2
Видео-зеленый
10
Земля
3
Видео-синий
11
Не задействован
4
Не задействован
12
Последовательная передача
DDC-данных
5
Определение кабеля
13
Горизонтальная синхронизация
6
ЗЕМЛЯ-КРАСНЫЙ
14
Вертикальная синхронизация
7
ЗЕМЛЯ-ЗЕЛЕНЫЙ
15
Последовательная
DDC-синхронизация
8
ЗЕМЛЯ-СИНИЙ
19-контактный кабель для передачи сигналов цветного изображения
№ контакта
Наименование сигнала
№ контакта
Наименование сигнала
1
Данные TMDS 2＋
11
Экранирование
TMDS-синхронизации
2
Данные TMDS 2 экранирование
12
TMDS-синхронизация
3
Данные TMDS 2
13
CEC
4
Данные TMDS 1 +
14
Зарезервировано (не
задействован на устройстве)
5
Данные TMDS 1 экранирование
15
SCL
6
Данные TMDS 1
16
SDA
7
Данные TMDS 0＋
17
Земля DDC/CEC
8
Данные TMDS 0 экранирование
18
Питание +5 В
9
Данные TMDS 0
19
Определение «горячего»
подключения
10
TMDS-синхронизация +
