5
• Не устанавливайте принтер на неустойчивых основаниях или
наклонных полах, а также в местах, подверженных сильной
вибрации, поскольку это может вызвать падение или
опрокидывание принтера и стать причиной травм.
ВАЖНО
Не устанавливайте принтер в перечисленных ниже местах,
поскольку это может привести к повреждению принтера.
- В помещениях, где могут резко колебаться температура и/или
влажность или имеется опасность образования конденсата
- В плохо проветриваемом помещении
- Рядом с оборудованием, генерирующем магнитные или
электромагнитные волны
- В помещениях, где могут происходить химические реакции,
например, в лабораториях
- В местах с концентрацией солей, скоплением агрессивных
(например, аммиака) или токсичных газов
- На основании, которое может деформироваться от веса принтера
и дополнительного оборудования или там, где принтер оказывается
в углублении (например, на ковре или циновке)

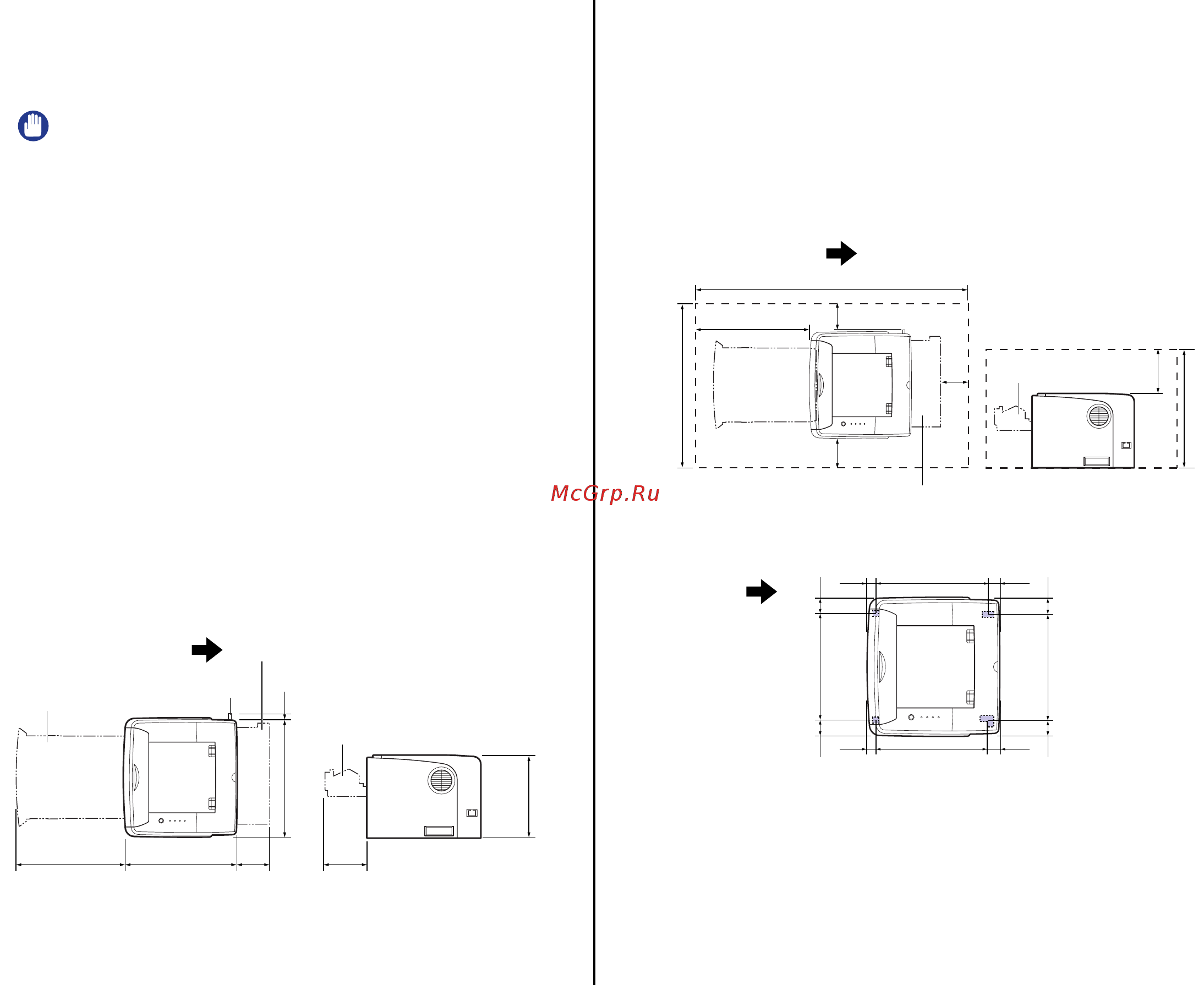

Размеры принтера
Размеры каждой детали принтера показаны на следующих рисунках.
Дополнительные сведения о размерах принтера с установленным
дополнительным устройством подачи бумаги см. в разделе "Установка
устройства подачи бумаги" на стр. 39.
Свободное пространство для установки
Выберите такое место для установки, где будет доступен следующий
объем свободного пространства вокруг принтера, и на такой поверхности,
которая выдержит вес принтера. Размеры свободного пространства,
необходимого вокруг частей, и расположение ножек следующие.
Дополнительные сведения о необходимом пространстве для установки
принтера с установленным дополнительным устройством подачи бумаги
см. в разделе "Установка устройства подачи бумаги" на стр. 39.
Передняя поверхность
383,5 375,7 88 114,2
369,7 23,4
257,7
(мм)
Кассета для бумаги
Крышка выбора выходного лотка
Передняя крышка
Крышка гнезда
расширения
(мм)
100
100 100
1063,7
500
569,7
200
Кассета
для бумаги
457,7
Крышка выбора выходного лотка
Передняя крышка
Передняя поверхность
• Необходимое пространство для установки
• Расположение ножек
Передняя
поверхность
(mm)
26,7 294 40,3
26,7 305,8 28,5
42,7282,444,6
41,927651,8
Высота передних ножек - 7,8 мм, а площадь их верхней поверхности - 12 кв. мм.
Высота задних ножек - 7,8 мм, их левая верхняя поверхность имеет
прямоугольную форму с размерами 21,7 х 40 мм, а правая верхняя поверхность
имеет Г-образную форму с размерами 31,7 х 40 мм.
