Проверьте информацию на экране, чтобы убедиться, что выполнили все необходимые операции, и щёлкните по

кнопке Start Pointing (Начать наведение).

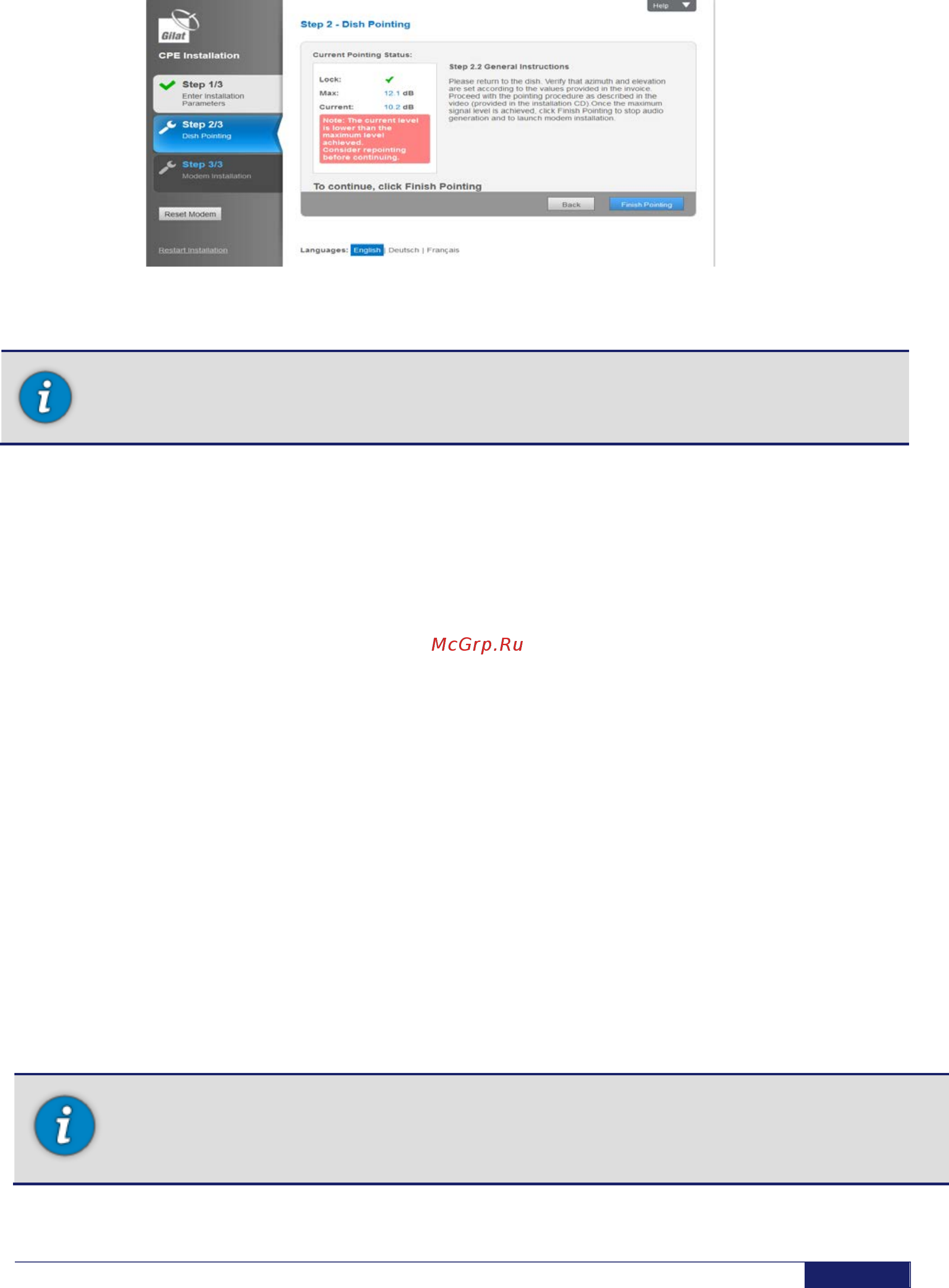

Рис. 36. Подготовка к наведению антенны, страница 2

Терминал готов реагировать на изменения мощности сигнала, которые будут возникать при наведении антенны.

Если номинальный азимут установлен верно, сигнал может быть сразу зафиксирован (Locked).

Теперь можно перейти от ПК к месту, где установлена антенна, и начать её наведение.

Наведение антенны

Звуковая индикация

Терминал имеет встроенный динамик, который позволяет системе указывать на состояние и мощность

сигнала.

Звуки, издаваемые терминал, можно разделить на следующие типы:

Searching (поиск) — указывает, что абонентское оборудование находится на этапе установки, но терминал

ещё не синхронизирован.

Transition2Lock (переход в синхронизированное состояние) — короткий 2-секундный сигнал, указывающий, что

терминал синхронизирован. После этого звукового сигнала приёмопередатчик немедленно начнёт издавать

один из сигналов успешной синхронизации в соответствии с уровнем приёма.

Locked (синхронизирован) — звуковые сигналы, указывающие, что модем синхронизирован со спутником.

Амплитуда и частота повторения импульсов пропорциональны уровню приема:

LockLowSNR (низкий уровень),

LockMedSNR (средний уровень),

LockMaxSNR (максимальный уровень).

Peak (пиковое значение) — в процессе наведения абонентское оборудование постоянно регистрирует

максимальную мощность приёма, которая постепенно увеличивается в процессе наведения. Данный

звуковой сигнал издаётся при достижении пикового значения мощности приёма.

Transition2Searching (переход в режим поиска) — при потере состояния синхронизации со спутником в процессе

наведения приёмопередатчик издаёт 2-секундный звуковой сигнал (напоминающий полицейскую сирену), а

затем — звуковой сигнал поиска (Searching).

Abort (отмена) — звуковой сигнал несоответствия введенных параметров характеристикам установленного

комплекта абонентского оборудования.

Грубое наведение

Чтобы выполнить грубое наведение:

Убедитесь, что номинальные значения угла места, азимута и поворота установлены правильно.

Как можно медленнее (примерно на 1° в секунду) вращайте антенну вокруг мачты в одном направлении до

изменения звукового сигнала, сообщающего о том, что модем синхронизирован со спутником. Успешная

синхронизация указывается 2-секундным переходным звуковым сигналом (Transition2Lock).

Если установленный комплект не совместим с введённым кодом луча, терминал издаст сигнал отмены

(Abort). Прекратите установку и обратитесь в службу технической поддержки.

Как правило, для грубого наведения достаточно первичной настройки номинального угла места, но

не азимута. Если первичная настройка азимута оказалась верной (что маловероятно), вместо
