Триколор Scorpio-i (AЗССС SkyEdgeII-c-0,76/Ka) [5/19] Перемещайте кронштейн терминала в направлении антенны пока его упор не упрётся в торец штанги облучателя

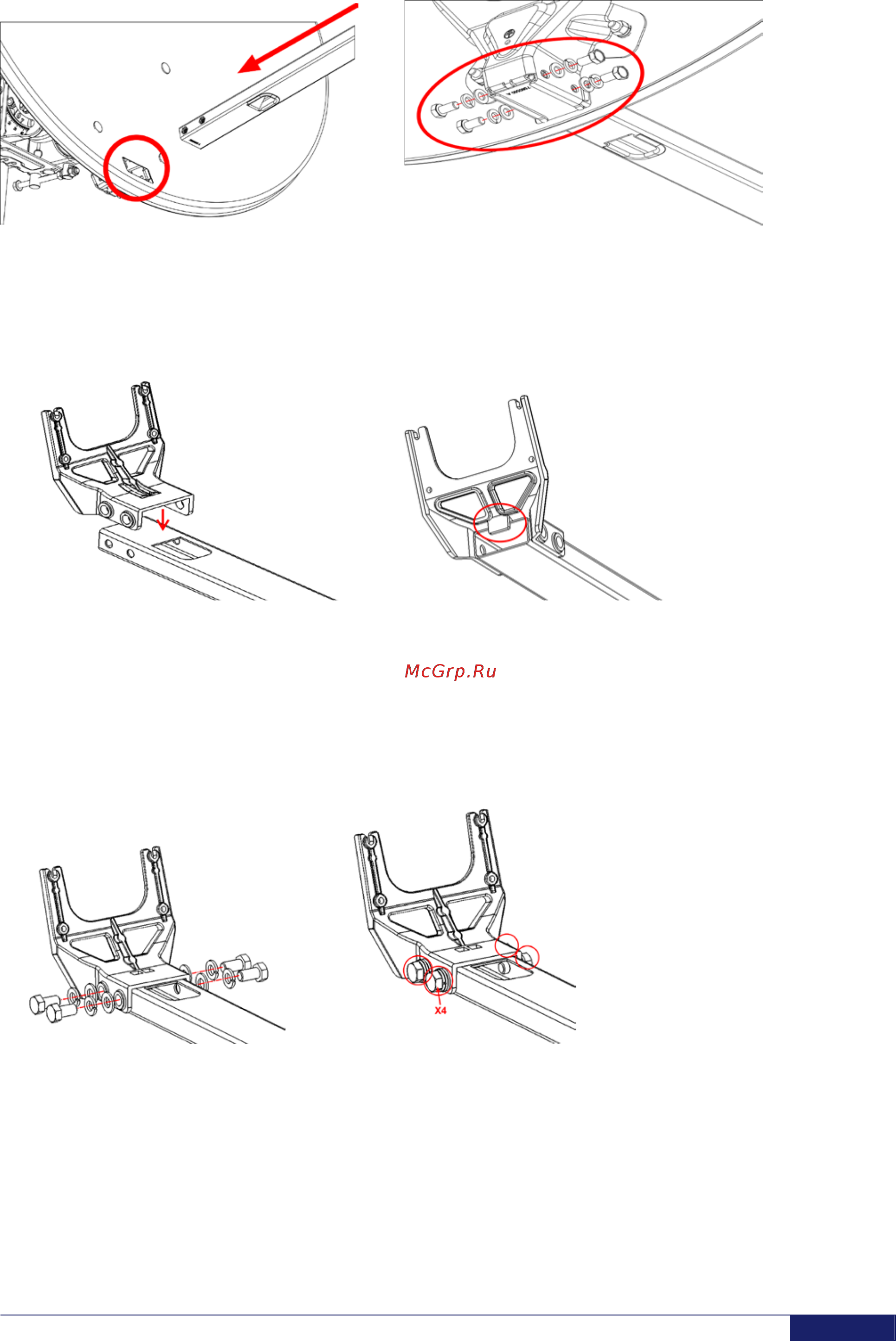

Рис. 10. Вставка штанги облучателя в задний Рис. 12. Крепление штанги облучателя

кронштейн

Вставьте и затяните четыре болта (с плоскими и пружинными шайбами) — по два с каждой стороны.

Крепление кронштейна терминала на штанге облучателя

Чтобы закрепить кронштейн терминала на штанге облучателя:

1. Установите кронштейн терминала на штангу облучателя.

Рис. 11. Установка кронштейна терминала Рис. 12. Упор кронштейна терминала

2. Перемещайте кронштейн терминала в направлении антенны, пока его упор не упрётся в торец

штанги облучателя.

3. Вставьте четыре болта (по два с каждой стороны) и наденьте на каждый из них плоскую и

пружинную шайбу.

Рис. 13. Установка четырёх болтов Рис. 14. Затяжка болтов

4. Затяните болты.

Установка терминала на кронштейн

Чтобы установить терминал на кронштейн:

1. Убедитесь, что верхняя и нижняя сторона терминала направлены вверх и вниз соответственно.

2. Наполовину вкрутите два болта с пружинными гайками в верхние резьбовые отверстия в корпусе

приёмопередатчика.
