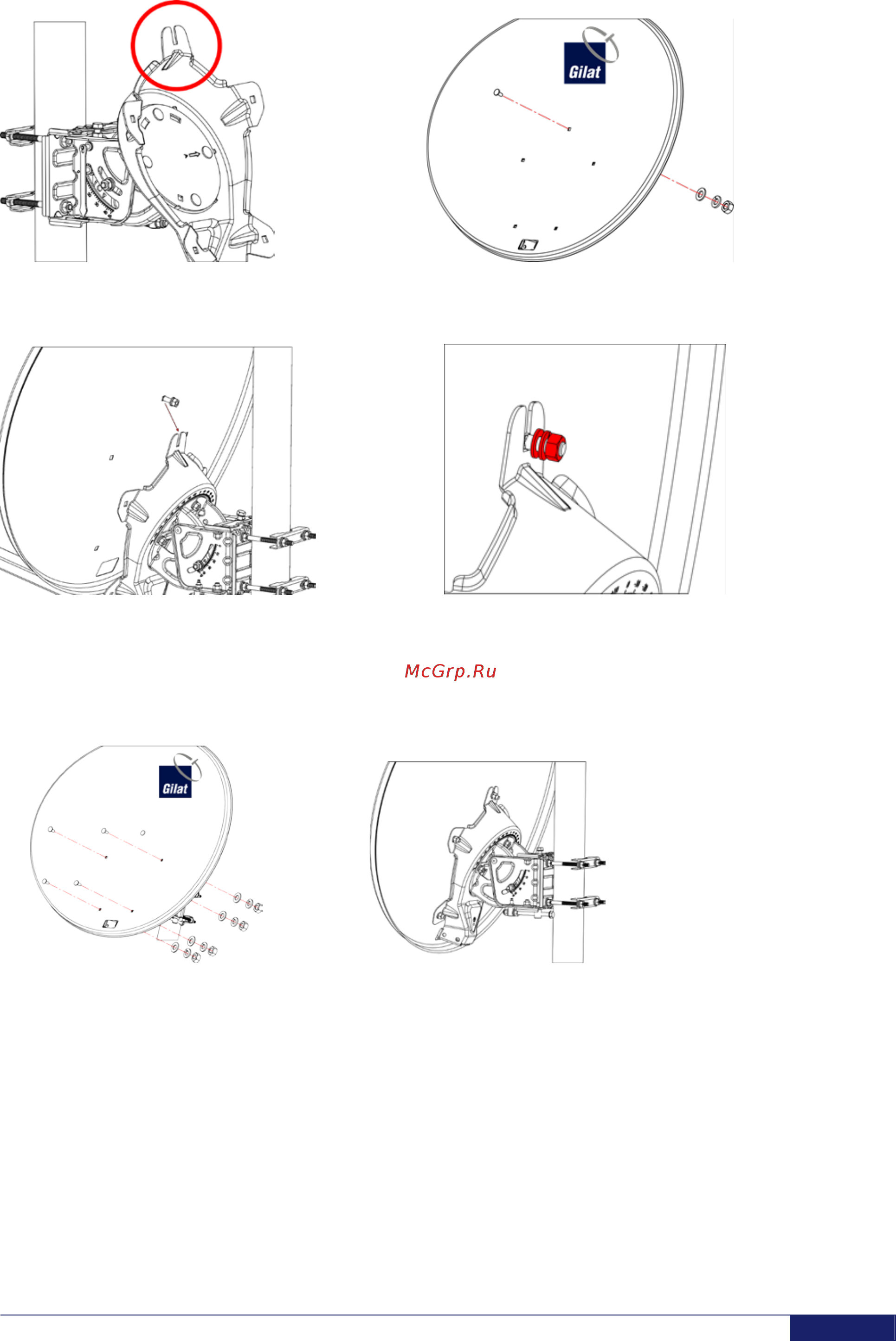

Рис. 5. Задний кронштейн — П-образный паз Рис. 6. Отражатель — верхнее отверстие

Рис. 6. Антенна над П-образным пазом Рис. 7. Гайка, закрученная до середины болта

6. Приложите отражатель к заднему кронштейну и сдвиньте его вниз так, чтобы болт вошёл в U-образный паз

заднего кронштейна для установки начального позиционирования.

7. Вставьте остальные четыре болта, чтобы закрепить отражатель на заднем кронштейне.

Рис. 8. Отражатель со вставленными болтами Рис. 9.Отражатель, закреплённый на заднем кронштейне

8. На каждый болт наденьте плоскую шайбу, пружинную шайбу и гайку.

9. Сначала затяните все гайки вручную, а затем завершите их затяжку с помощью гаечного (храпового) ключа.

Крепление штанги облучателя к заднему кронштейну

Чтобы закрепить штангу облучателя на заднем кронштейне:

Правильно сориентируйте штангу облучателя:

Вставьте конец штанги облучателя со стороны отражателя в задний кронштейн до полной фиксации.
