3. Установите опорно-юстировочный механизм на мачту.
4. Вновь установите зажимы на болты.
5. Затяните гайки вручную.

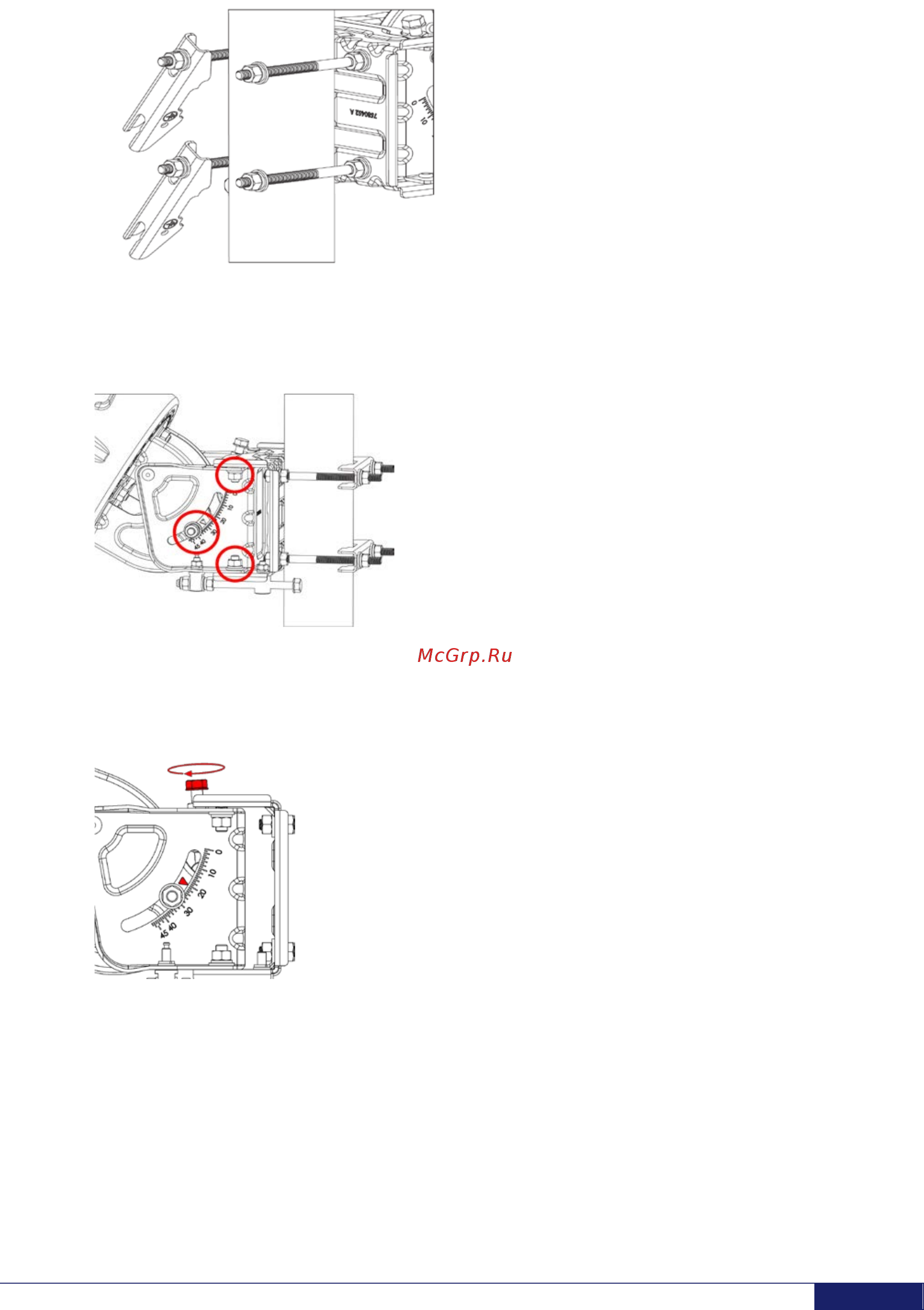

Рис. 2. Снятые зажимы
Установка номинального угла места
Чтобы установить номинальный угол места:
1. Убедитесь, что две гайки, удерживающие часть опорно-юстировочного кронштейна, двигающуюся по
вертикали (отмечены большим кругом), ослаблены.
Рис. 3. Крепёжные гайки
2. Убедитесь, что две гайки, удерживающие часть опорно-юстировочного кронштейна, двигающуюся по
горизонтали (отмечены меньшими кругами), ослаблены.
3. Вращайте винт регулировки угла места, чтобы установить номинальное значение угла места, указанное в
договоре.
Рис. 4. Винт регулировки угла места
Крепление отражателя
Для установки отражателя:
1. Убедитесь, что задний кронштейн свободно вращается относительно поворотной пластины.
2. Вращайте задний кронштейн вокруг поворотной пластины, пока П-образный паз не будет направлен вверх.
3. Вставьте болт в верхнее отверстие отражателя с вогнутой стороны.
4. Поместите на болт плоскую шайбу и пружинную шайбу.
5. Закрутите на болте гайку на 2–3 оборота.
Содержание
- Краткое руководство пользователя комплект спутникового терминала scorpio i азсс skyedgeii c 0 76 ka 1
- Сборка заднего кронштейна с опорно юстировочного кронштейном 2
- Вставьте четыре болта по два с каждой стороны и наденьте на каждый из них плоскую и пружинную шайбу 5
- Перемещайте кронштейн терминала в направлении антенны пока его упор не упрётся в торец штанги облучателя 5
- Рис 13 установка четырёх болтов рис 14 затяжка болтов 5
- Включение dhcp 9
- Включение dhcp 10
