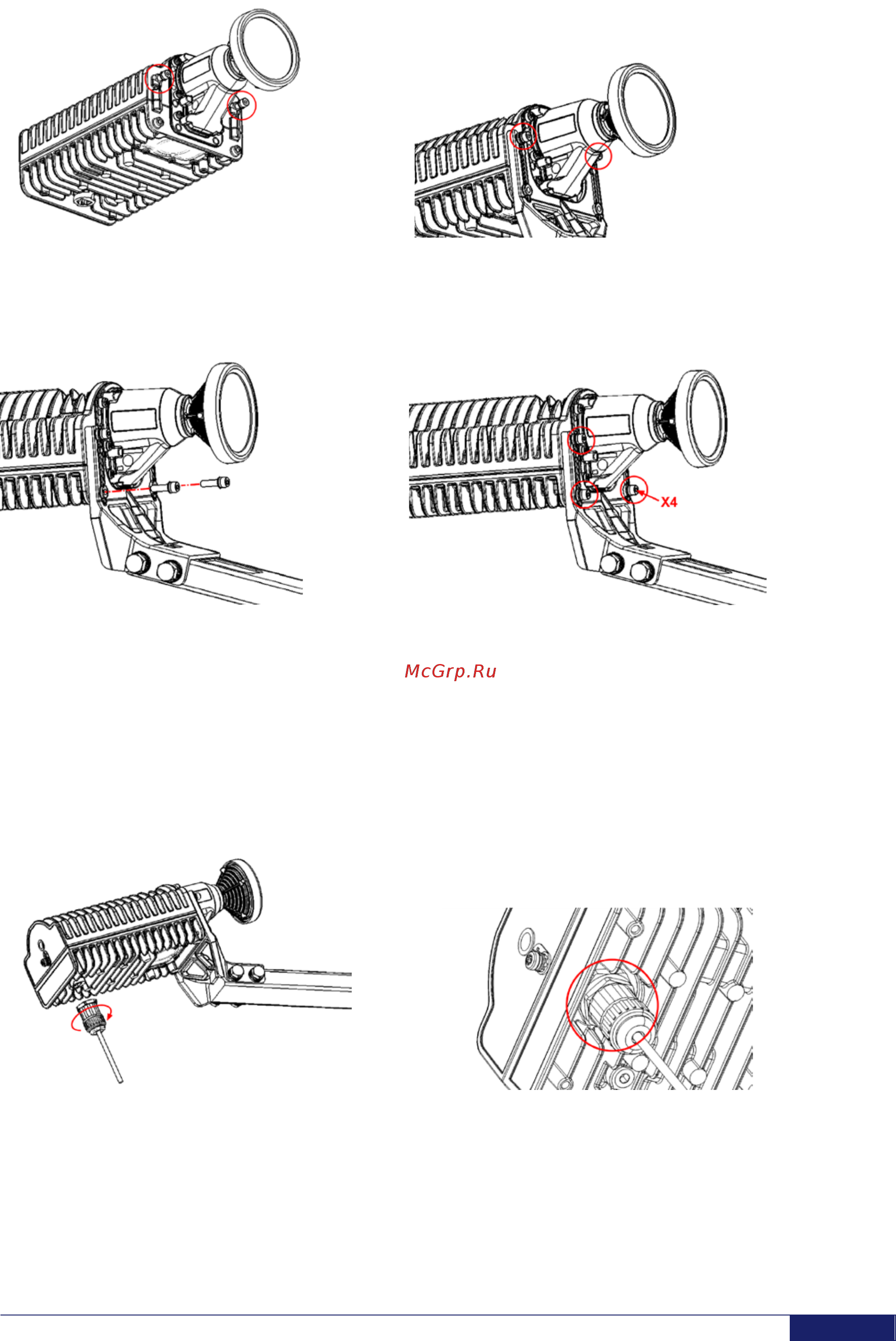

Рис. 15. Подготовка терминала к установке Рис. 16. Установка приёмопередатчика на кронштейн

3. Установите терминал таким образом, чтобы болты вошли в пазы на кронштейне.

4. Вкрутите два болта с пружинными гайками в нижние резьбовые отверстия на корпусе терминала, продев их

через соответствующие отверстия в кронштейне.

Рис. 17. Вставка нижних болтов Рис. 18. Фиксация терминала на кронштейне

5. Затяните болты с помощью шестигранного ключа, чтобы зафиксировать терминал на кронштейне.

Пропускание кабеля PoE через штангу облучателя

Для пропускания кабеля PoE через штангу облучателя:

1. Пропустите конец кабеля для подключения оборудования в помещении (с муфтой меньшего размера) через

штангу под V-образным вырезом в направлении антенны.

2. Оставьте 1 м кабеля между штангой облучателя и терминалом.

Подключение кабеля PoE к приёмопередатчику

Для подключения кабеля PoE к приёмопередатчику:

1. Вставьте штекер кабеля PoE в соответствующее гнездо PoE терминала.

Рис. 19. Подключение кабеля PoE к терминалу Рис. 20. Затяжка муфты кабеля PoE

2. Для обеспечения герметичности соединения затяните защитную муфту штекера.

3. Убедитесь, что:

− соединение достаточно плотное,

− защитная муфта полностью закрывает соединение.
