Заземление термнала

Для заземления терминала:

1. Подключите один конец кабеля уравнивания потенциалов к терминалу с помощью поставляемого в комплекте

винта.

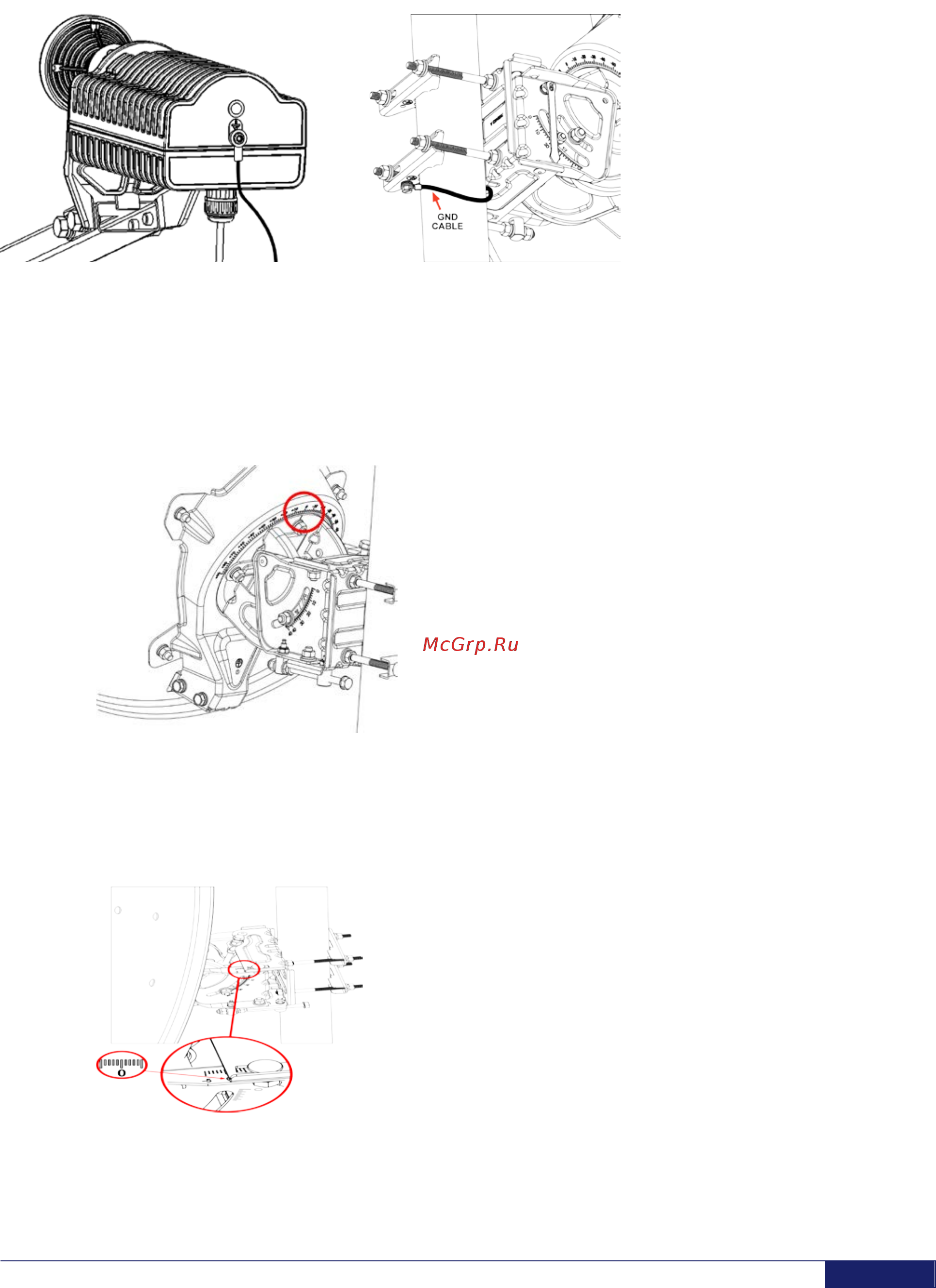

Рис. 21. Заземление терминала Рис. 22. Заземление терминала на зажим мачты

2. Подключите другой конец кабеля уравнивания потенциалов к зажиму мачты с помощью прилагаемых

винтов.

3. Заземлите мачту, поддерживающую антенну в сборе, в соответствии с местными нормами

электробезопасности.

Установка номинального угла поворота вокруг оси

Для того, чтобы установить значение угла поворота вокруг оси:

1. Вращайте отражателем вокруг своей оси, чтобы установить значение угла поворота, указанное в договоре.

Рис. 23. Шкала наклона

2. Затяните четыре гайки, удерживающие наклонную пластину поворотного устройства в сборе.

Установка номинального азимута

Чтобы установить номинальный азимут:

1. Убедитесь, что шкала точной настройки (см. рисунок ниже) установлена на значение «0». При

необходимости отрегулируйте её с помощью винта регулировки азимута.

Рис. 24. Шкала точной настройки азимута
