Точное наведение антенны можно начинать после того, как приёмопередатчик начнёт постоянно издавать

звуковой сигнал успешной синхронизации (Locked).

Если во время затяжки зажимов звуковой сигнал успешной синхронизации исчезнет, необходимо

выполнить повторный захват сигнала, изменив значение угла места на ±2° от номинального значения.

Если звуковой сигнал успешной синхронизации не появился, восстановите номинальное значение угла

места и измените азимут на ±2° от нулевого значения.

Если ни одно из этих действий помогает получить сигнал синхронизации, необходимо повторить

процедуру грубого наведения.

Чтобы завершить наведение антенны:

Начните вращать винт регулировки азимута антенны в любом направлении с помощью гаечного ключа.

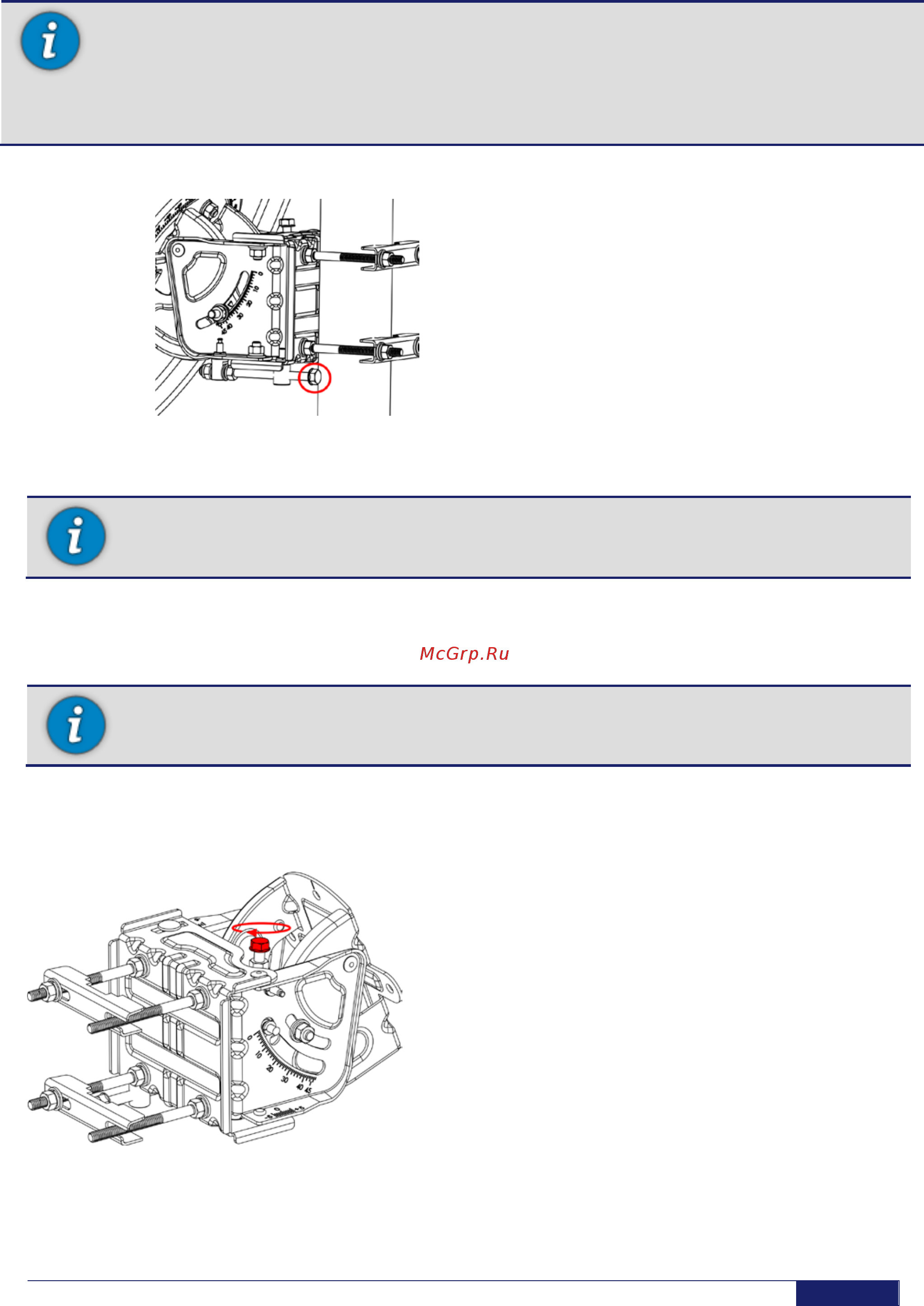

Рис. 38. Винт регулировки азимута

Как только амплитуда и частота звуковых сигналов начнут уменьшаться, измените направление вращения.

Если продолжить вращение в том же направлении, терминал может потерять синхронизацию со

спутником. В этом случае терминал издаст звуковой сигнал перехода в режим поиска

(Transition2Searching).

В определённый момент высота звукового сигнала увеличится, и вместо прерывистого, сигнал станет

непрерывным (Peak). Продолжайте вращать винт в том же направлении, пока звуковой сигнал вновь не станет

прерывистым. После этого измените направление вращения и прекратите вращать винт, как только звуковой

сигнал вновь станет непрерывным.

Если Вам не удалось добиться непрерывного звукового сигнала, прекратите вращение винта при

максимальной высоте прерывистого сигнала (что будет указывать на максимально доступную

мощность сигнала).

С помощью гаечного ключа вращайте винт регулировки угла места в любом направлении, пока высота и частота

звукового сигнала не начнут уменьшаться. Вращайте винт в противоположном направлении до достижения

непрерывного звукового сигнала. Продолжайте вращать винт в том же направлении, пока звуковой сигнал вновь

не станет прерывистым. Снова измените направление вращения и остановитесь, как только звуковой сигнал

вновь станет непрерывным.

Рис. 39. Точная регулировка угла места
