DIR-815/AC Беспроводной двухдиапазонный маршрутизатор AC1200
с поддержкой 3G/LTE и USB-портом
Руководство пользователя
Настройка маршрутизатора
USB-модем
Данный раздел меню предназначен для работы с USB-модемом.
Если для SIM-карты Вашего USB-модема не отключена проверка PIN-кода, в правом верхнем
углу страницы отобразится соответствующее уведомление.

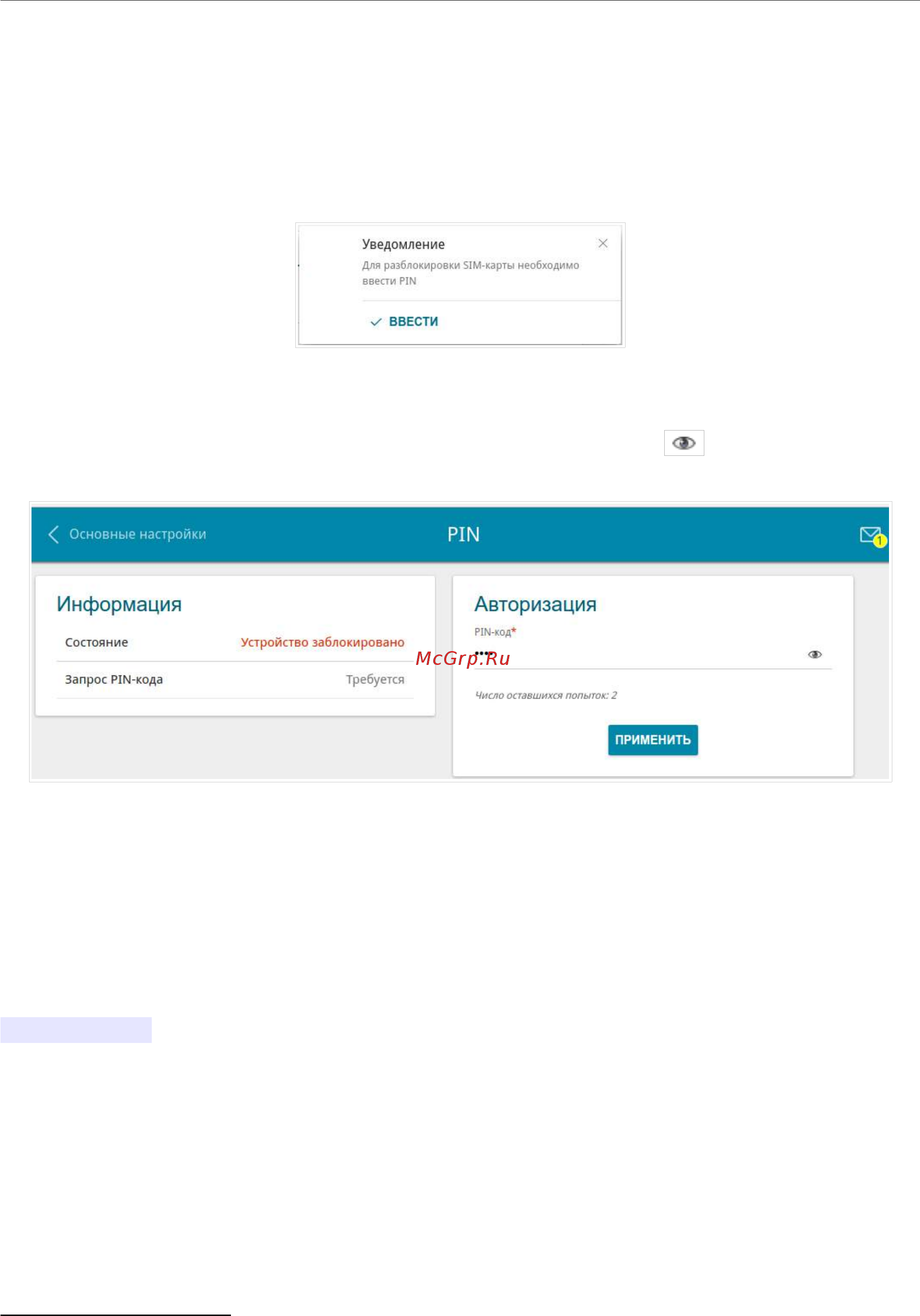

Рисунок 122. Уведомление о проверке PIN-кода.
Нажмите кнопку ВВЕСТИ. После перехода на страницу USB-модем / PIN введите PIN-код
в разделе Авторизация
13
. Нажмите на значок Показать ( ), чтобы отобразить
введенный код. Затем нажмите кнопку ПРИМЕНИТЬ.
Рисунок 123. Ввод PIN-кода.
Для некоторых USB-модемов в режиме маршрутизатора и некоторых Android-смартфонов в
режиме модема установлен IP-адрес из подсети, совпадающей с локальной подсетью DIR-
815/AC. В этом случае web-интерфейс маршрутизатора может быть недоступен. Для
корректной работы отключите устройство от USB-порта и перезагрузите маршрутизатор.
Затем обратитесь к web-интерфейсу, перейдите на страницу Настройка соединений /
LAN и измените значение поля IP-адрес на вкладке IPv4 (например, задайте значение
192.168.2.1). Дождитесь перезагрузки маршрутизатора.
13 Для некоторых моделей LTE USB-модемов необходимо отключить проверку PIN-кода SIM-карты до
подключения USB-модема к маршрутизатору.
Страница 160 из 229
