DIR-815/AC Беспроводной двухдиапазонный маршрутизатор AC1200
с поддержкой 3G/LTE и USB-портом
Руководство пользователя
Обзор маршрутизатора
Внешний вид устройства
Верхняя панель

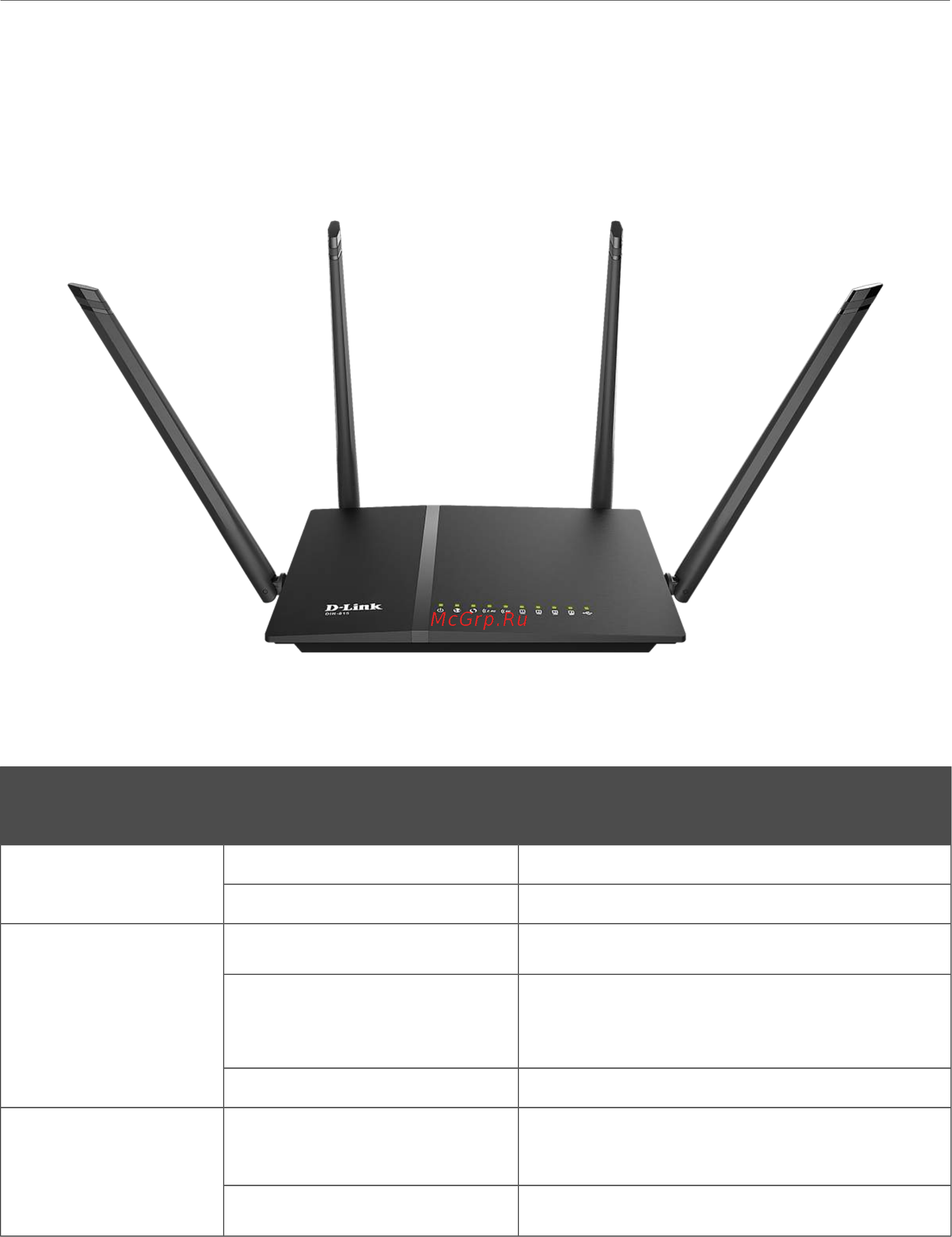

Рисунок 1. Вид верхней панели DIR-815/AC.
Светодиодный
индикатор
Режим Значение
Питание
Горит постоянно (зеленый)
Питание включено.
Не горит
Питание отключено.
Интернет
Горит постоянно (зеленый)
Кабель подключен.
Мигает (зеленый)
Попытка установки WAN-соединения,
после установки соединения – передача
трафика.
Не горит
Кабель не подключен.
WPS
Мигает (зеленый)
Попытка установки Wi-Fi-соединения с
помощью функции WPS.
Не горит
Функция WPS не используется.
Страница 15 из 229
