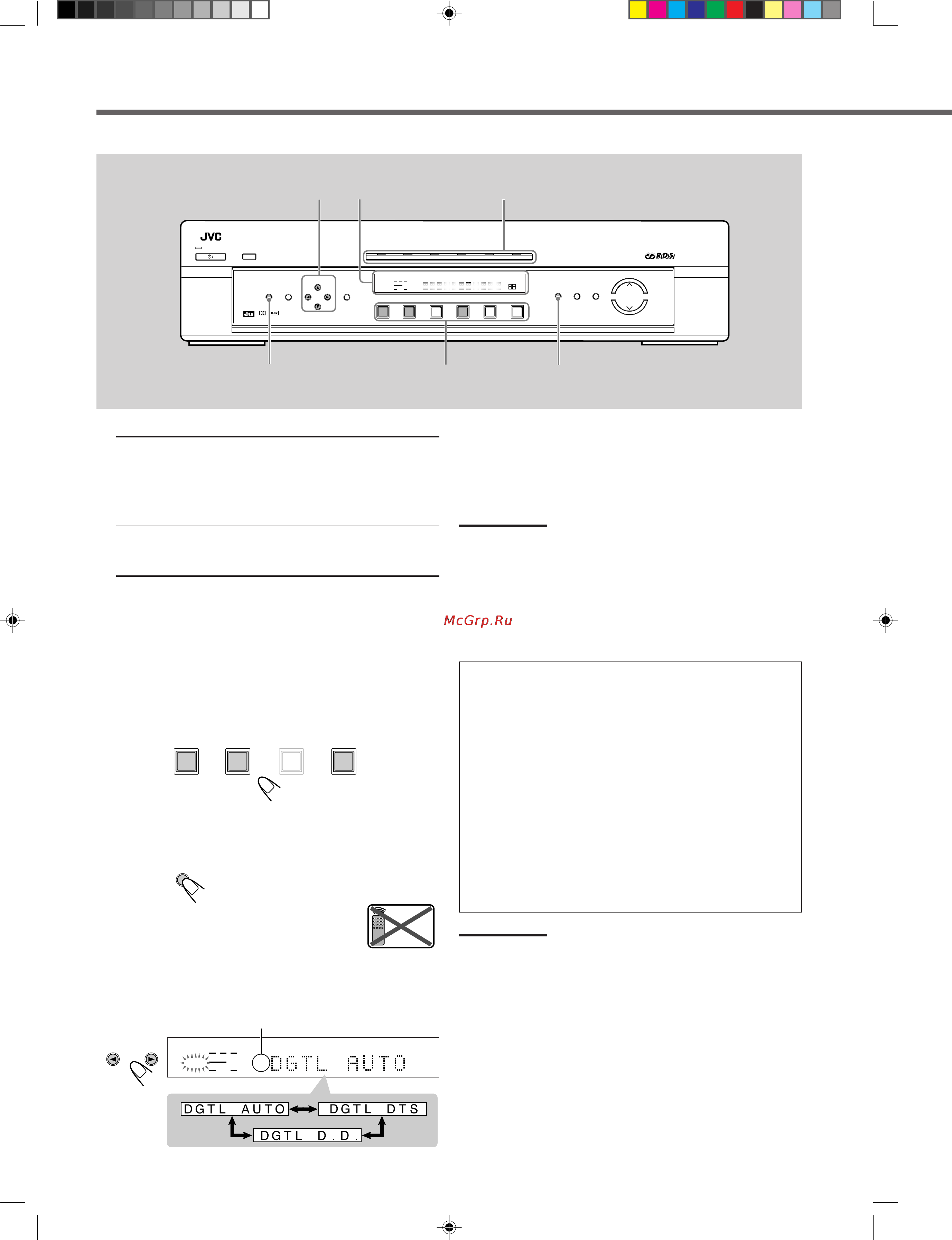

Основные настройки
DVD STB VCR TV TAPE
FM/AM
TV DIRECT
DVD
MEMORY
CONTROL
ADJUST
SETTING
STANDBY
DIGITAL
DIGITAL
SURROUND
INPUT
ANALOG/DIGITAL
INPUT ATT
MASTER VOLUME
SURROUND
ON/OFF
DSP
MODE
ANALOG
PRO LOGIC
SUBWFR LFE
SLEEP RDS EON TA STTUNEDINFOHEWS MUTING
MH
Z
KH
Z
VOL
AUTO
DGTL AUTO
INPUT ATT
DSP
LCR
LS S RS
LPCM
DOLBY D
DTS
RX-E100R
DVD STB VCR TV TAPE FM/AM
HOME CINEMA CONTROL CENTER
STANDBY/ON
Дисплей Индикаторы источника
INPUT
ANALOG/DIGITAL
Кнопки выбора источника
(DVD, STB, TV)
SETTING
CONTROL
5/∞/3/2
Если при воспроизведении материалов, записанных в форматах
Dolby Digital или DTS Digital Surround, и выборе значения
“DGTL AUTO” возникают следующие неисправности, то следует
выполнить процедуру, описанную ниже.
• В начале воспроизведения не поступает звуковой сигнал.
• Во время использования функции поиска или пропуска
фрагментов слышен посторонний шум.
1
Нажмите одну из кнопок выбора источника (DVD, SТB или
TV), входной режим которого вы хотите изменить.
2
Для выбора цифрового входного режима (DGTL AUTO)
нажмите кнопку INPUT ANALOG/DIGITAL (или ANALOG/
DIGITAL INPUT на пульте дистанционного управления).
3
Нажмите CONTROL 3 (или 2) для выбора
“DGTL D.D.” или “DGTL DTS” во время
отображения на экране индикации “DGTL AUTO”.
• При каждом нажатии этой кнопки изменение цифрового
входного режима происходит в следующем порядке:
DGTL AUTO : Выбирается для цифрового входного
режима. Аппарат определяет формат
входного сигнала автоматически. (На
дисплее загорается индикатор DGTL AUTO,
а также индикатор соответствующего
входного цифрового сигнала.)
ANALOGUE : Выбирается для аналогового входного
режима (Значение, установленное по
умолчанию на заводе-изготовителе.)
• Для воспроизведения материала, записанного в формате
Dolby Digital, выберите “DGTL D.D.”.
• Для воспроизведения материала, записанного в формате
DTS Digital Surround, выберите“DGTL DTS”.
Примечание:
При выключении питания или выборе другого источника,
значения “DGTL DTS” и “DGTL D.D.” отменяются, а цифровой
входной режим автоматически переустанавливается на
значение “DGTL AUTO”.
На дисплее имеются следующие индикаторы аналоговых/
цифровых сигналов, указывающие тип входного сигнала.
ANALOGUE : Загорается, при выборе аналогового входа.
LPCM : Загорается при поступлении линейных
сигналов PCM.
DOLBY D : • Загорается при поступлении сигналов Dolby
Digital.
• Мигает, если при воспроизведении
материала, записанного в каком-либо
другом формате кроме Dolby Digital,
выбрано значение “DGTL D.D.”.
DTS : • Загорается при поступлении сигналов DTS
Digital Surround.
• Мигает, если при воспроизведении
материала, записанного в каком-либо
другом формате кроме DTS Digital Surround,
выбрано значение “DGTL DTS”.
Примечание:
Если режим “DGTL AUTO” не может распознать входные сигналы,
индикаторы цифровых сигналов на дисплее не горят.
DVD STB VCR TV
DVD
INPUT
ANALOG/DIGITAL
INPUT ATT
Remote
NOT
SUBWFR LFE
M
U
M
H
K
H
V
O
DGTL AUTO
LCR
LS RS
DOLBY D
Если выбрано значение “DGTL D.D.” или
“DGTL DTS” индикация “AUTO” исчезает.
CONTROL
