7
FM 75
COAXIAL
CAUTION :
SPEAKER
IMPEDANCE
816
+
–
+
–
+
–
+
–
AM LOOP
AM
EXT
ANTENNA
DIGITAL 2
(STB)
DIGITAL 1
(DVD)
DIGITAL IN
CENTER
SPEAKER
REAR SPEAKERS
RIGHT LEFT
FRONT SPEAKERS
RIGHT LEFT
SUBWOOFER
OUT
VCR
TV
DVD
STB
AV IN/OUT
AV IN
OUT
(REC)
IN
(PLAY)
TAPE
AUDIO
DIGITAL 1
(DVD)
DIGITAL 2
(STB)
DIGITAL IN
COAXIAL
DIGITAL OUT
A
B
OPTICAL
DIGITAL OUT
C
DVD проигрыватель
STANDBY
STANDBY ON
DOLBY
D
I
G
I
T
A
L
STB тюнер
LEFT
RIGHT
AUDIO
TAPE
IN
(PLAY)
OUT
(REC)
OUT IN
LEFT
RIGHT
AUDIO
Кассетная дека

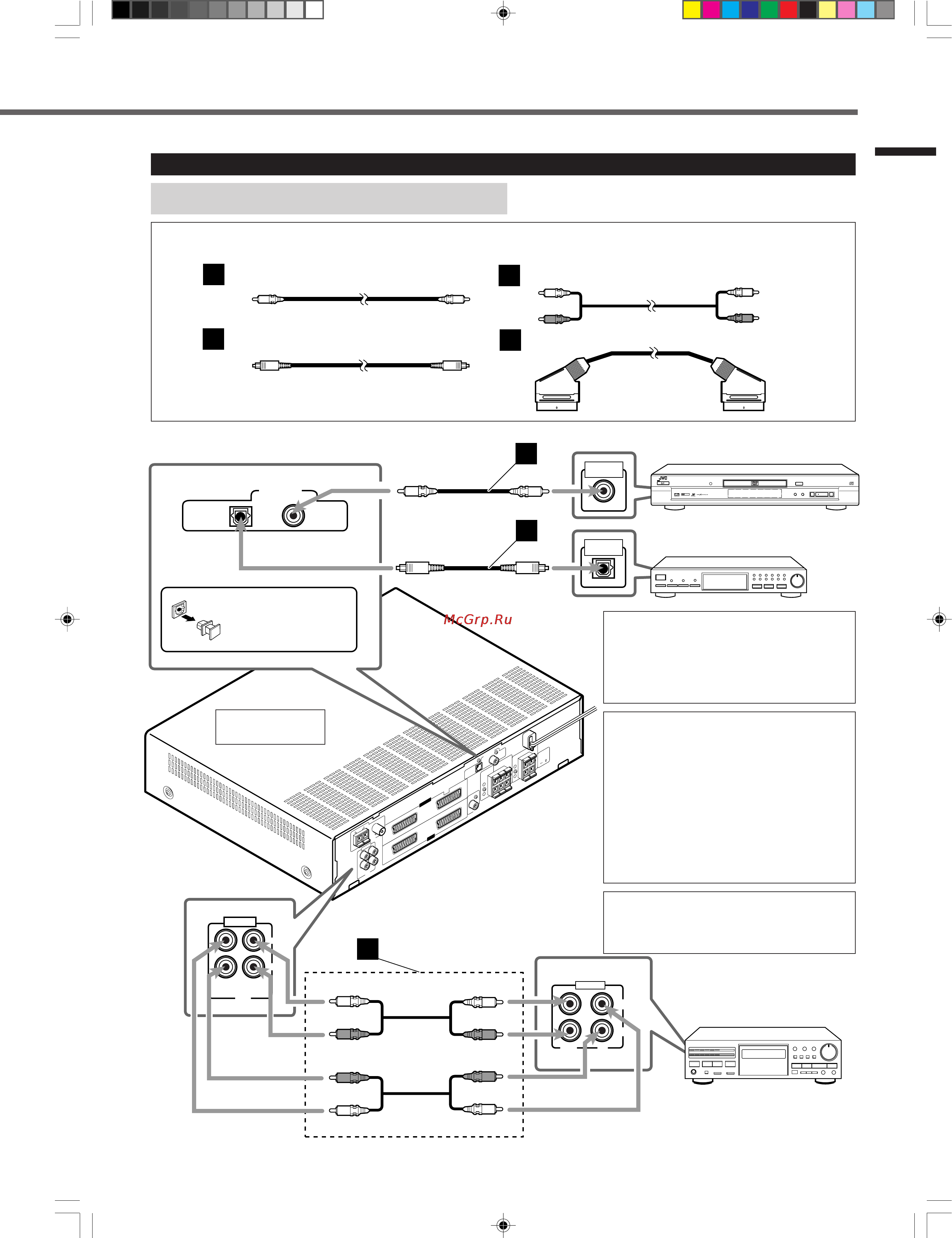

Подключение аудио/видео компонентов
Перед началом работы
Цифровые соединения
Аналоговые
соединения
Перед подключением выключите питание всех компонентов.
Соединительные шнуры не входят в комплект поставки данного аппарата. Для подключения следует использовать
шнуры, прилагаемых к подключаемым компонентам или приобрести их отдельно в магазине аудио/видео техники.
A
B
C
D
Оптический цифровой шнур
Коаксиальный цифровой шнур Аудио шнур
Кабель SCART
ПРОДОЛЖЕНИЕ НА СЛЕДУЮЩЕЙ СТРАНИЦЕ
Перед подключением
оптического цифрового
шнура снимите
защитный колпачок.
RX-E100R
На рисунках приводятся примеры типичных
входных/выходных разъемов.
При подключении других компонентов
обращайтесь также к инструкциям по их
эксплуатации, так как названия разъемов,
указанные на тыловой стороне разных
аналоговых компонентов, могут различаться.
• При отправке с завода-изготовителя разъемы
DIGITAL IN были настроены для подключения к ним
следующих компонентов.
– DIGITAL 1 (коаксиальный): для подключения
DVD проигрывателя
– DIGITAL 2 (оптический): для подключения
STB тюнера
При подключении других компонентов
настройте значение цифрового входного
разъема соответствующим образом. См. раздел
“Установка назначения цифрового входного
разъема” на стр. 13.
• Правильно выберите цифровой входной режим.
См. раздел “Выбор аналогового или цифрового
входного режима” на стр. 13.
При подключении в цепь между компонентом
источника и данным аппаратом какого-либо
звукоусиливающего устройства (например,
графического эквалайзера), звук, выходящий из
данного аппарата, может быть искажен.
EN01-09.RX-E100RSL [RUS] 18.05.01, 14:177
